35
9. Apriete firmemente las tuercas hexagonales.
IMPORTANTE: Verifique el apriete de las tuercas
hexagonales.
10. Vuelva a colocar la tapa de acceso del bloque de terminales.
11. Reconecte el suministro eléctrico.

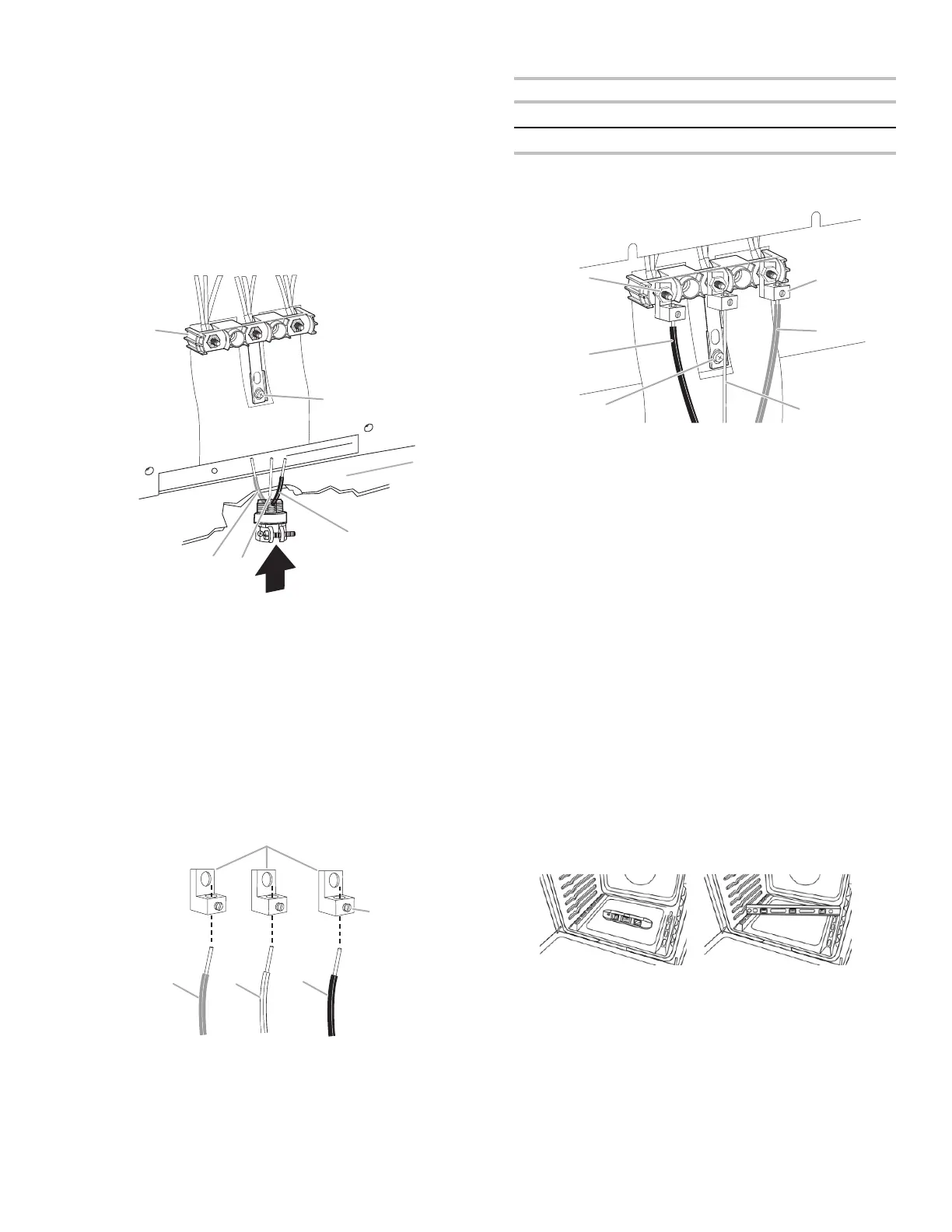

Conexión de 3 Hilos: Cable Directo
Use este método solamente si los códigos locales permiten
conectar el conductor al hilo neutro de suministro eléctrico.
1. Pase los cables a través del conducto en la placa del cable/
conducto en la base de la estufa. Deje el hilo lo
suficientemente flojo para poder conectar el cableado al
bloque de terminales.
A
B
C
D
E
F
A. Bloque de
terminales
B. Tornillo de
puesta a tierra
C. Placa de cable/
conducto
D. Hilo de línea 2 (rojo)
E. Hilo desnudo de conexión a
tierra (verde)
F. Hilo de línea 1 (negro)
2. Fije las lengüetas de los terminales a los hilos de la línea 2
(rojo), de conexión a tierra desnudo (verde) y de la línea 1
(negro). Afloje (no quite) el tornillo opresor que está en el
frente de la lengüeta del terminal e inserte el extremo del hilo
expuesto a través de la base de las lengüetas de los
terminales. Apriete con firmeza el tornillo opresor con la
torsión que se muestra en la tabla Especificaciones de torsión
para hilos desnudos.
A
B
C
D E
A. Lengüeta de
terminal
B. Tornillo de ajuste
C. Hilo de línea
2 (rojo)
D. Hilo desnudo de conexión a
tierra (verde)
E. Hilo de línea 1 (negro)
Especificaciones de Torsión para Hilos Desnudos
Calibre del Hilo Par de Torsión
Cobre, calibre 8 25 lb-in (2,8 Nm)
Aluminio, calibre 6 35 lb-in (4,0 Nm)
3. Use una llave para tuercas de 3/8" (9,5 mm) para conectar el
hilo a tierra (verde) desnudo al poste central del bloque de
terminales con una de las tuercas hexagonales de 10-32.
A
B
C
F
E
D
A. Tuerca
hexagonal 10-32
B. Línea 2 (roja)
C. Tornillo de
puesta a tierra
D. Hilo desnudo de conexión a
tierra (verde)
E. Línea 1 (negra)
F. Lengüeta de terminal
4. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a
los postes externos del bloque de terminales con tuercas
hexagonales 10-32.
5. Con una llave de torsión apriete las tuercas hexagonales a un
torque recomendado de 20 lb.-pulg. (2,3 Nm).
6. Apriete firmemente las tuercas hexagonales.
IMPORTANTE: Verifique el apriete de las tuercas
hexagonales.
7. Vuelva a colocar la tapa de acceso del bloque de terminales.
8. Reconecte el suministro eléctrico.
Nivelación de la estufa
Para determinar si tiene la tecnología AquaLift
®
o la limpieza con
vapor, consulte la sección “Mantenimiento y cuidado de la estufa”.
Para estufas con tecnología AquaLift
®
o Steam
Clean (Limpieza con vapor):
1. Coloque un nivel sobre el piso del horno, como se indica en
una de las dos figuras a continuación, según el tamaño del
nivel. Verifique con el nivel de lado a lado y del frente hacia la
parte posterior.
2. Si la estufa no está nivelada, jale la estufa hacia adelante
hasta quitar la pata niveladora posterior del soporte
antivuelco.
3. Siga las indicaciones del estilo 1 o del estilo 2, según el estilo
de cajón suministrado con la estufa.
