1. Parte de la banda metálica de conexión a tierra se debe
recortar y retirar.
A
B

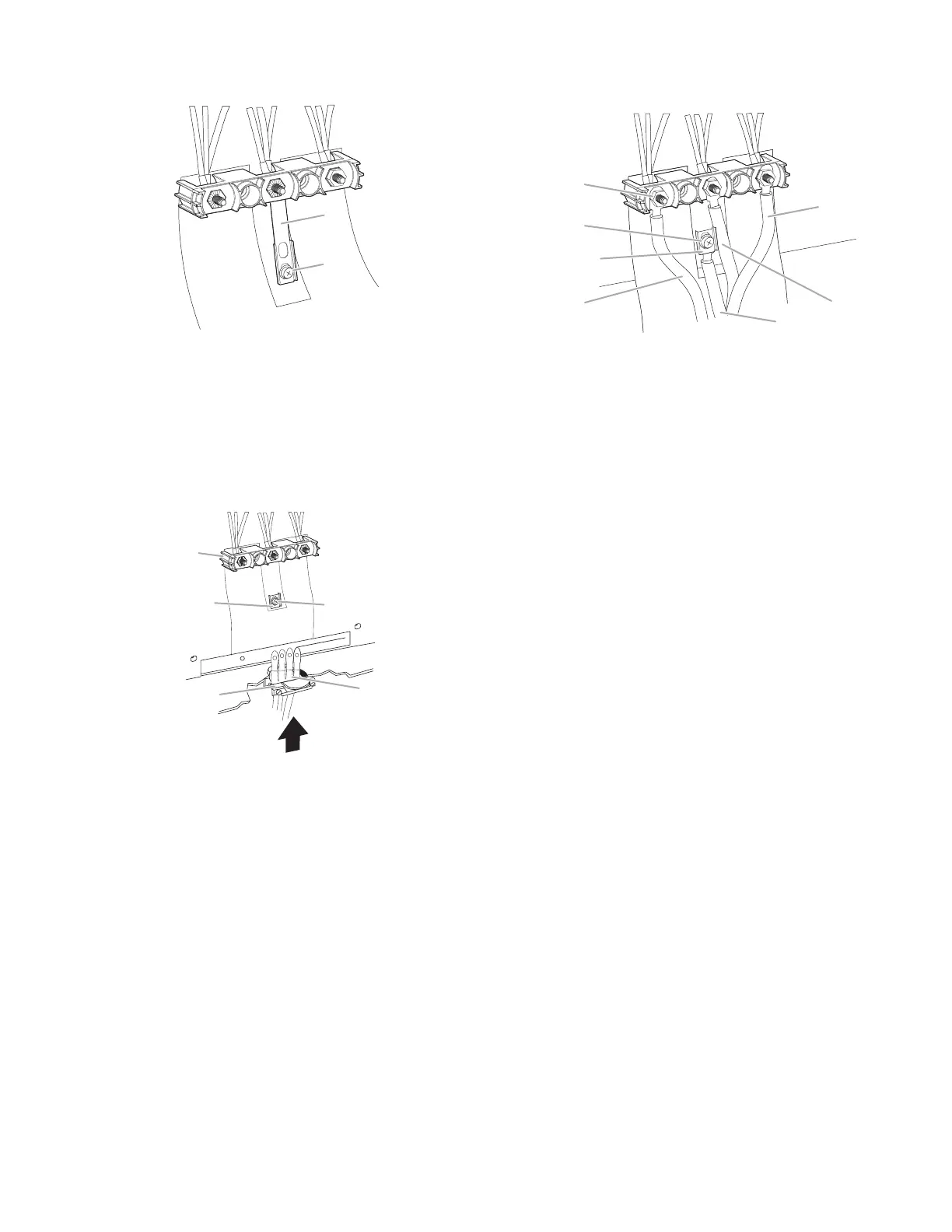

A. Banda de conexión a tierra
B. Tornillo de puesta a tierra
2. Use un destornillador Phillips para retirar el tornillo de enlace
a tierra de la parte posterior de la estufa. Conserve el tornillo
de puesta a tierra y el extremo de la banda de conexión a
tierra, ubicada debajo del tornillo.
3. Pase el cable de suministro eléctrico a través del protector de
cables en la placa del cable/conducto en la base de la estufa.
Deje el hilo lo suficientemente flojo para poder conectar el
cableado al bloque de terminales.
A
B
D
C
E
A. Bloque de
terminales
B. Tornillo de
puesta a tierra
C. Protector de
cables
homologado por
UL
D. Hilos del cable de suministro
eléctrico
E. Pieza final de la banda de
conexión a tierra
4. Use un destornillador Phillips para conectar el hilo verde de
puesta a tierra, del cable de suministro de energía a la estufa,
con el tornillo de puesta a tierra. Inserte el tornillo de conexión
a tierra a través de la pieza final de la banda de conexión a
tierra y el cable de tierra verde. Debe sujetarse primero el hilo
de puesta a tierra.
5. Use una llave para tuercas de 3/8" (9,5 mm) para conectar el
hilo neutro (blanco) al poste central del bloque de terminales
con una de las tuercas hexagonales de 10-32.
A
B
C
G
E
F
D
A. Tuerca
hexagonal 10-32
B. Tornillo de
puesta a tierra
C. Línea 2 (roja)
D. Hilo de conexión
a tierra verde
E. Hilo neutro (central)
F. Línea 1 (negra)
G. Pieza final de la banda de
conexión a tierra
6. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a
los postes externos del bloque de terminales con tuercas
hexagonales 10-32.
7. Con una llave de torsión apriete las tuercas hexagonales a un
torque recomendado de 20 lb.-pulg. (2,3 Nm).
NOTA: Para reemplazar el cable de suministro eléctrico, use
únicamente un cable eléctrico clasificado para 250 V como
mínimo, 40 A o 50 A, marcado para uso con una abertura de
conexión de 1
3
⁄
8
" (3,5 cm) de diámetro nominal, con
terminales de anillo y marcado para uso con estufas.
8. Apriete los tornillos del protector de cables.
IMPORTANTE: Verifique el apriete de las tuercas
hexagonales.
9. Vuelva a colocar la tapa de acceso del bloque de terminales.
10. Reconecte el suministro eléctrico.
