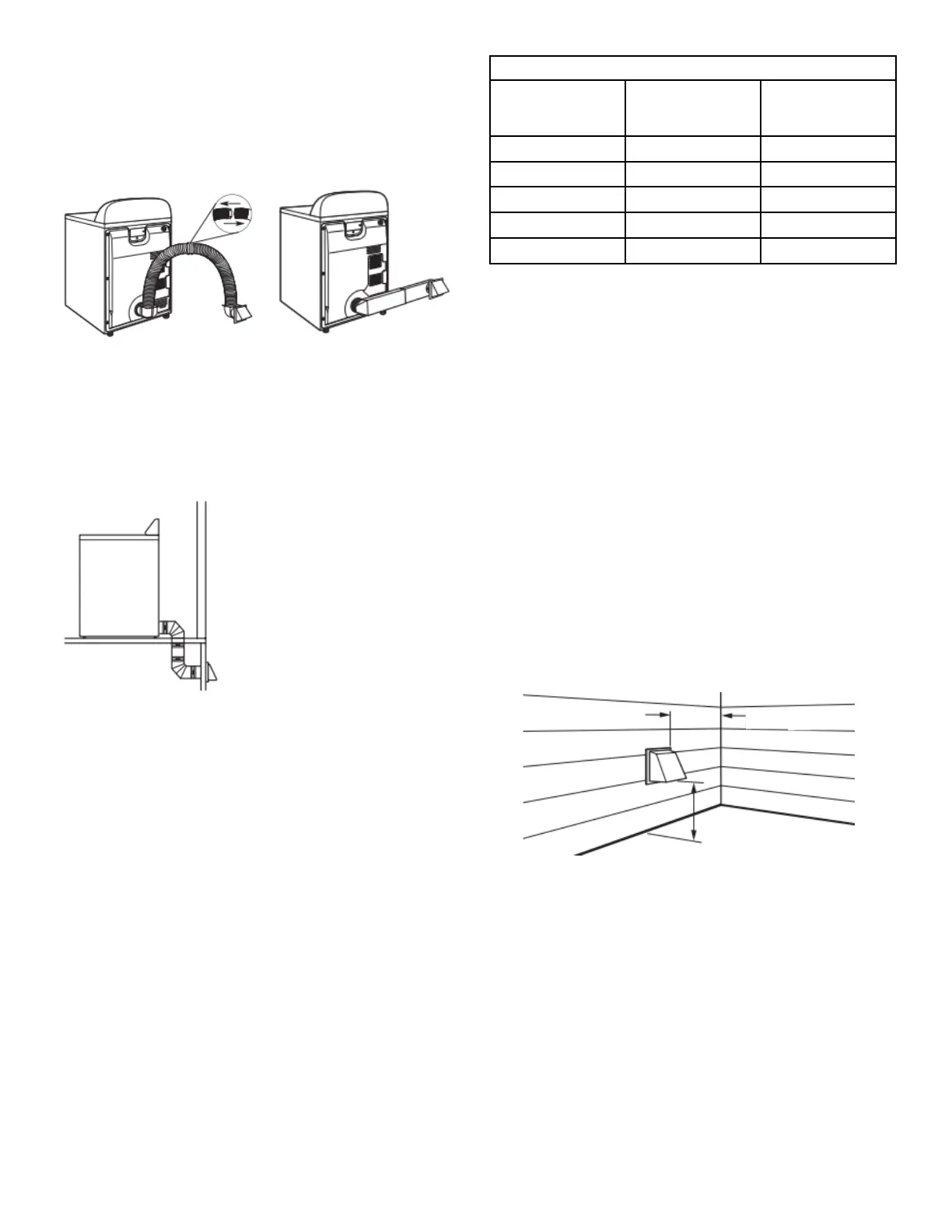

Instalaciones alternas para espacios angostos
Los sistemas de ventilación vienen en una amplia gama.
Seleccione el tipo más apropiado para su instalación. Se ilustran
dos tipos de instalación para espacios angostos.
NOTA: Pueden adquirirse los siguientes juegos para
instalaciones alternativas en espacios angostos. Consulte la Guía
de inicio rápido para obtener la información de contacto.
Instalación en la parte superior
(también está disponible con un codo
de desviación)
Instalación de periscopio
Previsiones especiales para las instalaciones en
casas rodantes:
El ducto de escape deberá sujetarse firmemente en un lugar no
inflamable de la casa rodante y no debe terminar debajo de la
casa rodante. El ducto de escape debe terminar en el exterior.
Determinación de la vía del ducto
de escape:
� Seleccione la vía que
proporcione el trayecto más
recto y directo al exterior.
� Planifique la instalación a fin de
usar el menor número posible
de codos y vueltas.
� Cuando use codos o vueltas,
deje todo el espacio que sea
posible.
� Doble el ducto gradualmente
para evitar torceduras.
� Use la menor cantidad posible
de vueltas de 90°.
Determinación de la longitud del ducto de escape
y de los codos necesarios para obtener un óptimo
rendimiento de secado:
� Use el “Cuadro del sistema de ventilación” a continuación para
determinar las combinaciones aceptables de tipo de material
para ducto y capota que se deben usar.
NOTA: No use tendidos de ducto de escape más largos que
los especificados en el “Cuadro del sistema de ventilación”.
Los sistemas de ventilación más largos que los especificados:
� Acortarán la vida útil de la secadora.
� Reducirán el rendimiento, dando lugar a tiempos de
secado más largos y un aumento en el consumo de
energía.
El “Cuadro del sistema de ventilación” indica los requisitos de
ventilación que le ayudarán a obtener el mejor rendimiento de
secado.
Cuadro del sistema de ventilación
Número de
vueltas de 90° o
codos
Tipo de ducto de
ventilación
Capotas de tipo
caja, persiana o
angular
0
Metal rígido 64 pies (20 m)
1
Metal rígido 54 pies (16,5 m)
2
Metal rígido 44 pies (13,4 m)
3
Metal rígido 35 pies (10,7 m)
4
Metal rígido 27 pies (8,2 m)
NOTA: Las instalaciones de ventilación laterales e inferiores
tienen una vuelta de 90° dentro de la secadora. Para determinar
la longitud máxima de ventilación, agregue una vuelta de 90° al
cuadro.
Codos adicionales
En aquellos casos donde las Instrucciones de instalación no
mencionan la longitud del ducto de ventilación para la cantidad
específica de codos necesarios para una aplicación en particular,
se deben usar los siguientes cálculos. (La longitud total del
sistema de ventilación incluye todas las secciones rectas y
curvas):
� Para codos de 90°, reduzca la longitud permitida del sistema
de ventilación a 10 pies (3,05 m).
� Para codos de 45°, reduzca la longitud permitida del sistema
de ventilación a 6 pies (1,83 m).
Por ejemplo, si las Instrucciones de instalación establecen que
una secadora tiene 40 pies (12,2 m) de longitud total de
ventilación con dos curvas de 90°, la longitud total de ventilación
permitida se reduciría en 20 pies (6,0 m) (de 40 pies [12,2] a
20 pies [6,0 m]).
Instalación del sistema de
ventilación
1. Instale la capota de ventilación
Instale la capota de ventilación y use compuesto para
calafateo para sellar la abertura exterior de la pared
alrededor de la capota de ventilación.
12" mínima
(305 mm)
1
2
" mínima
(305 mm)
35
