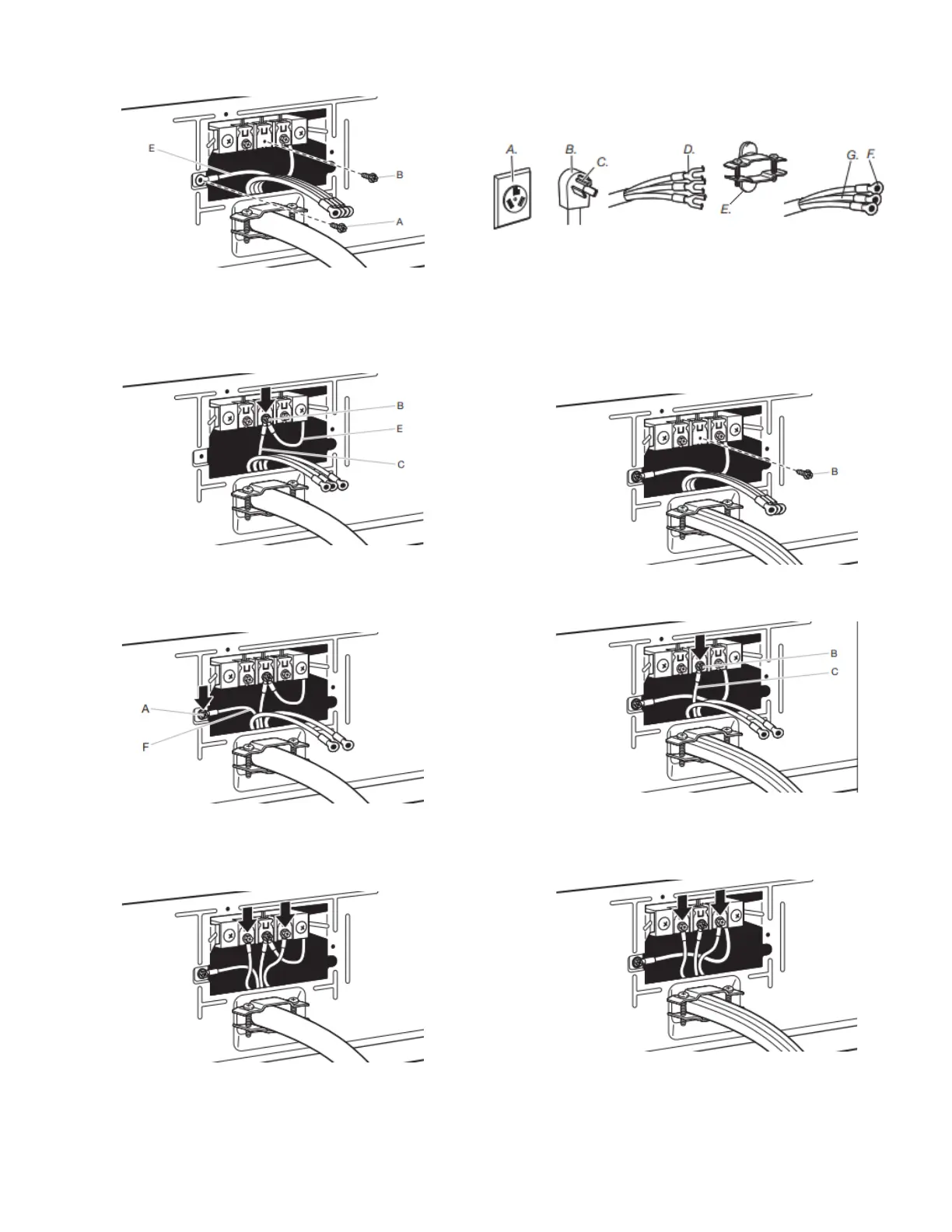

3. Prepare la instalación del aparato de cable a
tierra
Quite el tornillo central del bloque de terminal (B).Saque el
hilo neutro de enlace (E) del tornillo conductor a tierra
externo verde (A).
4. Conecte el cable neutro de enlace y el cable
neutro
Conecte el hilo neutro de enlace (E) y el hilo neutro (hilo
blanco o central) (C) del cable eléctrico debajo del tornillo
central del bloque de terminal (B). Apriete el tornillo.
5. Conecte el hilo a tierra
Conecte el hilo a tierra (F) (verde o desnudo) del cable de
suministro eléctrico al tornillo conductor a tierra externo verde
(A). Apriete el tornillo.
6. Conecte los cables restantes
Conecte los cables restantes bajo los tornillos externos del
bloque de terminal. Apriete los tornillos.Inserte la lengüeta de
la tapa del bloque de terminal dentro de la ranura del panel
posterior de la secadora.Asegure la tapa con un tornillo de
sujeción.Ahora vaya a “Requisitos de ventilación”.
Conexión de suministro eléctrico de 3 hilos
IMPORTANTE: Úsela donde los códigos locales permitan
conectar el conductor para conexión a tierra del gabinete al hilo
neutro.
A. Tomacorriente de 3
hilos (NEMA tipo
10-30R)
B. Enchufe de 3 hilos
C. Pata neutra
D. Terminales de
horquilla con extremos
hacia arriba
E. Protector de cables de 3/4"
(19 mm), que esté en la
lista de UL
F. Terminales de anillo
G. Neutro (hilo blanco o
central)
3. Quite el tornillo central
Quite el tornillo central del bloque de terminal (B).
4. Conecte el hilo neutro
Conecte el hilo neutro (hilo blanco o central) (C) del cable de
suministro eléctrico bajo el tornillo central del bloque de
terminal (B). Apriete el tornillo.
5. Conecte los cables restantes
Conecte los cables restantes bajo los tornillos externos del
bloque de terminal. Apriete los tornillos.Inserte la lengüeta de
la tapa del bloque de terminal dentro de la ranura del panel
posterior de la secadora.Asegure la tapa con un tornillo de
sujeción.Ahora vaya a “Requisitos de ventilación”.
30
