27
PORTUGUÊS
MONTANDO A ROSA DO TETO

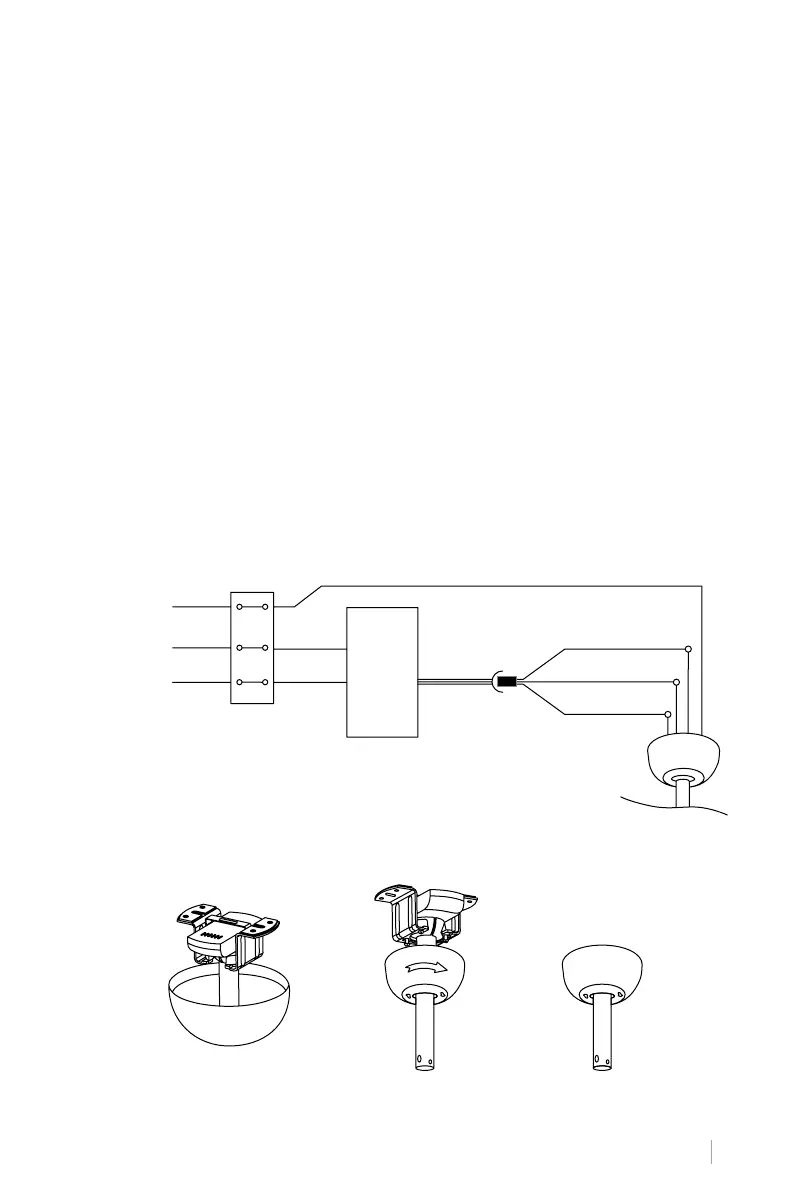

CONEXÃO DE FIAÇÃO
Faça a conexão entre os os do receptor e os os do motor do ventilador seguindo as
indicações coloridas. Certique-se de que a conexão esteja rme.
Receptor
de
controle
remoto
Tome terreno
L
N
Entrada L
(preta)
Entrada N
(branca)
Motor DC L (cinza)
Motor DC L
(vermelho)
Motor DC L (rosa)
Chão (verde/amarelo)
• Se você quiser usar a barra de extensão, siga as seguintes instruções:.
1. Para remover a esfera da haste de suspensão, afrouxe o parafuso de xação e remova
os contrapinos.
2. Abaixe a bola e remova o pino de travamento.
3. Retire a bola da barra suspensa e insira-a na barra suspensa mais longa (a parte superior
da barra tem um orifício para o parafuso de xação; use-o para prender a barra).
4. Insira o pino de travamento na extremidade da haste de suspensão e levante a bola.
Certique-se de que o pino de travamento esteja alinhado com as ranhuras dentro da
esfera e xe o parafuso de xação.
Conselho: Para facilitar a inserção dos os na barra, coloque um pouco de ta isolante ao
redor dos os. Isso ajudará você a mantê-los juntos ao inseri-los na barra.
5. Afrouxe os parafusos de montagem e a arruela da parte superior da carcaça do motor.
Remova os pinos da barra (se ainda não o fez). Insira a roseta através da barra.
6. Passe os cabos pela barra e puxe o excesso de cabos da parte superior da barra para
apertá-los.
7. Coloque a barra dentro da carcaça do motor e insira os pinos removidos anteriormente.
Aperte os parafusos de xação e as arruelas.
8. Abaixe a capota em direção à carcaça do motor.
