65
NEDERLANDS

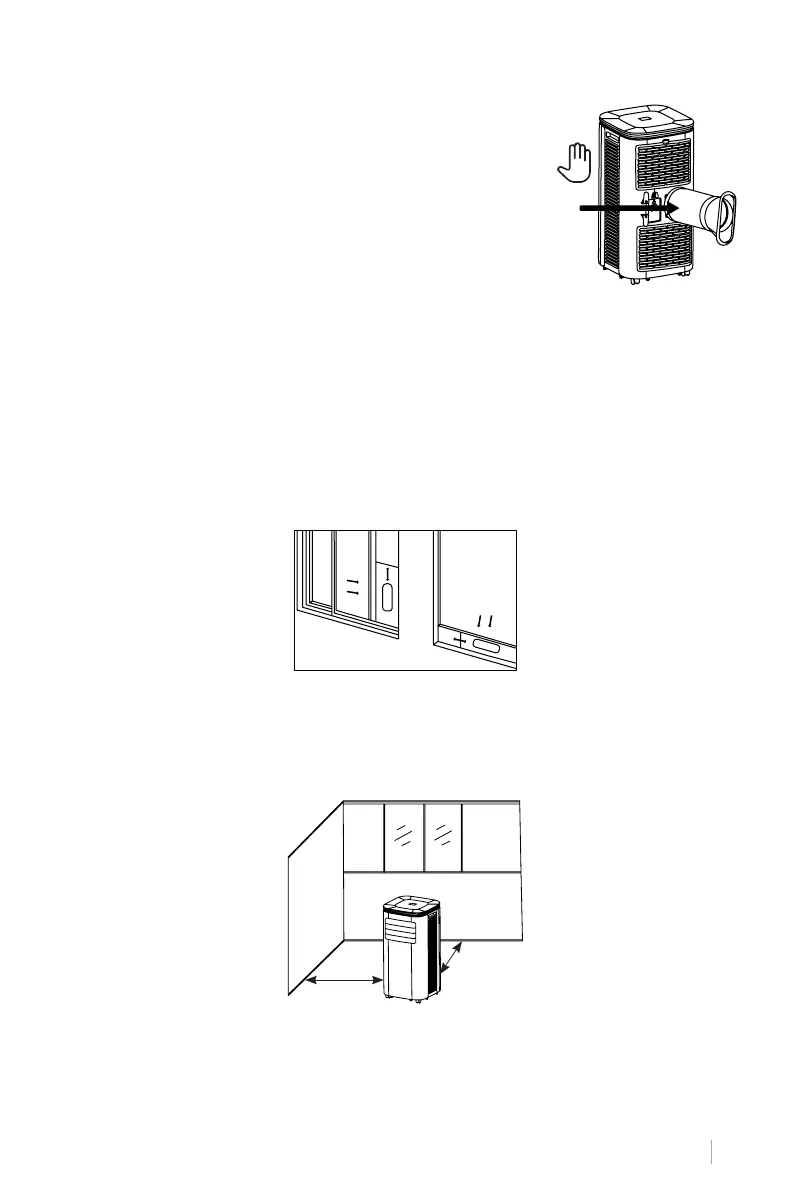

WARMTE UITLAATPIJP INSTALLATIE
DE COMPONENTEN VAN DE RAAMAFDICHTINGSPLAAT MONTEREN
INSTALLATIE VAN HET AIRCONDITIONERLICHAAM
1. Haal de externe connector en de warmte-uitlaatpijp eruit en
verwijder de plastic zakken;
2. Steek de warmte-uitlaatpijp (het uiteinde van de
uitlaatpakking) in de ventilatiesleuf op het achterpaneel
(naar links duwen) en voltooi de montage.
1. Open het raam halverwege en monteer de afdichtplaat op het raam. Componenten kunnen
horizontaal en verticaal worden geplaatst.
2. Open de componenten van de raamafdichtingsplaat, pas hun openingsafstand aan zodat
beide uiteinden van de plaat in contact komen met het raamkozijn en zet ze vast.
Opmerkingen: Het platte uiteinde van de warmtepijppakkingen moet op zijn plaats klikken.
De buis kan niet worden gedraaid en heeft ook geen substantiële twist (meer dan 45 °). Houd
de ventilatieopening van de warmte-uitlaatpijp gedeblokkeerd.
1. Plaats de airconditioner met de warmteafvoerpijp en accessoires voor het raam en de
afstand tussen het lichaam en de muren of andere objecten moet minimaal 50 cm zijn.
50 cm
50 cm
