520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
125 126
1 단계: 기존 PSU 제거
경고! 올바른 작동을 보장하려면, 새 PSU와 함께 제공되는 DC 케이블만 사용하십시오. 단, 기존 케이블이 동일한 유형의
정품 CORSAIR 케이블인 경우는 제외입니다. 사용하기 전 기존 케이블의 유형을 확인하십시오.
새 시스템을 구축하는 경우 2 단계로 이동합니다.
1. UPS 또는 콘센트 및 기존 전원 공급 장치에서 AC 전원 코드를 뽑습니다.
2. 비디오 카드, 마더보드 및 기타 주변장치에서 모든 전원 케이블을 뽑습니다.
3. 섀시 설명서의 지침에 따라 기존 PSU를 제거합니다.
4. 2 단계로 이동합니다.
2 단계: 새 전원 공급 장치 설치
1. 전원 공급 장치의 AC 전원 케이블이 연결되지 않았는지 확인합니다.
2. 섀시 설명서의 지시 사항에 따라 제공한 나사를 사용하여 전원 공급 장치를 설치합니다.
3. 24핀(ATX)케이블을 마더보드에 연결합니다. 8핀+12V(EPS12V)케이블을 마더보드에 연결합니다.
a. 마더보드에 8핀+12V소켓이 있는 경우에는 8핀 케이블을 마더보드에 직접 연결합니다.
b. 마더보드에 4핀 소켓이 있는 경우에는 4핀을 8핀 케이블에서 분리한 후 4핀 케이블을 마더보드에 직접 연결합니다.
c. 일부 마더보드의 경우8+4핀 혼합이 필요하므로 필요한 수의EPS12V케이블을 사용합니다. PCIe 케이블과
혼동하지 마십시오.
4. 주변장치 케이블을 연결한 후PCI-Express케이블을 연결하고SATA케이블을 연결합니다.
a. SATA케이블을SATASSD또는 하드 드라이브의 전원 소켓에 연결합니다.
b. 필요한 경우PCI-Express비디오 카드의 전원 소켓을PCI-Express에 연결합니다.
c. 주변 장치 케이블을 소형 4핀 커넥터를 사용하는 모든 주변 장치에 연결합니다.
d. 모든 케이블이 잘 연결되었는지 확인합니다. 나중에 구성 요소를 추가할 경우를 위해 사용되지 않은 모듈형
케이블을 보관합니다.
5. AC 전원 코드를 전원 공급 장치에 연결한 후 스위치를 ON(켜짐) 위치(“”I””
표시됨)로 돌려서 켭니다.

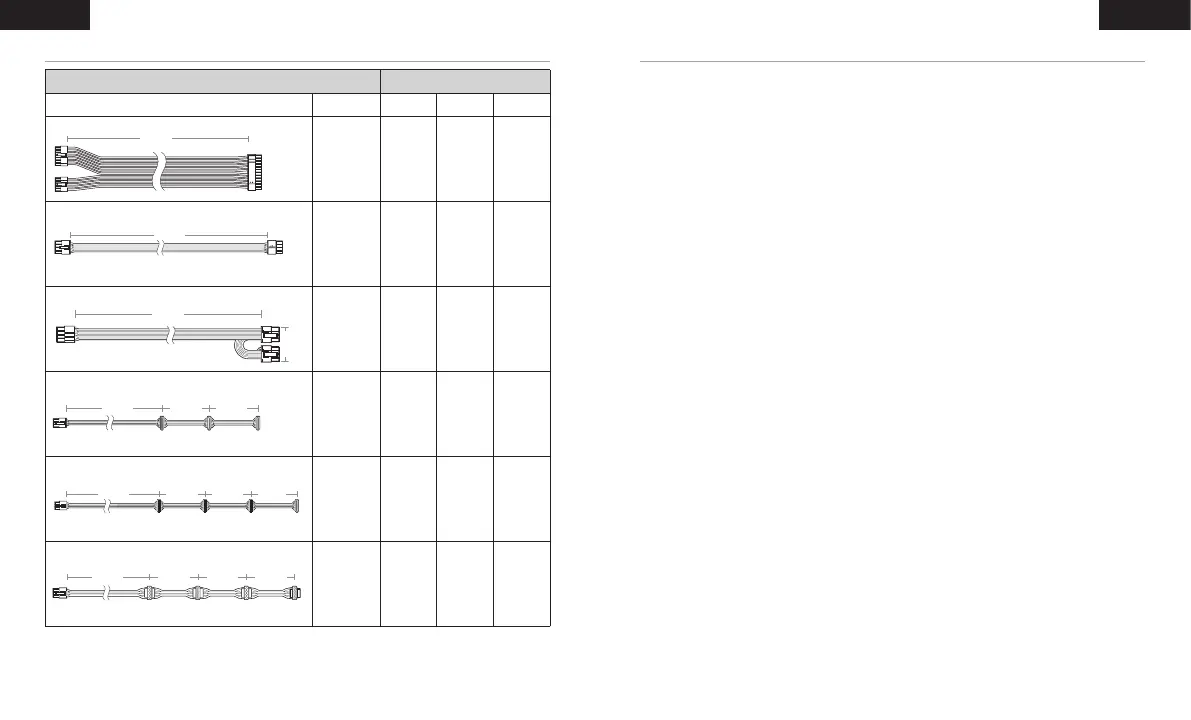

새 RM SERIES 전원 공급 장치 설치
설명 수량
커넥터 총 길이
650W 750W 850W
ATX 케이블 24핀 (24)
610mm
(± 10mm)
1 1 1
EPS / ATX12V 케이블 8 핀 (4+4)
650mm
(± 10mm)
2 3 3
PCIe 케이블 8 핀 (6+2)
750mm
(± 10mm)
2 2 2
SATA 케이블 (3 SATA - 오른쪽 방향)
750mm
(± 10mm)
1 2 2
SATA 케이블 (4 SATA - 오른쪽 방향)
850mm
(± 10mm)
1 2 2
PATA 케이블 (4핀)
750mm
(± 10mm)
1 1 1
CORSAIR RM SERIES 케이블 정보
한국어한국어
