520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
113 114
步驟 1：卸 下 現 有 的 PSU
警 告！為了 確保 正常 運 作，新 的 PSU 只能使用直流電源線，除非舊的纜線是相同類型的原廠 CORSAIR 纜 線。請
在 使 用 前 確 認 現 有 的 纜 線 類 型！
若 您 正 在 建 置 新 的 系 統，請 跳 過 步 驟 2：
1. 從牆壁插座或 UPS 以及從現有的電源拔下交流電源線。
2. 從視訊卡、主機板和所有其他周邊設備拔下所有電源線。
3. 遵照機箱手冊中的指示並解除安裝現有的 PSU。
4. 繼續進行步驟 2。
步驟 2：安 裝 新 的 電 源
1. 確認未連接電源的交流電源線。
2. 遵照機箱手冊中的指示並使用隨附的螺絲安裝電源。
3. 將 24 接腳(ATX)纜 線 連 接 至 主機 板。將 8 接腳+12V(EPS12V)纜 線 連 接 至 主機 板。
a. A. 若主機板具有八接腳+12V插座，請將八接腳纜線直接連接至主機板。
b. 若主機板具有四接腳插座，請從八接腳纜線拆下四接腳，然後將此四接腳纜線直接插入主機板。
c. 有些主機板需要混合8+4接腳，請使用必要數量的EPS12V纜 線，並 且 請 勿 誤 認 為 PCIe 纜 線。
4. 連 接 周 邊 設 備 纜 線、PCI-Express纜線和SATA纜 線。
a. 將SATA纜線連接至SATASSD或硬碟的電源插座。
b. 如有 需 要，請 將 PCI-Express纜線連接至PCI-Express視 訊卡 的電 源 插 座。
c. 將周邊設備纜線連接至需要 4 接腳接頭的任何周邊設備。
d. 確認牢固連接所有纜線。務必保存任何未使用的模組化纜線，以供未來增補元件使用。
5. 將交流電源線連接至電源，並將開關推到開啟位置 (以「 I」標 記 ) 以 開 啟。
安裝新的 RM 系列電源
說明 數量
連接器 總長
650W 750W 850W
ATX 纜線 24 接腳 (24)
610mm
(± 10mm)
1 1 1
EPS / ATX12V 纜線 8 接腳 (4+4)
650mm
(± 10mm)
2 3 3
PCIE 纜線 8 接腳 (6+2)
750mm
(± 10mm)
2 2 2
SATA 纜線 (3 SATA - 直角)
750mm
(± 10mm)
1 2 2
SATA 纜線 (4 SATA - 直角)
850mm
(± 10mm)
1 2 2
PATA 纜線 (4 接腳)
750mm
(± 10mm)
1 1 1

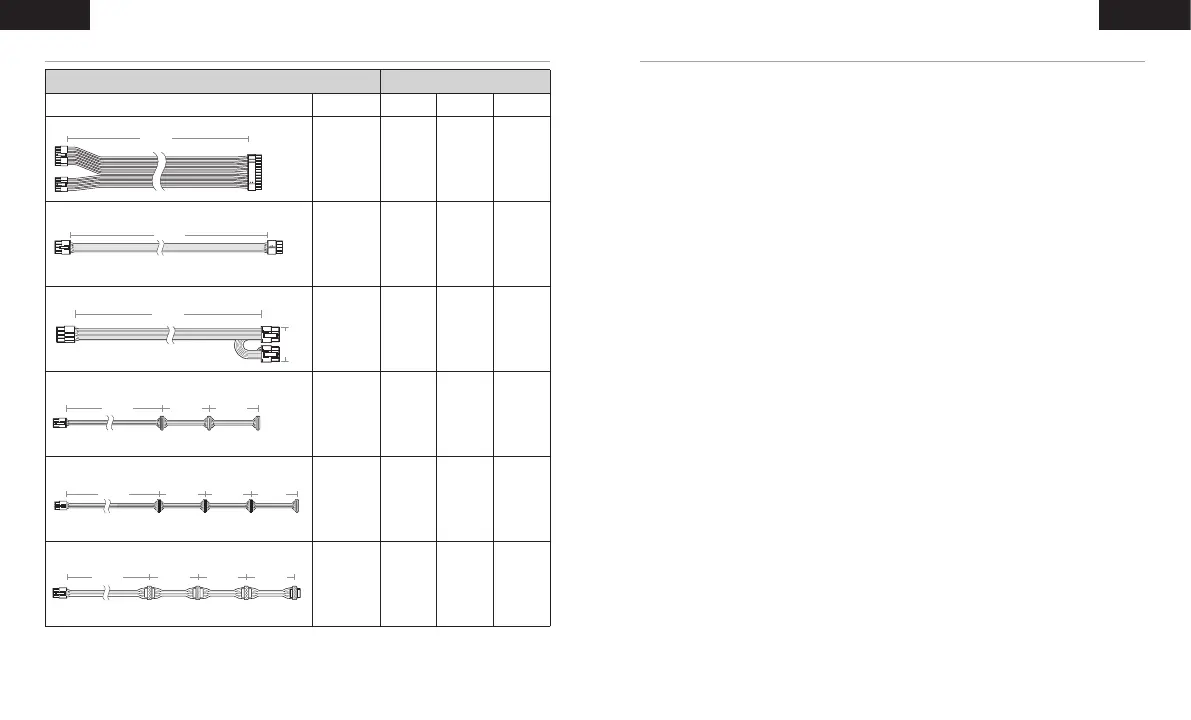

CORSAIR RM 系列纜線資訊
繁體中文繁體中文
