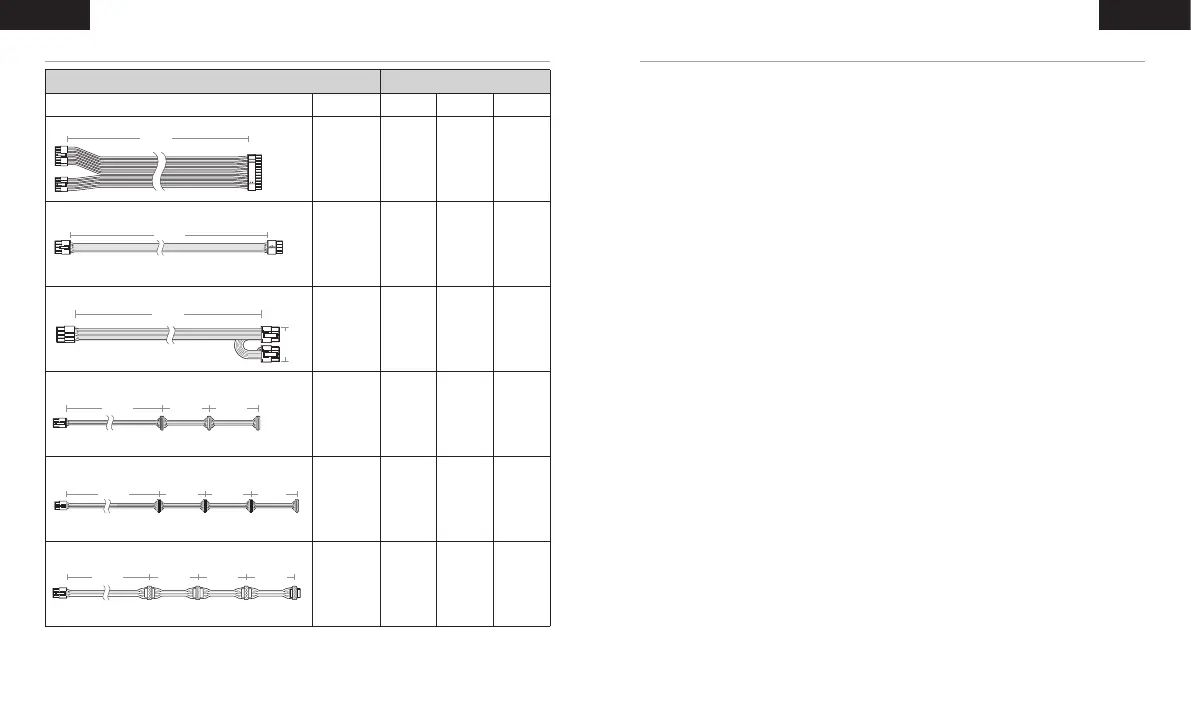

520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
107 108
步骤 1：拆 卸 现 有 的 PSU
警告！为 了 确 保 功 能 正 常 ，请 仅 使 用 PSU 中随附的 DC 线缆，除非您的旧美商海盗船线缆是同类型的原装线缆。使
用前请确认您的现有线缆类型！
如果您要装配新系统，请跳到步骤 2：
1. 从墙上插座或 UPS 以及现有的电源拔掉交流电源线。
2. 拔掉显卡、主板以及所有其他外围设备的所有电源线。
3. 按照机箱手册的指示进行操作，并拆下现有 PSU。
4. 继续执行步骤 2。
步骤 2：安 装 新 电 源
1. 确保电源的交流电源线未连接。
2. 按照机箱手册的指示进行操作，并使用提供的螺丝安装电源。
3. 将 24 引脚 (ATX)线 缆 连 接 到 主 板 。将 8 引脚 +12V(EPS12V)线缆连接到主板。
a. 如果主板带有 8 引脚 +12V插 座 ，将 8 引脚线缆直接连接到主板。
b. 如果主板带有四引脚插座，从八引脚线缆上拆下四引脚线缆，然后将拆下的四引脚线缆直接插入到主板。
c. 某些主板需要 8 引脚和 4 引 脚 混 合 线 缆 ，请 尽 可 能 多 地 使 用 EPS12线缆，请勿将其与 PCIe 线缆混淆。
4. 连接外围线缆、PCI-Express线缆和 SATA线缆。
a. 将 SATA线缆连接到 SATASSD或硬盘的电源插座。
b. 将 PCI-Express线缆连接到 PCI-Express显卡的电源插座（如果需要）。
c. 将外围线缆连接到需要 4 引脚连接器的所有外围设备。
d. 确保所有线缆均连接稳妥。务必保留任何未使用的模块化线缆，以便日后加装组件时使用。
5. 将交流电源线连接到电源，并通过将开关拨到“开”位 置（ 标 有 “I”字 样 ）打 开 电 源 。
安装全新的 RM SERIES 电源
描述 数量
连接器 总长度
650W 750W 850W
24 引脚 ATX 线缆 (24)
610mm
(± 10mm)
1 1 1
8 引脚 EPS / ATX12V 电缆 (4+4)
650mm
(± 10mm)
2 3 3
8 引脚 PCIe 线缆 (6+2)
750mm
(± 10mm)
2 2 2
SATA 线缆（3 SATA - 直角）
750mm
(± 10mm)
1 2 2
SATA 线缆（4 SATA - 直角）
850mm
(± 10mm)
1 2 2
PATA 线缆（4 引脚）
750mm
(± 10mm)
1 1 1
CORSAIR RM SERIES 电缆信息
