520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
101 102
Шаг 1. Извлечение Установленного Блока Питания
ПРЕДУПРЕЖДЕНИЕ. Для нормальной работы необходимо использовать только кабели постоянного тока,
прилагаемые к блоку питания. Можно использовать старые кабели, если они являются оригинальными кабелями
CORSAIR нужного типа. Прежде чем использовать имеющиеся кабели, проверьте их тип.
Если производится сборка новой системы, переходите к действию2.
1. Отсоедините шнур питания переменного тока от розетки или ИБП, а также от имеющегося блока питания.
2. Отсоедините все кабели питания от видеокарты, материнской платы и всех остальных
периферийных устройств.
3. Следуя инструкциям руководства для корпуса, извлеките имеющийся блок питания.
4. Перейдите к действию2.
Действие2. Установка Нового Блока Питания
1. Убедитесь в том, что кабель питания переменного тока не подключен к блоку питания.
2. Следуя инструкциям руководства для корпуса, установите блок питания с помощью поставляемых в
комплекте винтов.
3. Подсоедините 24-контактный кабель(ATX)к материнской плате. Подсоедините 8-контактный кабель+12В
(EPS12V)к материнской плате.
а. Если материнская плата оснащена 8-контактным гнездом+12В, подключите 8-контактный кабель
напрямую к материнской плате.
b. Если материнская плата оснащена 4-контактным гнездом, необходимо отсоединить 4-контактный кабель
от 8-контактного кабеля, а затем подсоединить этот 4-контактный кабель напрямую к материнской плате.
c. Для некоторых материнских плат требуется комбинация из8+4контактов. Используйте столько кабелей
EPS12V,сколько нужно;не перепутайте их с кабелями PCIe.
4. Подсоедините кабели периферийных устройств, кабелиPCI-Expressи кабелиSATA.
а.
Подсоедините кабелиSATAк гнездам питания твердотельного накопителя или жесткого дискаSATA.
b. При необходимости подсоедините кабелиPCI-Expressк гнездам питания видеокартPCI-Express.
c. Подсоедините кабели периферийных устройств к любым периферийным устройствам, для которых
требуется 4-контактный разъем.
d. Убедитесь в том, что все кабели надежно подсоединены. Сохраните все неиспользованные модульные
кабели для будущего добавления компонентов.
5. Подсоедините шнур питания переменного тока к блоку питания и включите его, переведя переключатель
в положение включения (метка«I»).

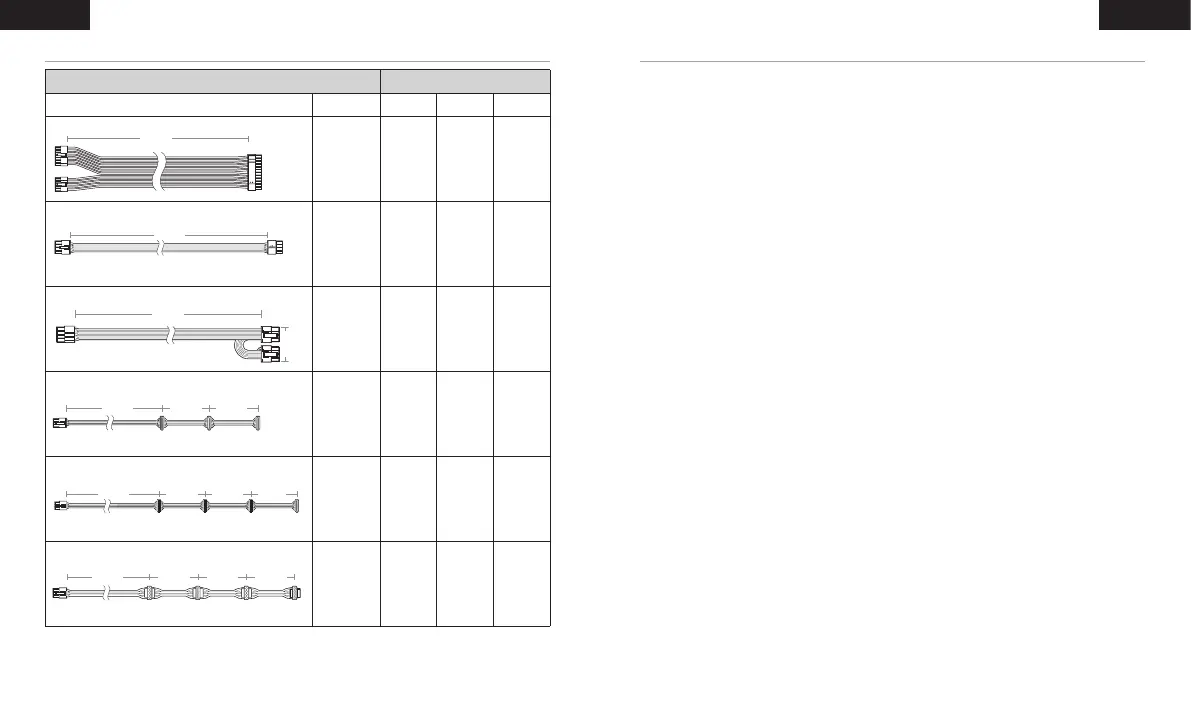

УСТАНОВКА НОВОГО БЛОКА ПИТАНИЯ RM SERIES
Описание Количество
Интерфейсы подключения Общая длина
650W 750W 850W
КАБЕЛЬ ATX (24-КОНТАКТНЫЙ) (24)
610mm
(± 10mm)
1 1 1
КАБЕЛЬ EPS / ATX12V (8-КОНТАКТНЫЙ) (4+4)
650mm
(± 10mm)
2 3 3
КАБЕЛЬ PCIe (8-КОНТАКТНЫЙ) (6+2)
750mm
(± 10mm)
2 2 2
КАБЕЛЬ SATA (3SATA – ПРЯМОЙ УГОЛ)
750mm
(± 10mm)
1 2 2
КАБЕЛЬ SATA (4SATA – ПРЯМОЙ УГОЛ)
850mm
(± 10mm)
1 2 2
КАБЕЛЬ PATA 4-КОНТАКТНЫЙ
750mm
(± 10mm)
1 1 1
ИНФОРМАЦИЯ О КАБЕЛЕ ДЛЯ CORSAIR RM SERIES
PУССКИЙPУССКИЙ
