520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
59 60
Paso 1: Retirada De La Fuente De Alimentación Antigua
ADVERTENCIA! Para garantizar un funcionamiento correcto, utilice únicamente los cables de CC incluidos
conlanuevafuentedealimentación,salvoqueloscablesantiguosseancablesCORSAIRoriginales
delmismotipo.Conrmeeltipodeloscablesantiguosantesdeusarlos.
Si está ensamblando un sistema nuevo, vaya al paso 2:
1. Desconecte el cable de alimentación de CA del enchufe de la pared o de la SAI en la fuente
de alimentación existente.
2. Desconecte todos los cables de alimentación de la tarjeta de vídeo, placa base y demás periféricos.
3. Siga las indicaciones del manual del chasis y desinstale la fuente de alimentación existente.
4. Continúe con el paso 2:
Paso 2: Instalación De La Fuente De Alimentación Nueva
1.AsegúresedequeelcabledealimentacióndeCAdelafuentedealimentaciónnoestéconectado.
2. Siga las indicaciones del manual del chasis e instale la fuente de alimentación con los tornillos suministrados.
3.Conecteelcable(ATX)de24pinesalaplacabase.Conecteelcablede+12Vde8pines(EPS12V)
a la placa base.
a. A.Silaplacabasetieneunsocketdeochopines+12V,conecteelcabledeochopinesdirectamente.
b. Si la placa base tiene un socket de cuatro pines, retire la pieza de cuatro pines del cable de ocho pines
y conecte directamente este cable de cuatro pines a la placa base.
c. Algunasplacasbaserequierenunacombinaciónde8+4pines;usetantoscablesEPS12Vcomosea
necesario y no los confunda con los cables PCIe.
4.Conecteloscablesdelosperiféricos,loscablesPCI-ExpressyloscablesSATA.
a. ConecteloscablesSATAalossocketsdealimentacióndeldiscodurooSSDSATA.
b. ConecteloscablesPCI-ExpressalossocketsdealimentacióndelastarjetasdevídeoPCI-Express,
si fuera necesario.
c. Conecteloscablesperiféricosacualquierperiféricoquerequieraunconectorde4pines.
d. Asegúresedequetodosloscablesesténrmementeconectados.Asegúresedeguardartodosloscables
modularesquenoutiliceparaposiblescomponentesposteriores.
5. Conecte el cable de alimentación de CA a la fuente de alimentación y enciéndala llevando el interruptor
alaposiciónON(marcadocon«I»).
INSTALACIÓN DE LA NUEVA FUENTE DE ALIMENTACIÓN RM SERIES

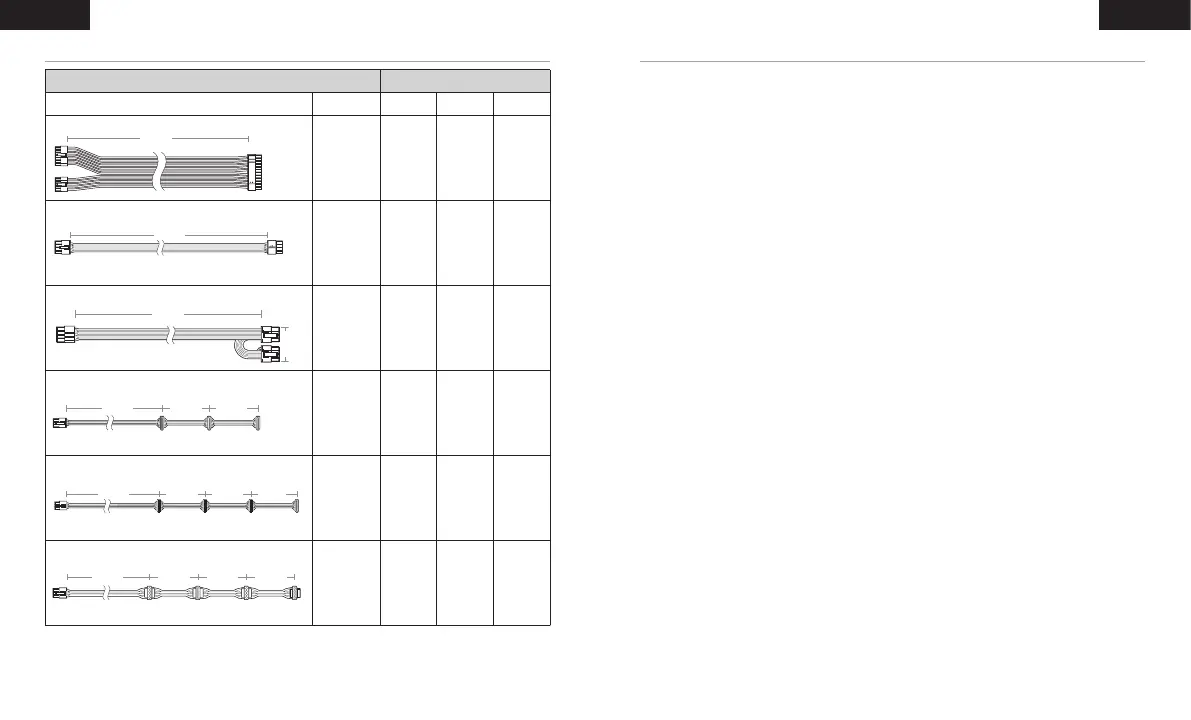

Descripción Cantidad
Conectores Longitud total 650W 750W 850W
CABLE ATX DE 24 PINES (24)
610mm
(± 10mm)
1 1 1
CABLE EPS / ATX12V DE 8 PINES (4+4)
650mm
(± 10mm)
2 3 3
CABLE PCIe DE 8 PINES (6+2)
750mm
(± 10mm)
2 2 2
CABLE SATA (3 SATA, ÁNGULO RECTO)
750mm
(± 10mm)
1 2 2
CABLE SATA (4 SATA, ÁNGULO RECTO)
850mm
(± 10mm)
1 2 2
CABLE PATA (4 PINES)
750mm
(± 10mm)
1 1 1
INFORMACIÓN SOBRE LOS CABLES DE CORSAIR RMX SERIES
ESPAÑOLESPAÑOL
