Passaggio 1: Rimozione Dell’alimentatore Esistente
AVVERTENZA! Per garantire un funzionamento corretto, utilizza esclusivamente i cavi DC forniti in
dotazione con l’alimentatore, a meno che tu non abbia a disposizione cavi CORSAIR originali dello stesso
tipo.Ricordadivericarelatipologiadeicaviesistentiprimadiutilizzarli.
Se stai assemblando un nuovo sistema, vai direttamente al passaggio 2:
1. Scollegare il cavo di alimentazione CA dalla presa a muro o l’UPS e dall’alimentatore esistente.
2. Scollegare tutti i cavi di alimentazione dalla scheda video, dalla scheda madre e da tutte le periferiche.
3. Seguire le istruzioni riportate nel manuale del telaio per disinstallare l’alimentatore già in uso.
4. Andare al passaggio 2.
Passaggio 2: Installazione Del Nuovo Alimentatore
1. Assicurarsi che il cavo di alimentazione CA dell’alimentatore non sia collegato
2. Seguire le istruzioni riportate nel manuale del telaio e installare l’alimentatore utilizzando le viti fornite
3.Collegailcavoda24pin(ATX)allaschedamadre.Collegailcavoa8pin+12V(EPS12V)allaschedamadre
a. Selaschedamadreèdotatadiunapresaa8pin+12V,collegareilcavoa8pindirettamente
alla scheda madre
b. Selaschedamadreèdotatadiunapresaaquattropin,scollegareiquattropindalcavoaottopin
ecollegareilcavoaquattropindirettamenteallaschedamadre
c. Alcuneschedemadririchiedonol’utilizzodipresemistea8+4pin.UtilizzailnumerodicaviEPS12V
necessario e assicurati di non scambiarli con i cavi PCIe.
4.Collegareicaviperperiferiche,icaviPCI-ExpresseicaviSATA
a. CollegareicaviSATAallepresedialimentazioneSATAdeldiscorigidoodell’unitàSSD
b. Senecessario,collegareicaviPCI-ExpressallepresedialimentazionedelleschedevideoPCI-Express.
c. Collegare i cavi per periferiche alle relative periferiche che richiedono un connettore a 4 pin.
d. Vericarechetuttiicavisianocollegatisaldamente.Conservaicavimodularinonutilizzatipereventuali
installazioni future.
5. Collega il cavo di alimentazione CA all’alimentatore e accendilo spostando l’interruttore su ON
(contrassegnatoconlalettera“”I””)
INSTALLAZIONE DEL NUOVO ALIMENTATORE RM SERIES

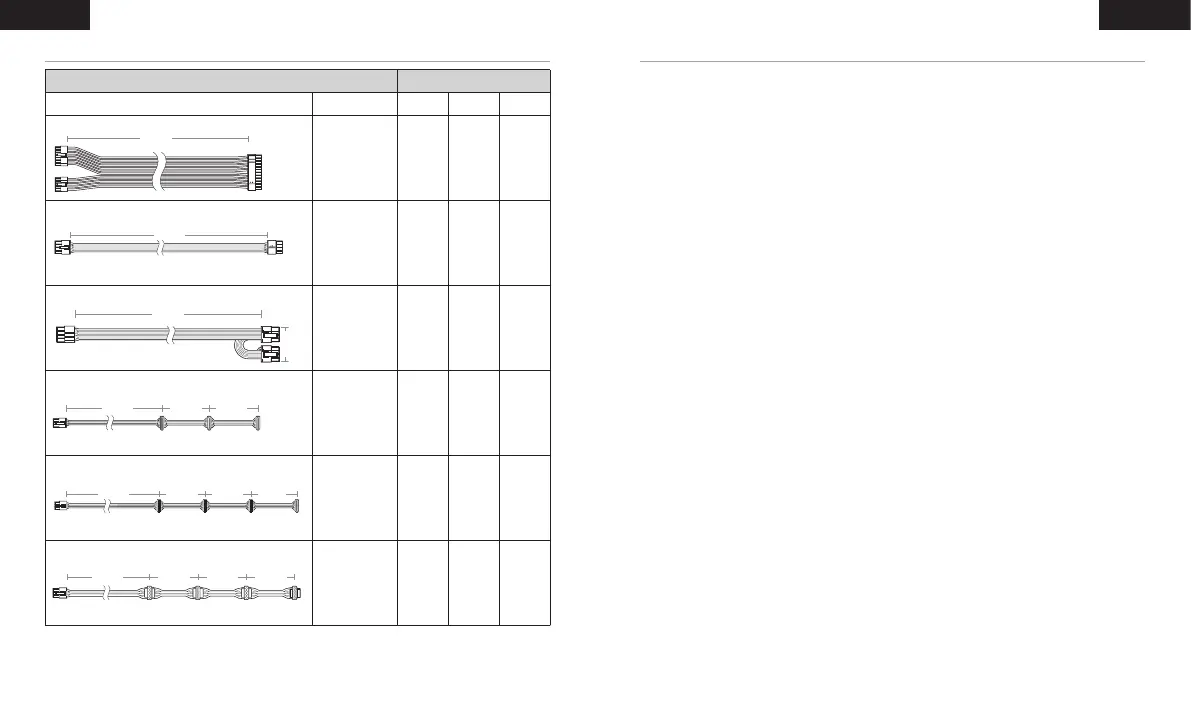

Descrizione Quantità
Connettori Lunghezza totale 650W 750W 850W
CAVO ATX FISSO DA 24 PIN (24)
610mm
(± 10mm)
1 1 1
CAVO 8 PIN EPS / ATX 12 V (4+4)
650mm
(± 10mm)
2 3 3
CAVO PCIe A 8 PIN (6+2)
750mm
(± 10mm)
2 2 2
CAVO SATA (SATA 3 - ANGOLO DESTRO)
750mm
(± 10mm)
1 2 2
CAVO SATA (SATA 4 - ANGOLO DESTRO)
850mm
(± 10mm)
1 2 2
CAVO PATA (4 PIN)
750mm
(± 10mm)
1 1 1
INFORMAZIONI CAVI CORSAIR RMX SERIES
ITALIANOITALIANO
