520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
41 42
Steg 1: Ta Bort Ditt Bentliga Nätaggregat
VARNING! För att säkerställa att nätaggregatet fungerar på rätt sätt ska du endast använda de medföljande
DC-kablarna med ditt nya nätaggregat, såvida dina gamla kablar inte är äkta CORSAIR-kablar av samma
typ.Bekräftavilkentypavbentligakablarduharinnanduanvänderdem.
Om du bygger ett nytt system kan du gå vidare till steg 2:
1.Drautnätkabelnurvägguttagetsamtfråndetbentliganätaggregatet.
2. Koppla bort strömkablarna från videokortet, moderkortet och all annan kringutrustning.
3.Följinstruktionernaibruksanvisningenfördittchassiförattavinstalleradetbentliganätaggregatet.
4.Gåvidaretillsteg2.
Steg 2: Installera Det Nya Nätaggregatet
1 Se till att nätkabeln inte är ansluten.
2. Följ instruktionerna i bruksanvisningen för ditt chassi och installera nätaggregatet med
de medföljande skruvarna.
3.Anslutkabelnmed24stift(ATX)tillmoderkortet.Anslut+12V-kabelnmed8stift(EPS12V)tillmoderkortet.
a. Omdittmoderkortharen+12V-kontaktmedåttastiftkanduanslutaåttastiftskabelndirekt
till moderkortet.
b. Om ditt moderkort har en kontakt med fyra stift måste du ta av fyrstiftsanslutningen från kabeln med
åttastiftsanslutningen och sedan ansluta den direkt till moderkortet.
c. Vissamoderkortkräverenblandningav8och4stift.AnvändsåmångaEPS12V-kablarsomdubehöver
och blanda inte ihop dem med PCIe-kablar.
4.AnslutMolex-,PCI-Express-ochSATA-kablarna.
a. AnslutSATA-kablarnatillkontakternapådinSATASSD-enhetellerhårddisk.
b. AnslutPCI-Express-kablarnatillkontakternapådinaPCI-Express-videokortomsåbehövs.
c. Använd Molex-kablarna för att ansluta eventuell kringutrustning med 4-stiftsanslutningar.
d. Se till att alla kablar sitter i ordentligt. Spara alla oanvända modulära kablar för framtida komponenter.
5.AnslutAC-strömkabelntillnätaggregatetochslåpådetgenomattyttaströmbrytarentilllägetPÅ
(markerat med ”I”).
INSTALLERA DITT NYA NÄTAGGREGAT I RM-SERIEN
Beskrivning Kvantitet
Anslutningar Total längd 650W 750W 850W
ATX-KABEL 24 STIFT (24)
610mm
(± 10mm)
1 1 1
EPS / ATX12V-KABEL 8 STIFT (4+4)
650mm
(± 10mm)
2 3 3
PCIe-KABEL 8 STIFT (6+2)
750mm
(± 10mm)
2 2 2
SATA-KABEL (3 SATA – HÖGERVINKEL)
750mm
(± 10mm)
1 2 2
SATA-KABEL (4 SATA – HÖGERVINKEL)
850mm
(± 10mm)
1 2 2
PATA-KABEL (4 STIFT)
750mm
(± 10mm)
1 1 1

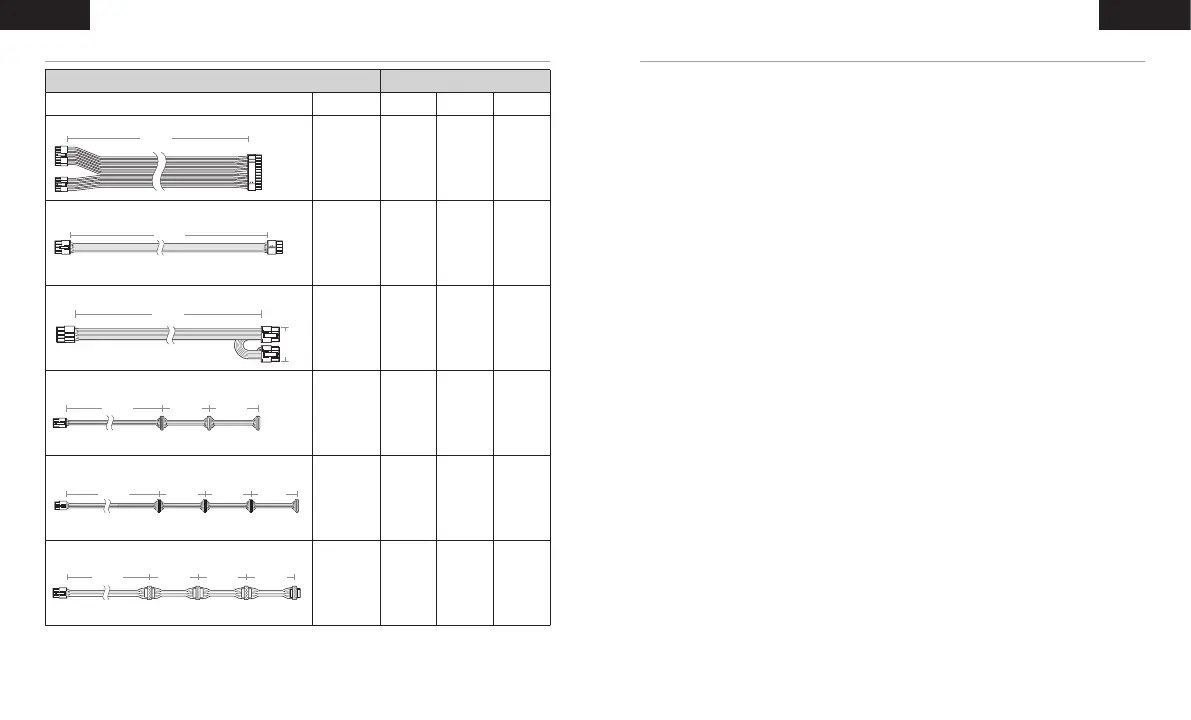

CORSAIR RMX-SERIEN: KABELINFORMATION
SVENSKASVENSKA
