520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
29 30
Trin 1: Afmontering Af Den Eksisterende Strømforsyning
ADVARSEL! Opnå korrekt funktion ved kun at bruge de medfølgende jævnstrømskabler sammen med din
nye strømforsyning, med mindre dine gamle kabler er originale CORSAIR-kabler af samme type. Kontroller
dineeksisterendekablerstype,førdubrugerdem!
Hvisdubyggeretnytsystem,kandugåvideretilTrin2:
1.TagstrømstikketudafstikkontaktenellerdinUPSogafdeneksisterendestrømforsyning.
2. Frakobl alle strømkabler fra videokortet, bundkortet og alle øvrige perifere enheder.
3. Følg instruktionen i kabinetvejledningen, og afmonter den eksisterende strømforsyning.
4.GåtilTrin2.
Trin 2: Montering Af Den Nye Strømforsyning
1. Kontrollér, at lysnetkablet til strømforsyningen ikke er tilsluttet.
2. Følg instruktionen i kabinetvejledningen, og monter strømforsyningen med de medfølgende skruer.
3.Tilslutdet24-bens(ATX)-kabeltilbundkortet.Tilslutdet8-bens+12V(EPS12V)-kabeltilbundkortet.
a. A.Hvisbundkortetharet8-bens+12V-stik,skalduslutte8-benskabletdirektetilbundkortet.
b Hvis bundkortet har et 4-bensstik, skal du frakoble 4-bensstikket fra 8-bensstikket på kablet og derefter
tilslutte 4-benskablet direkte til bundkortet.
c. Noglebundkortkræverenblandingaf8+4ben.BrugsåmangeEPS12V-kabler,somdererbehovfor,og
forveksl dem ikke med PCIe-kabler.
4.Tilslutkablernetildetperifereudstyr,PCI-Express-kablerogSATA-kabler.
a. TilslutSATA-kablernetilstrømstikkettildinSATASSDellerharddisk.
b. TilslutPCI-Express-kablernetilstrømstikkenepåditPCI-Express-videokort,hvisdeternødvendigt.
c. Tilslutkablernetildetperifereudstyrtileventueltperifertudstyr,derkræveret4-bensstik.
d. Kontrollér, at alle kabler sidder godt fast. Sørg for at gemme ikke-anvendte modulopbyggede kabler
til fremtidig komponenttilføjelser.
5.Tilslutnetledningentilstrømforsyningen,ogtændfordenvedattrykketænd/sluk-kontaktentilON
(markeret med ”I”).

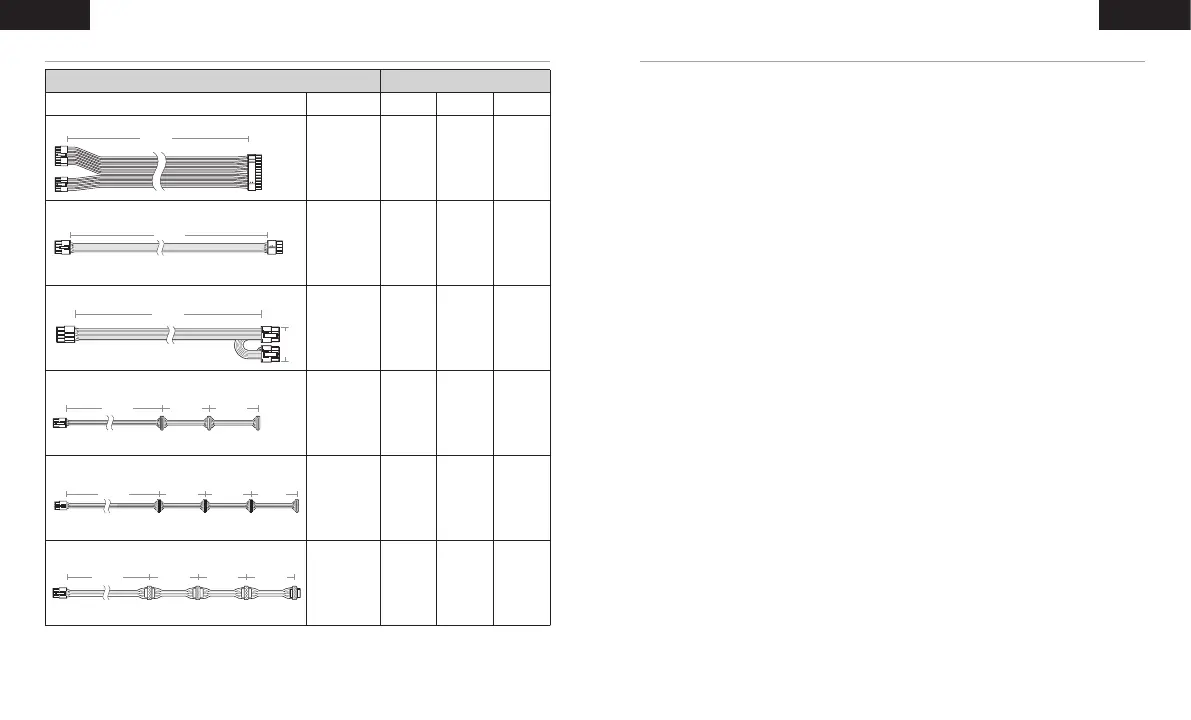

INSTALLATION AF DEN NYE RM SERIES-STRØMFORSYNING
Beskrivelse Antal
Stik Samlet længde 650W 750W 850W
ATX-KABEL 24-BENS (24)
610mm
(± 10mm)
1 1 1
EPS / ATX12V-KABEL 8-BENS (4+4)
650mm
(± 10mm)
2 3 3
PCIe-KABEL 8-BENS (6+2)
750mm
(± 10mm)
2 2 2
SATA-KABEL (3 SATA – HØJREVINKLET)
750mm
(± 10mm)
1 2 2
SATA-KABEL (4 SATA – HØJREVINKLET)
850mm
(± 10mm)
1 2 2
PATA-KABEL (4-BENS)
750mm
(± 10mm)
1 1 1
KABELOPLYSNINGER FOR CORSAIR RM SERIES
DANSKDANSK
