ϭϱ

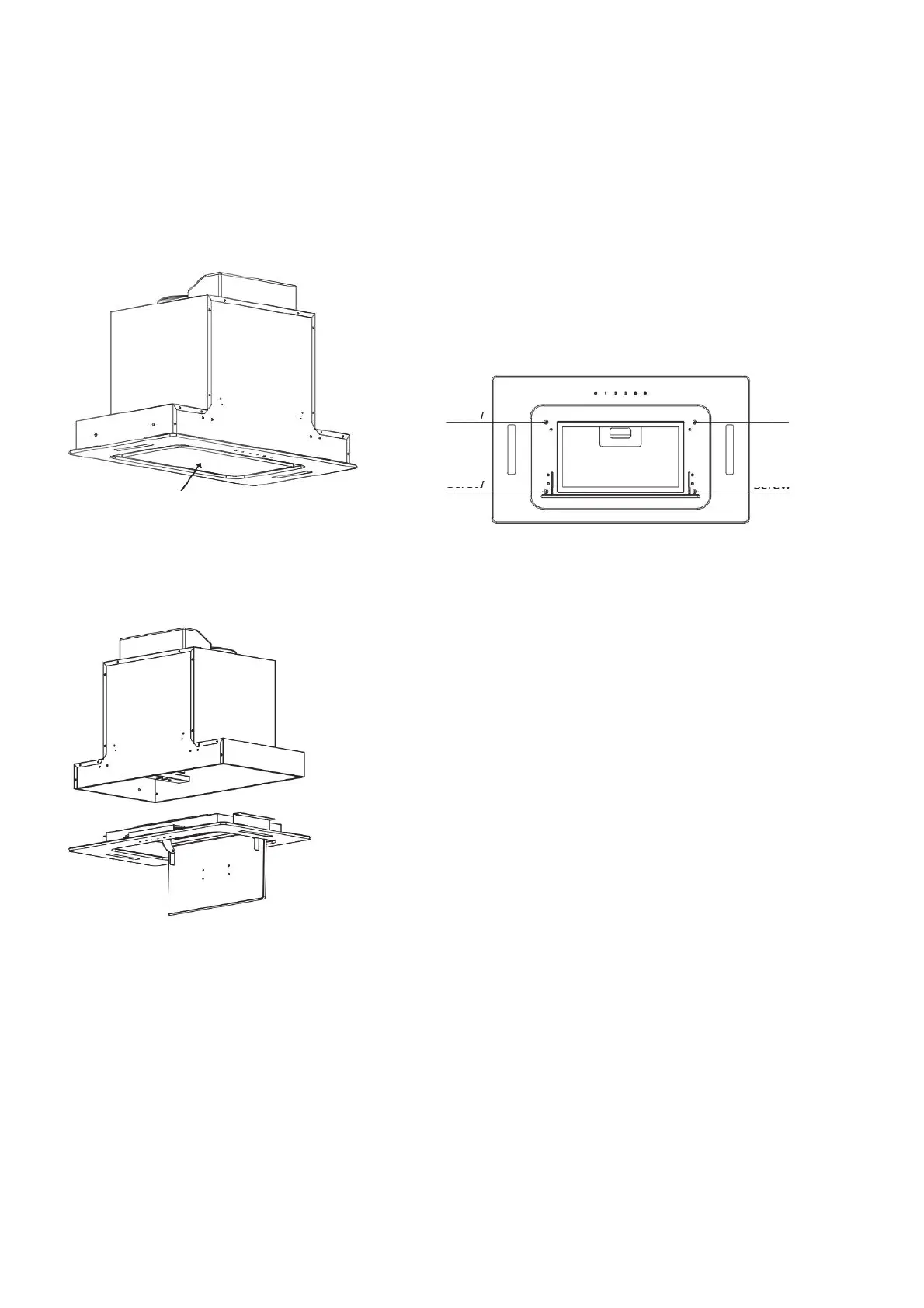

4. Abrir a tampa de vidro, retirar os filtros, retirar 4 parafusos por baixo da tampa de vidro, ver abaixo a figura 4
~5.
Depois de retirar a ligação do terminal do fio da luz LED e do terminal do fio do interrutor, retirar todo o
conjunto do painel de vidro. Ver Fig 6.
5. Há duas formas de fazer a instalação.
Primeira forma de instalação: fixar a parte superior do exaustor ao armário, perfurando 4 parafusos (ST4x14)
de ambos os lados do exaustor ao armário. Ver Fig 7.
Segunda forma de instalação: fixar a parte superior do exaustor ao armário a partir da parte superior da
estrutura traseira ao armário com 4 parafusos (M4x30), 4 espaçadores M4 e 4 porcas. Ver Fig 8.
&ŝŐ ϰ
&ŝŐ ϱ
&ŝŐ ϲ
WĂƌĂĨƵƐŽ
WĂƌĂĨƵƐŽ
WĂƌĂĨƵƐŽ
WĂƌĂĨƵƐŽ
dĂŵƉĂ ĚĞ ǀŝĚƌŽ
