www.cookingperformancegroup.com

7

User Manual

L1

A B C a c b

6AWG

1

2

3 5 7

13

19

21

L240V

120V

100V

0V

L

L

L

23

15 17

9

4

6

11

QF S1 S2

S4

S3

S5

S6

J2-1 J2-2 J2-3

J1-1

J1-5

J1-4J1-3J1-2

J2-4

XL

L2 L3

EH1 EH2

KM1 KM2

HL3 HL1 HA

IC

M

PT

HL2 KM1

KM2

EH3

XL Connecting Terminal

KM1/KM2 AC Contactor

EH1 EH2 EH3 Electric Heating Tubes

QF Air Switch

S1 Protection Switch Of Electrical Box

S2 Power Switch

S3 Door Control

S4 Interior Light Switch

S5 Cooling Switch

S6 Fan Switch (HI or LOW)

HL1 Interior Light

HL2/HL3 Indicator Light

M Motor

PT Timer

HA Buzzer

IC Electronic Thermostat

θ Temperature Limiter

3 PHASE:

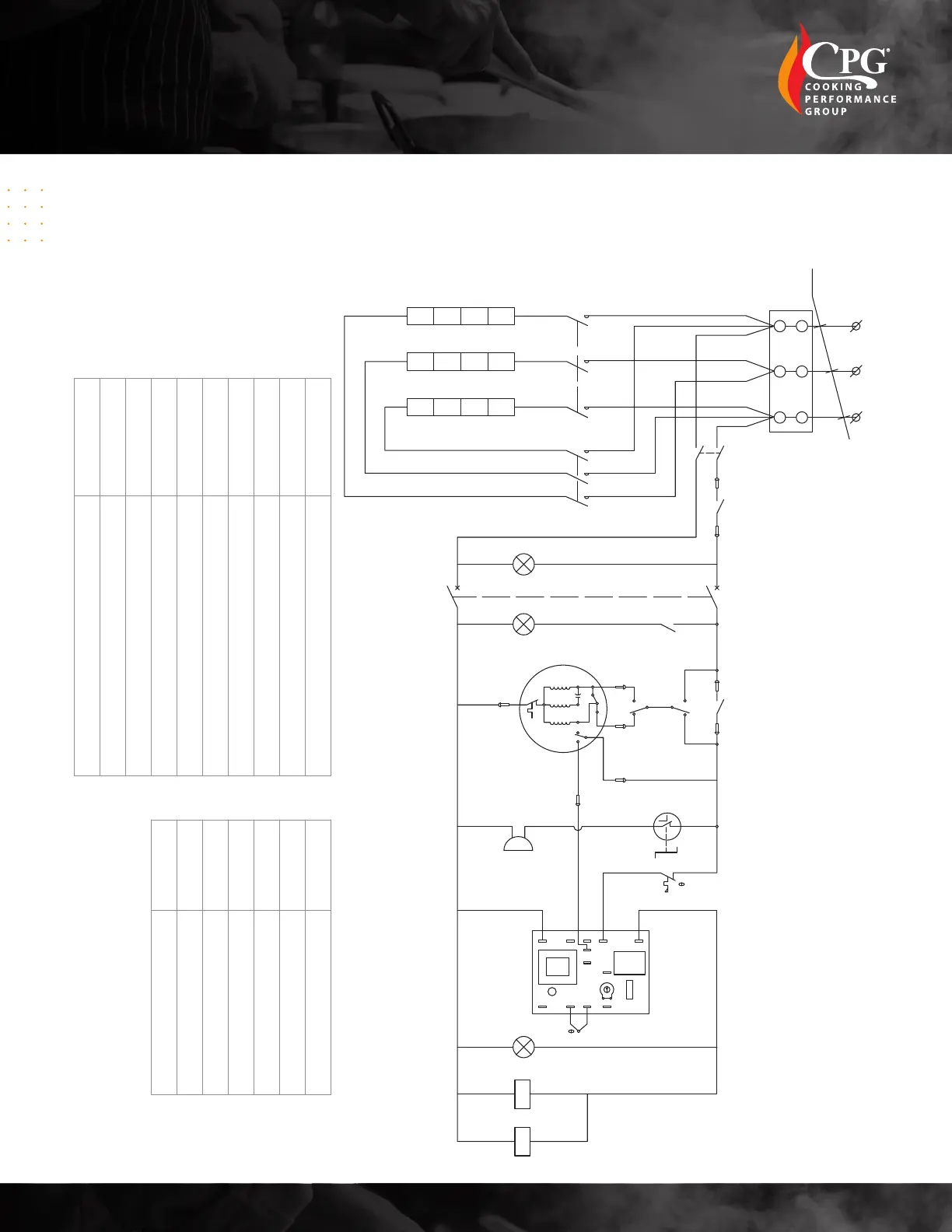

Electrical Diagrams
