Montageanleitung de
13

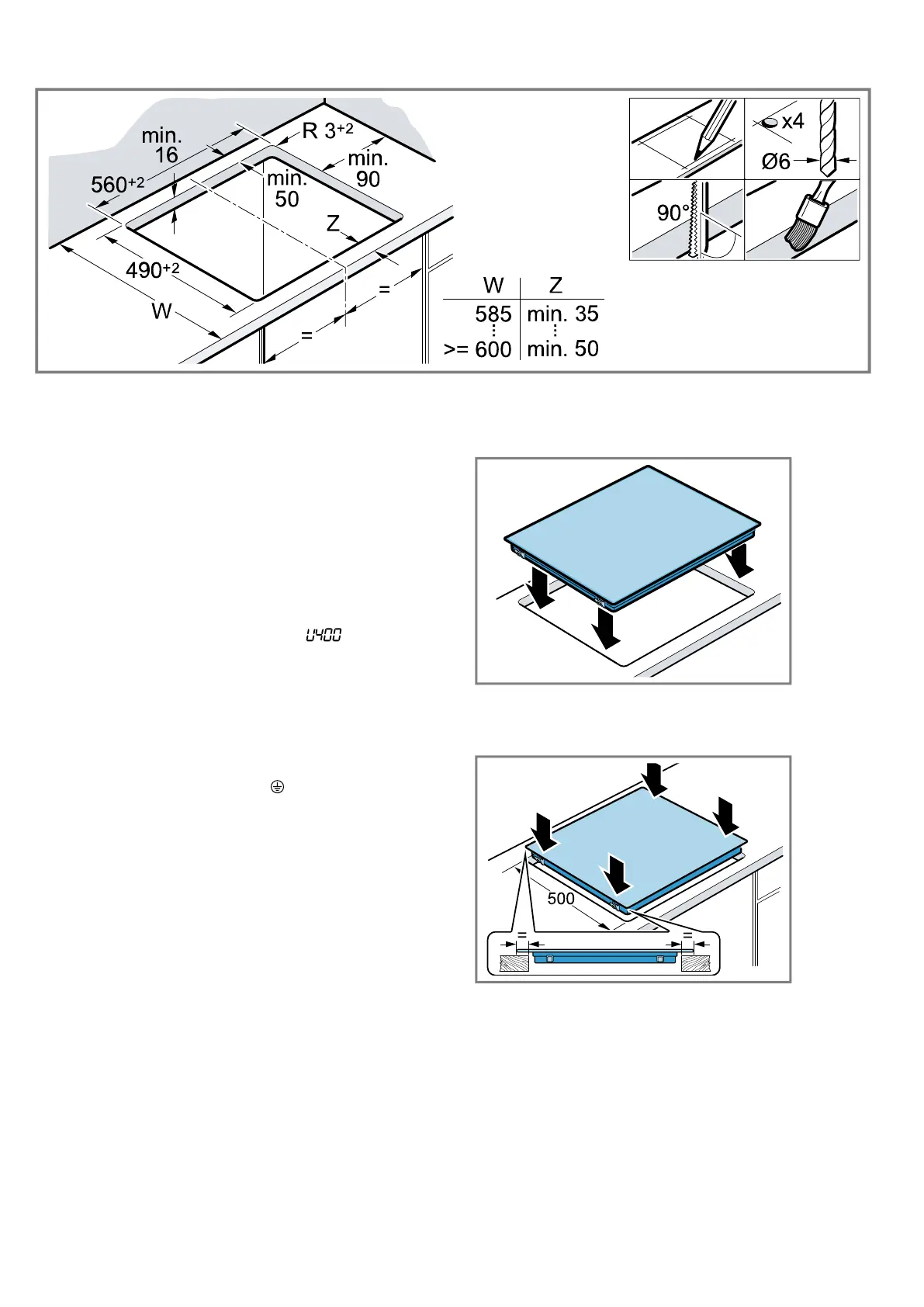

13.5 Elektrischer Anschluss
Zum Schutz das Gerät erst aus den Styroporschalen
nehmen, wenn Sie das Gerät in den Ausschnitt
drücken. Das Gerät nie hochkant auf einer Geräteseite
abstellen.
¡ Überprüfen Sie vor dem Geräteanschluss die Haus-
installation.
¡ Das Gerät entspricht der SchutzklasseI und darf
nur in Verbindung mit Schutzleiteranschluss betrie-
ben werden.
¡ In der festverlegten elektrischen Installation ist eine
Trennvorrichtung in den Phasen nach den Errich-
tungsbestimmungen vorzusehen.
¡ Wenn auf dem Display des Geräts erscheint,
ist es falsch angeschlossen. Gerät vom Netz tren-
nen, Anschluss überprüfen.
Anschluss mit 3-adriger Leitung
Achten Sie auf eine geeignete Absicherung der Hausin-
stallation.
Beachten Sie die Farbcodierung der Netzanschlusslei-
tung.
¡ Grün-Gelb ist der Schutzleiter .
¡ Blau ist der Neutralleiter.
¡ Braun ist die Phase (Außenleiter).
¡ Die Leitung ist bei Bedarf durch eine mehrphasige
Anschlussleitung ersetzbar. Bei Austausch der Lei-
tung folgenden Absatz beachten.
Anschluss ohne vormontierter Leitung
Das Kochfeld nur nach Anschlussbild anschließen.
¡ Die beiliegenden Kupferbrücken bei Bedarf einbau-
en.
¡ Die Netzanschlussleitung muss dem Typ H05VV-F
oder höherwertig entsprechen.
¡ Der Adernquerschnitt ist entsprechend der Strom-
belastung zu bestimmen. Nicht zulässig ist ein Quer-
schnitt <1,5mm².
Anschluss mit vormontierter 5-adrigen
Anschlussleitung
Nur geschultes Kundendienstpersonal darf die An-
schlussleitung austauschen.
13.6 Kochfeld einsetzen
Die Anschlussleitung nicht einklemmen und nicht über
scharfe Kanten führen.
¡ Bei untergebautem Backofen, die Leitung an den
hinteren Ecken des Backofens zur Anschlussdose
führen.
¡ Das Kochfeld kann auch in einen vorhandenen
500mm tiefen Ausschnitt eingebaut werden.
¡ Es muss vorn und hinten gleich weit überstehen.
13.7 Kochfeld ausbauen
1.
Das Gerät spannungslos machen.
2.
Das Kochfeld von unten herausdrücken.
