MONTAGE
ATTENTION !
Avant l’installation ou le démontage de l’appareil, débrancher le cordon d’alimentation de la prise électrique. Le
ventilateur ne peut être utilisé qu’avec les grilles de protection (1), (5).

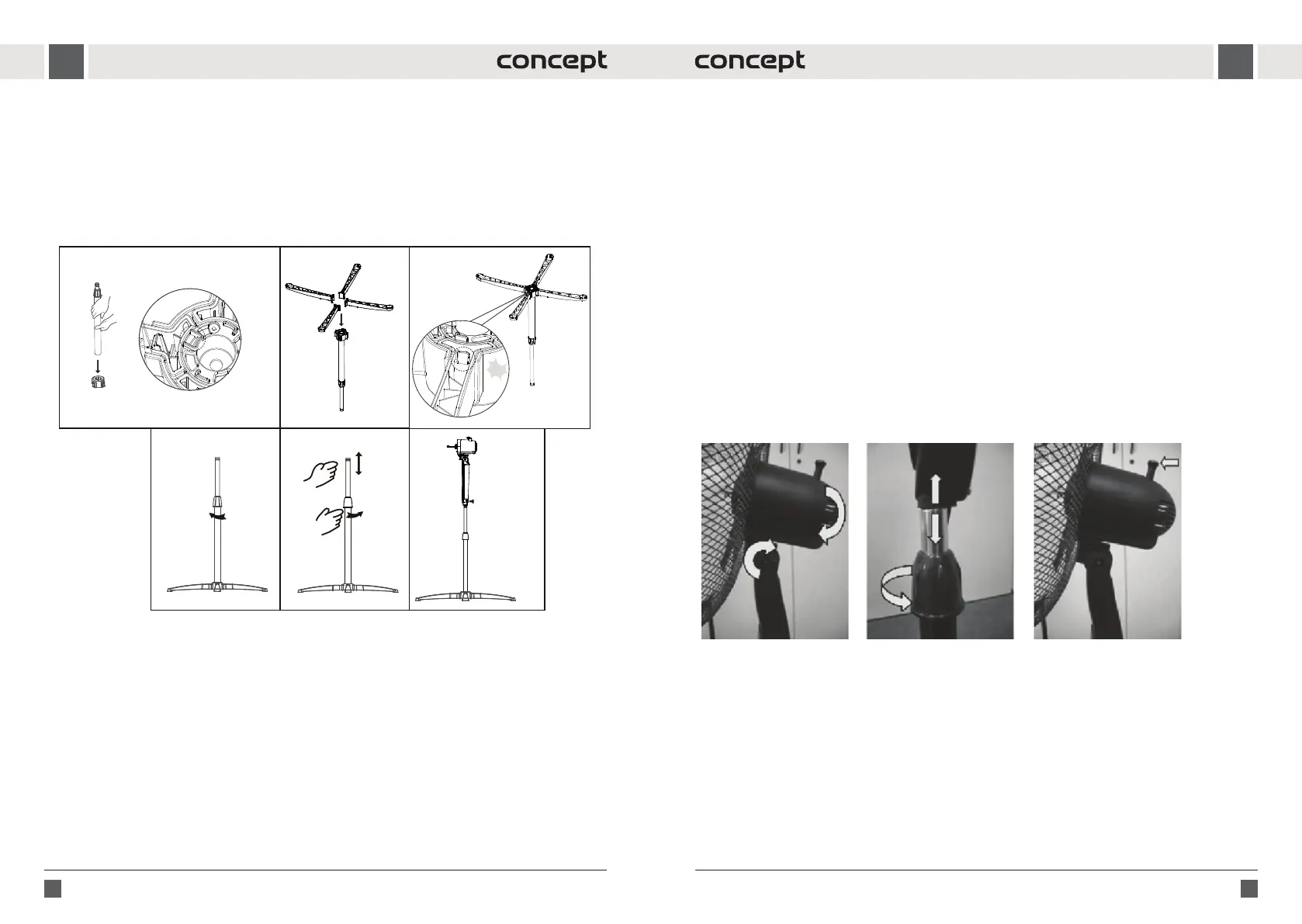

1. Assembler la base du support et xer le pied télescopique.
2. Insérer le corps de l’appareil sur le pied.
MODE D’EMPLOI
Avant chaque utilisation, s’assurer que le cordon d’alimentation est intact.
1. Placez l’appareil sur le sol an d’éviter son renversement.
2. Dérouler entièrement le cordon d’alimentation.
3. Régler l’inclinaison souhaitée du ventilateur (Fig. 1). Lors du réglage, un click est audible à chaque cran.
4. En desserrant l’écrou du pied (10) et en montant le pied télescopique (7), régler la hauteur souhaitée du
ventilateur (Fig. 2).
5. Branchez l’appareil à la prise secteur.
6. Sélectionner la puissance souhaitée à l’aide de l’interrupteur de puissance :
0 - arrêt, 1 - faible puissance, 2 - puissance moyenne, 3 - puissance maximale.
7. En faisant sortir l’interrupteur d’oscillations, les oscillations s’arrêtent en cour de fonctionnement du ventilateur
(Fig. 3). E, faisant entrer cet interrupteur, les oscillations s’activent.
8. Après utilisation, mettre l’interrupteur en position 0 et débrancher l’appareil de la prise électrique.
Pa!
Fig. 1 Fig. 2 Fig. 3
3. Placer la grille de protection arrière (5) sur l’unité d’entrainement, les goupilles de l’unité doivent s’emboiter dans
les orices sur la grille. Fixer à l’aide de l’écrou (4).
4. Insérer sur l’arbre du moteur l’hélice du ventilateur (3), les saillies sur l’arbre doivent s’enclencher dans les
rainures de l’hélice.
5. Fixer l’hélice à l’aide de l’écrou (2) en le tournant contre le sens horaire.
6. Placer la grille de protection avant, les bords des grilles doivent s’enclencher dans les rainures sur le côté intérieur
de l’anneau.
7. Resserrer l’anneau à l’aide d’une vis.
