IERĪCES UZSTĀDĪŠANA
• Uz bojājumiem, ko izraisa nepareiza uzstādīšana, neattiecas garantija.
• Par ierīces uzstādīšanu ir atbildīgs pircējs, nevis ražotājs.
• Ražotājs nav atbildīgs par kaitējumu, kas ierīces nepareizas uzstādīšanas dēļ tiek izraisīts cilvēkiem, dzīvniekiem
un priekšmetiem.
• Ierīces novietošana piemērotās mēbelēs nodrošina tās pareizu darbību.
• Ierīce tiek uzstādīta standarta virtuves mēbelē, kas ir paredzēta iebūvējamām ierīcēm, vai pielāgotās mēbelēs, kuru
izmērs atbilst parametriem, kas norādīti 5.att.
• Virtuves mēbelēm jābūt izgatavotām no karstumizturīga materiāla, kas var izturēt temperatūru virs 120 °C.
Materiāliem un izmantotajām līmvielām jāiztur ierīces sasilšana atbilstīgi ČSNEN60335-2-6 standartam. Materiāli
un līmvielas, kas neatbilst šim standartam, var tikt bojāti vai atlīmēties.
Uzstādot ierīci, ievērojiet šādus norādījumus:
1. Pirms ierīces pirmās izmantošanas noņemiet visu
iepakojumu un reklāmas materiālus.
2. Uzstādīšanai nepieciešamās atveres (minimālais biezums
38–40 mm) darba virsmā, kurai jābūt izgatavotai no
karstumizturīga materiāla, izmēri ir norādīti 5.att.
3. Plīts virsmas malās nodrošiniet vismaz 50mm attālumu
no apkārtējiem priekšmetiem un skapīšiem. Aiz plīts arī
atstājiet vismaz 25mm atstarpi.
4. Virs plīts virsmas iesakām uzstādīt tvaika nosūcēju.
Minimālajam attālumam no tvaika nosūcēja līdz plīts
virsmai jābūt 600mm.
5. Ja virs plīts ir tikai skapis bez tvaika nosūcēja, minimālajam
attālumam no plīts līdz skapim jābūt 760mm (6.att.).
6. Lai nodrošinātu efektīvu gaisa cirkulāciju, ierīce jānovieto
saskaņā ar izmēriem, kas norādīti 6. att., un skapītim
jābūt konstruētam tā, lai tā apakšdaļā varētu plūst gaiss.
Zem plīts virsmas jābūt vismaz 50 mm atstarpei, bet
aiz aizmugurējās skapīša sienas jābūt vismaz 20 mm
atstarpei (6.att.).
7. Ja zem plīts virsmas tiek novietota ierīce, starp šīm divām
ierīcēm jābūt atstarpei vismaz 25mm.
480
560
min. 50
min. 50
min. 50

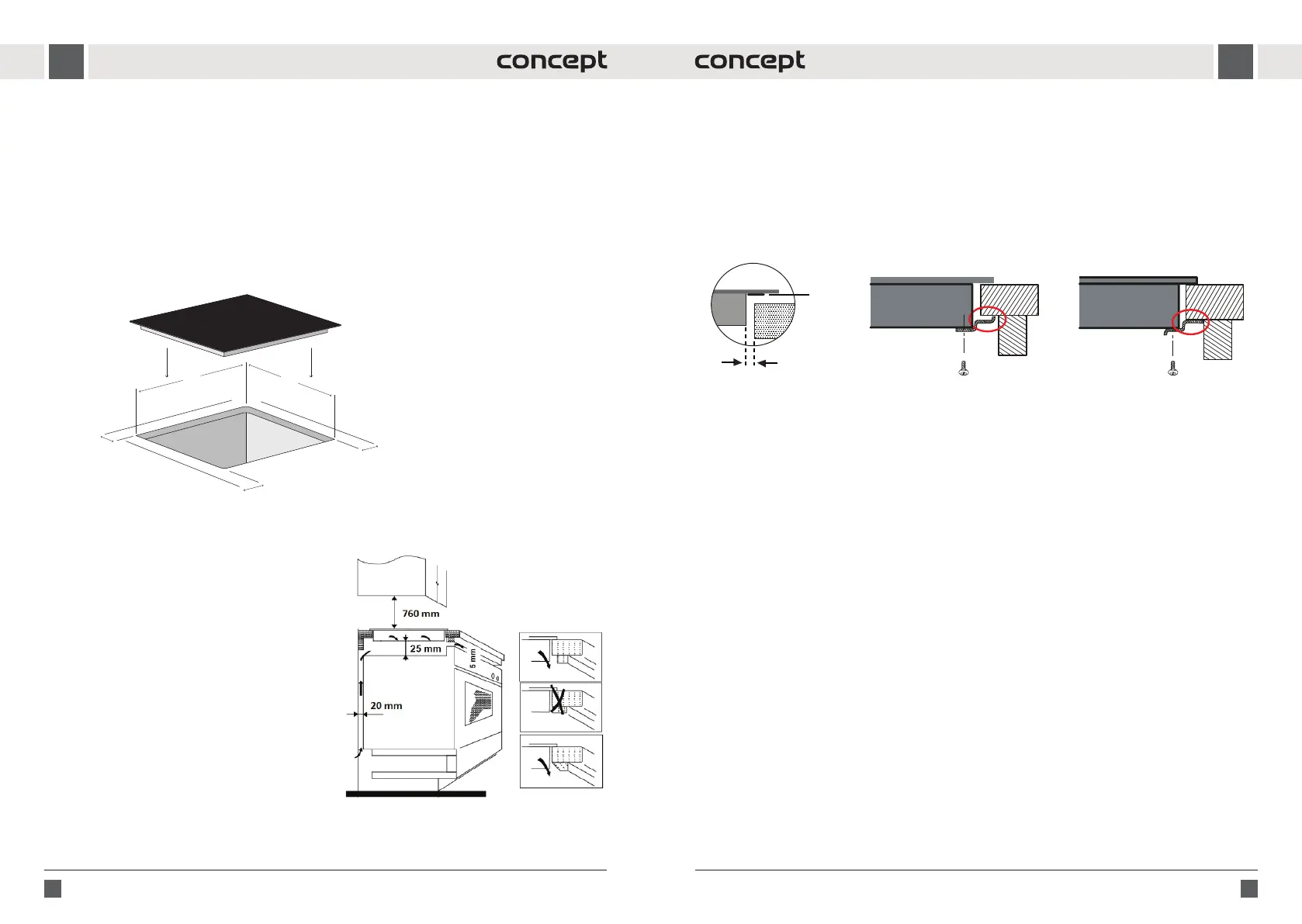

5. att.
6. att.
8. Ja plīts virsmas atrodas virs virtuves atvilktnes, starp atvilktnes saturu un plīti jābūt attālumam vismaz 50mm.
9. Novietojiet plīts virsmu darba virsmas malā un izvelciet elektrības vadu cauri virtuves mēbeles virsmai tā, lai pēc
uzstādīšanas būtu pieejama tās kontaktdakša.
10. Uzmanīgi ievietojiet plīts virsmu darba virsmā. Izvairieties no elektrības vada saspiešanas.
11. Stikla keramikas virsmas apakšējā daļā ir blīvējums pret šķidrumu noplūdi. Pēc plīts virsmas ievietošanas darba
virsmas atverē attālums starp darba virsmas malu un plīts virsmu nedrīkst būt mazāks par 3mm (7.att.).
12. Vēlamajā pozīcijā apakšpusē nostipriniet plīts virsmu pie darba virsmas ar skavām (8. att.), kas ietilpst plīts
iepakojumā.
13. Pievienojiet strāvas vadu spaiļu blokā un ieslēdziet atbilstīgo drošinātāju.
Demontāža
Ierīces demontāžas laikā jāievēro pareiza darbību secība.
1. Izslēdziet drošinātāju un atvienojiet strāvas vadu no spaiļu bloka.
2. Atbrīvojiet stiprinājumus.
3. Noņemiet plīts virsmu un uzmanīgi izvelciet strāvas vadu.
Savienojums ar elektrotīklu
• Ierīces pievienošanu drīkst veikt tikai kvalicēts speciālists.
• Ja ierīce tiek tieši savienota ar elektriskās strāvas avotu, tai jābūt aizsargātai ar drošinātāju, kas atbilst strāvas
drošinātāja norādījumiem uz tehnisko pamatdatu plāksnītes.
• Pārliecinieties, ka elektrotīkla spriegums un strāvas aizsardzība atbilst tam spriegumam, kas ir minēts uz tehnisko
pamatdatu plāksnītes.. Jo īpaši vienfāzes savienojuma (230V) gadījumā varētu rasties instalētās elektriskās ķēdes
pārslodze.
• Pievienojot plīts virsmu vienfāzes tīklā (skat. "Ierīces spaiļu bloka savienojums"), nedrīkst ieslēgt visas vārīšanas
zonas ar maksimālu jaudu. Lai izvairītos no drošinātāja jaudas pārslodzes, plīts automātiski samazina atsevišķu
vārīšanas zonu jaudu.
• Savienojumam ar elektrotīklu iesakām izmantot atsevišķu elektrisko ķēdi.
• Izmantojiet tikai elektroinstalācijas sadali ar PE aizsargvadītāju.
• Neizmantojiet rozešu sadalītājus, kā arī savienotājus vai pagarinātājus. Tie var izraisīt ugunsgrēka risku pārkaršanas
dēļ.
• Ierīces vada kontaktdakšai vai attiecīgajam drošinātājam jābūt brīvi pieejamam arī pēc ierīces uzstādīšanas.
• Ierīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tīkla
aizsargvadītāju.
• Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots
aizsargsavienojums.
• Elektrības vadam jābūt novietotam tā, lai tas nenonāktu saskarē ar ierīces karstajām daļām un lai tas netiktu
deformēts vai pārmērīgi liekts.
• Atvienojot plīts virsmu no elektrotīkla, tiks atiestatīti iestatītie parametri un nobloķēta virsmas vadība.
F
A
B
Blīvējums
min. 3 mm
Plīts virsma
Darba
virsma
SkavaSkava
7. att. 8. att.
