50 51
PLPL
Połączenia listwy zaciskowej urządzenia
• Płyta grzejna jest już fabrycznie wyposażona w przewód zasilający. W przypadku uszkodzenia przewodu
zasilającego powodującego konieczność jego wymiany, na Rys. 9 lub na Rys. 10 są pokazane połączenia listwy
zaciskowej.
• Przewód zasilający należy wymienić na przewód tego samego typu, oodpowiednim przekroju przewodów.
• Wcelu podłączenia nowego przewodu zasilającego do listwy zaciskowej należy zabezpieczyć przewód przed
wyrwaniem zlistwy zaciskowej.
• W celu zainstalowania urządzenia w wycięciu w blacie i następnego podłączenia do sieci elektrycznej należy
postępować wtaki sam sposób, jak opisano wyżej.
Jednofazowe połączenie listwy zaciskowej płyty grzejnej za pomocą 3-żyłowego przewodu zasilającego
(230 V)
Do podłączenia należy użyć kabla ominimalnym przekroju przewodów 4 mm
2
.
ROZWIĄZYWANIE PROBLEMÓW
Opis usterki Możliwa przyczyna Rozwiązanie
Po włączeniu płyty
grzejnej reaguje system
zabezpieczenia instalacji
elektrycznej domu
Obciążenie prądowe
jest za duże dla instalacji
elektrycznej domu.
Należy sprawdzić, czy pobór mocy przez
wszystkie włączone urządzenia nie przekracza
maksymalnego obciążenia instalacji elektrycznej
domu. Należy sprawdzić, czy parametry
podłączanego napięcia izabezpieczenia
nadmiarowo-prądowego są zgodne zwartościami
podanymi na tabliczce znamionowej urządzenia.
Po naciśnięciu przycisku
do włączenia/wyłączenia
płyty grzejnej, płyta
grzejna się włączy, ale nie
działa wyświetlacz przy
poszczególnych polach
grzejnych
Awaria układu
elektronicznego zasilania
Konieczna wymiana układu elektronicznego
zasilania. Należy skontaktować się
zautoryzowanym centrum serwisowym.
Awaria elektronicznego
układu sterowania
Konieczna wymiana elektronicznego
układu sterowania. Należy skontaktować się
zautoryzowanym centrum serwisowym.

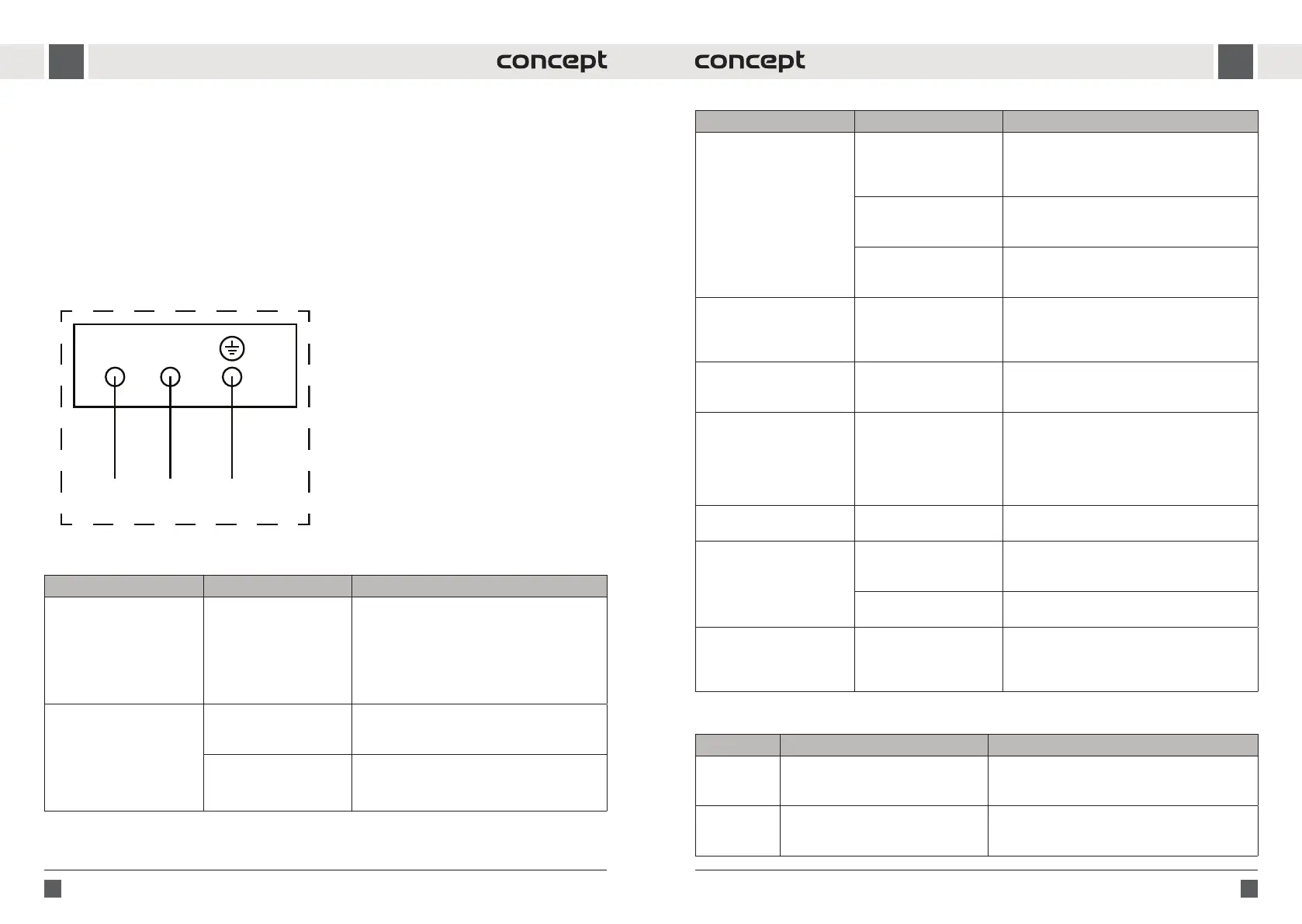

Rys. 9
L N
Brązowy
Niebieski
Zielony żółty
L-N:220-240V~
Opis usterki Możliwa przyczyna Rozwiązanie
Po ustawieniu stopnia mocy
pola grzejnego, pole grzejne
nie ogrzewa
Przegrzanie pola grzejnego
Temperatura pola grzejnego jest za wysoka.
Należy sprawdzić, czy działa wentylator chłodzący
umieszczony wdolnej części płyty grzejnej. Jeżeli
wentylator działa, należy zwrócić się do serwisu.
Awaria wentylatora
chłodzącego
Konieczna wymiana wentylatora chłodzącego.
Należy skontaktować się zautoryzowanym
centrum serwisowym.
Awaria układu
elektronicznego zasilania
Konieczna wymiana układu elektronicznego
zasilania. Należy skontaktować się
zautoryzowanym centrum serwisowym.
Pole grzejne ogrzewa, ale
wyświetlacz nie działa
Awaria elektronicznego
układu sterowania, albo
układu elektronicznego
zasilania
Należy ponownie nacisnąć przyciski do włączenia
iwyłączenia płyty grzejnej, ijeszcze raz wykonać
ustawienia poszczególnych pól grzejnych.
Płyta grzejna wyłącza się
wtrakcie gotowania
Nastąpiło przypadkowe
naciśnięcie przycisku do
włączenia/wyłączenia
Należy ponownie nacisnąć przyciski do włączenia
iwyłączenia płyty grzejnej, ijeszcze raz wykonać
ustawienia poszczególnych pól grzejnych.
Pęknięcia lub szczeliny na
płycie szklano-ceramicznej
Na płytę grzejną upadło
naczynie, powodując
uszkodzenie szklano-
ceramicznej płyty grzejnej
Należy natychmiast wyłączyć płytę grzejną
naciśnięciem przycisku do włączenia/wyłączenia
albo odpowiednim wyłącznikiem instalacyjnym,
oraz odłączyć płytę grzejną od sieci elektrycznej.
Należy skontaktować się zautoryzowanym
centrum serwisowym.
Dotykowe elementy sterujące
nie reagują.
Panel sterowania jest
zablokowany.
Odblokowanie panelu sterowania, patrz paragraf
„Zaawansowane funkcje urządzenia”.
Dotykowe elementy sterujące
nie są responsywne.
Na panelu sterowania
znajduje się niewielka
warstwa wody.
Upewnij się, że panel sterowania jest suchy.
Można jej dotknąć
opuszkiem palca.
Podczas dotykania przycisków należy używać
całego brzucha palca, a nie tylko jego czubka.
Podczas korzystania z
niektórych pojemników
słychać trzaskanie i klikanie.
Może to być spowodowane
konstrukcją naczynia -
warstwy różnych metali
wibrują w różny sposób.
To nie jest usterka.
KOMUNIKATY OBŁĘDZIE
Kod Opis błędu Możliwa przyczyna
E0 Error 0.
Wymagana wymiana elektroniki zasilacza.
Należy skontaktować się z autoryzowanym centrum
serwisowym.
E1/E2/E7
Wadliwe działanie czujnika temperatury
strefy gotowania.
Konieczna wymiana układu elektronicznego
zasilania. Należy skontaktować się
z autoryzowanym centrum serwisowym.
