SKSK
Demontáž
Ak prístroj demontujete, treba dodržať správne poradie úkonov:
1. Vypnite istič aodpojte prívodný kábel od svorkovnice.
2. Uvoľnite upevňovacie príchytky.
3. Vyberte varnú dosku aopatrne vytiahnite prívodný kábel.
Pripojenie do elektrickej siete
• Spotrebič môže pripojiť iba kvalikovaný odborník!
• Ak je spotrebič pripojený priamo do elektrickej siete, musí byť istený ističom, ktorý zodpovedá prúdovému isteniu
na typovom štítku spotrebiča.
• Overte, či pripojené napätie aprúdové istenie zodpovedá výkonovým hodnotám na typovom štítku spotrebiča.
Hlavne pri jednofázovom pripojení (230 V) by mohlo dôjsť kpreťaženiu inštalovaného elektrického obvodu.
• V prípade pripojenia varnej dosky do elektrickej siete jednofázovo (pozri Zapojenie svorkovnice spotrebiča)
nemožno využiť všetky varné zóny na maximálny výkon. Varná doska automaticky znižuje príkon jednotlivých
varných zón, aby nedošlo kvýkonovému preťaženiu príslušného ističa.
• Na pripojenie do elektrickej siete odporúčame použiť samostatne istený elektrický obvod.
• Používajte iba rozvody elektrického napätia sochranným vodičom PE.
• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble. Mohli by spôsobiť požiar zprehriatia.
• Svorkovnica prívodného kábla alebo príslušný istič spotrebiča musia byť voľne prístupné aj po inštalácii.
• Elektrickú bezpečnosť spotrebiča možno garantovať iba vtedy, ak je ochranná svorka spotrebiča spojená
sochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho
alebo nesprávneho ochranného spojenia.
• Prívodný kábel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi časťami spotrebiča a nebol
deformovaný a nadmerne ohýbaný.
• V prípade odpojenia varnej dosky od elektrickej siete dôjde k vynulovaniu všetkých nastavených parametrov
akuzamknutiu ovládania varnej dosky.

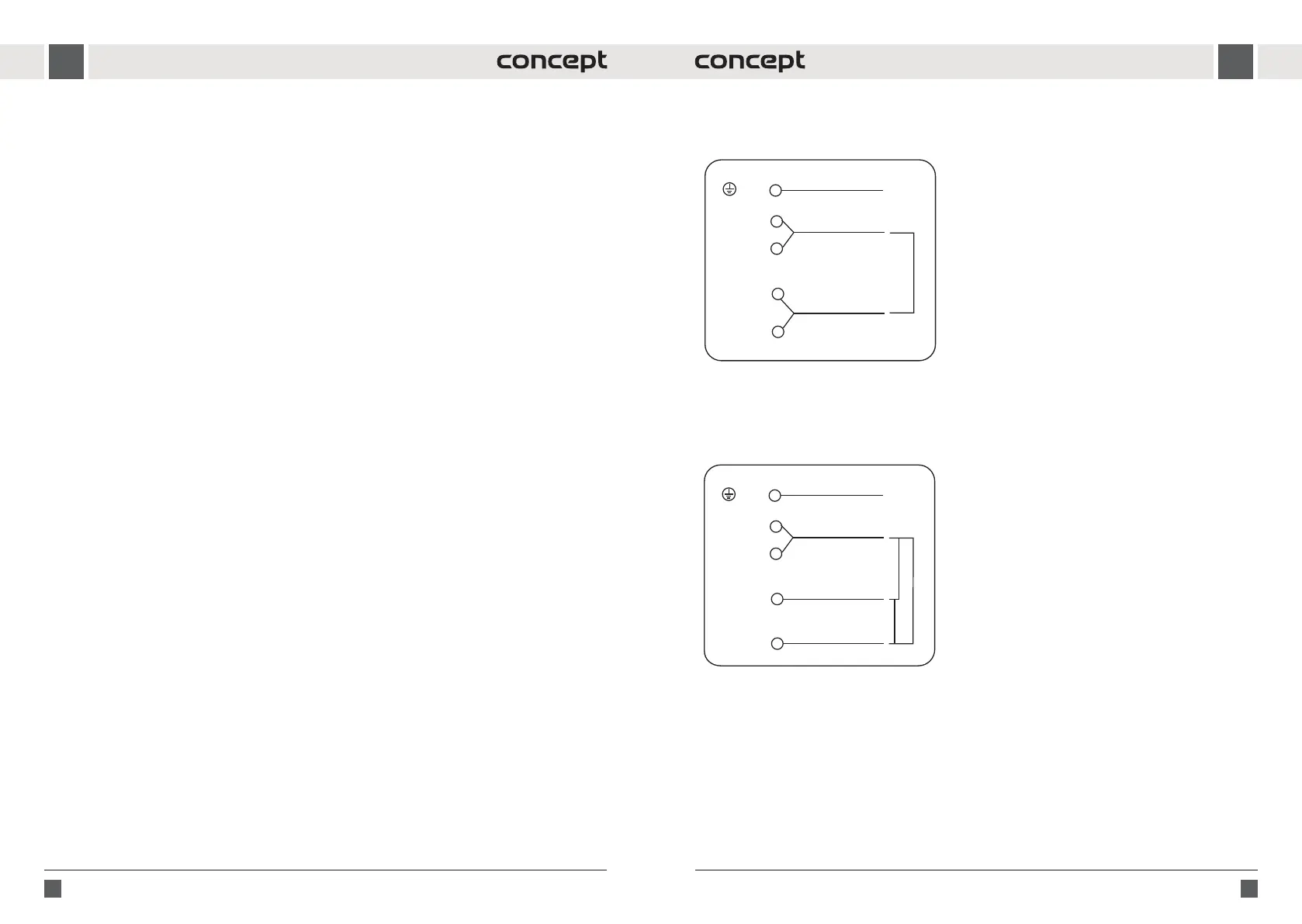

Zapojenie svorkovnice spotrebiča
• Varná doska je už zvýroby opatrená prívodným káblom. Ak by bola zdôvodu poškodenia prívodného kábla nutná
jeho výmena, na Obr. 11 alebo na Obr. 12 je vyobrazené zapojenie svorkovnice.
• Prívodný kábel treba nahradiť káblom rovnakého typu spríslušným prierezom vodičov.
• Po pripojení nového prívodného kábla do svorkovnice kábel zaistite proti vytrhnutiu zo svorkovnice.
• Pri inštalácii spotrebiča do výrezu v pracovnej doske a následnému pripojeniu do elektrickej siete postupujte
rovnakým spôsobom, ako je opísané vyššie.
Jednofázové zapojenie svorkovnice varnej dosky 3-žilovým prívodným káblom (230 V)
Na pripojenie použite kábel, ktorý bude mať minimálny prierez vodičov 4 mm
2
.
Dvojfázové zapojenie svorkovnice varnej dosky 4-žilovým prívodným káblom (400 V)
Na pripojenie použite kábel, ktorý bude mať minimálny prierez vodičov 2,5 mm
2
.
Obr. 11
Obr. 12
380-415V~
220-240V~
220-240V~
1
2
3
4
5
N1
L1
L2
N2
220-240V~
1
2
3
4
5
L1
L2
N1
N2
Žlto/Zelená
Žlto/Zelená
Modrá
Hnedá
Hnedá
Modrá
Čierná
