Installationsanleitung
Verbinden Sie den Adapter mit dem Gerät und dem Fenster
Modell A Modell B
Modell C Modell D
1

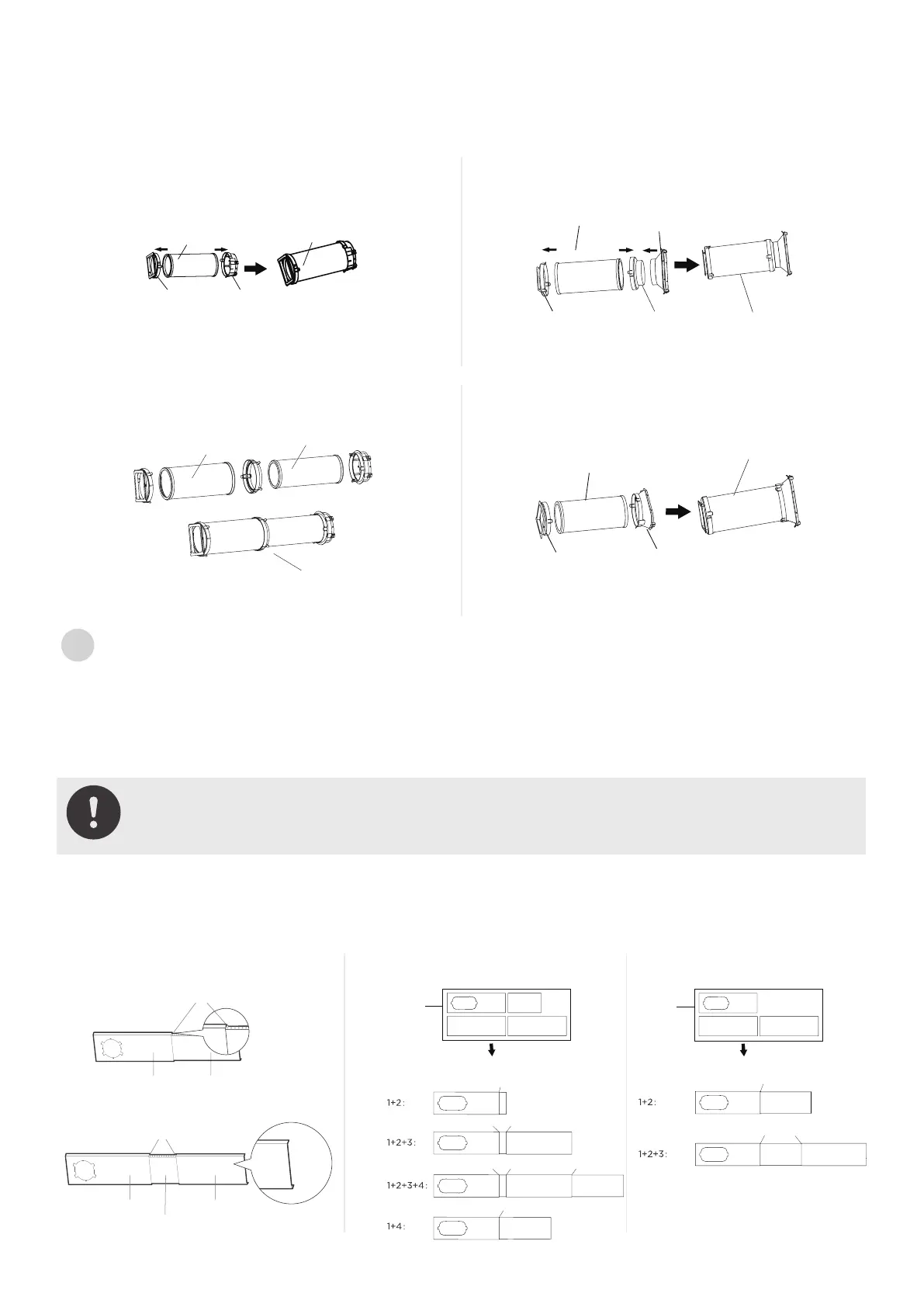

Installation der Abgasschlauchbaugruppe (für den Fenstereinbau)
Drücken Sie den Abgasschlauch (oder den verlängerten Abgasschlauch) in den Fensterschieberadapter
und den Gerätadapter und klemmen Sie ihn automatisch durch die elastischen Schnallen des Adapters
fest.
NOTE:
Bitte installieren Sie die Abgasschlauchbaugruppe gemäß dem im Kit
enthaltenen Zubehör.
MODELL A MODELL B MODELL C
19
Abgasschlauch
Abgasschlauc-
hbaugruppe
Geräteadapter
Fenstersch-
ieberadapter
Abgasschlauch
Geräteadapter
Fensterschi-
eberadapter
Abgasschlau-
chbaugruppe
Luftabzugskanal
Abgasschlauch
Verlängerter
Auspuffschlauch
Abgasschlauchbaugruppe
Abgasschlauch
Abgasschlau-
chbaugruppe
Geräteadapter
Luftabzugskanal
Schraube
Schraube
Außer-
halb
Innerhalb
Fensterschieber A
Fensterschieber B
Fensterschieber C
Fensterschieber B
Fensterschieber A
oder
Fensterschieber
Vor der Montage
Nach der Montage
Schraube
Schraube
Schraube
Schraube
Schraube
Schraube
Schraube
Fensters-
chieber
Vor der Montage
Nach der Montage
Schraube
Schraube
Schraube
