Guida all'installazione
Collegare l'adattatore all'unità e alla finestra
Modello A Modello B
Modello C Modello D
1

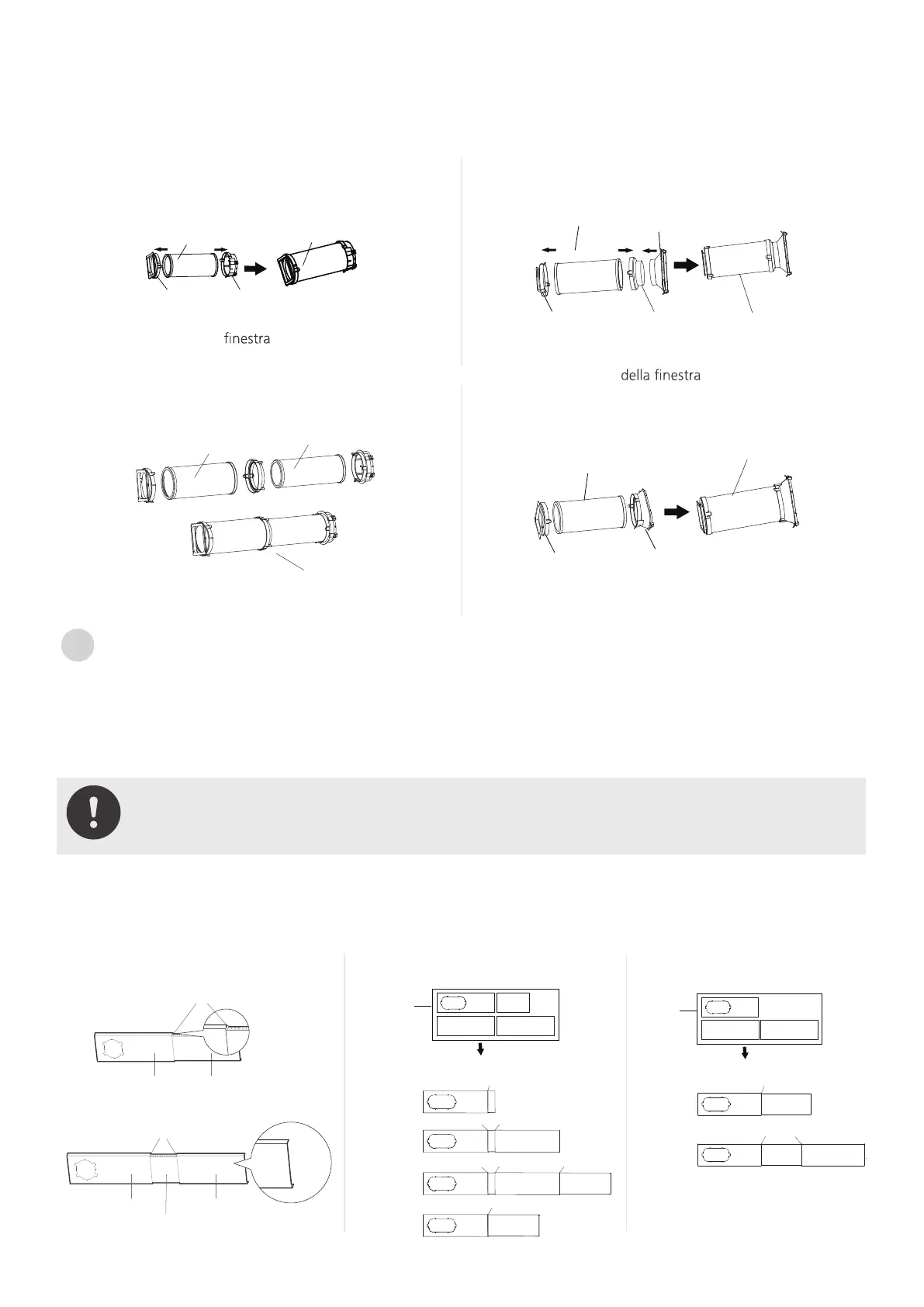

Installazione del gruppo del tubo di uscita (in base al tipo di finestra)
Premere il tubo di uscita (o il tubo di uscita esteso) nell'adattatore della guida di scorrimento della
finestra e nell'adattatore dell'unità, che vengono bloccati automaticamente dalle fibbie elastiche degli
adattatori.
NOTA:
installare il gruppo del tubo di uscita in base ai raccordi presenti nel kit.
Modello A Modello B Modello C
19
Tubo di uscita
Gruppo tubo di
uscita
Adattatore per guida
di scorrimento della
Adattatore
unità
Tubo di uscita
Adattatore
unità
Adattatore
per guida di
scorrimento
Gruppo tubo
di uscita
Apertura di
uscita dell'aria
Tubo di uscita
Tubo di uscita esteso
Gruppo tubo di uscita
Tubo di uscita
Adattatore
unità
Apertura di
uscita dell'aria
Gruppo tubo
di uscita
Bullone
Bullone
Guida di scorrimento
della finestra A
Guida di scorrimento
della finestra A
Guida di scorrimento della finestra B
Guida di scorrimento
della finestra C
o
Guida di scorrimento
della finestra B
Esterno
Interno
1+2：
1+2+3：
1+2+3+4：
1+4：
Guide di
scorrimento
della finestra
Bullone
Bullone
Bullone
Bullone
Bullone
Bullone
Bullone
Prima del montaggio
Dopo il montaggio
1+2：
1+2+3：
Prima del montaggio
Guide di
scorrimento
della finestra
Dopo il montaggio
Bullone
BulloneBullone
