Guide d'installation

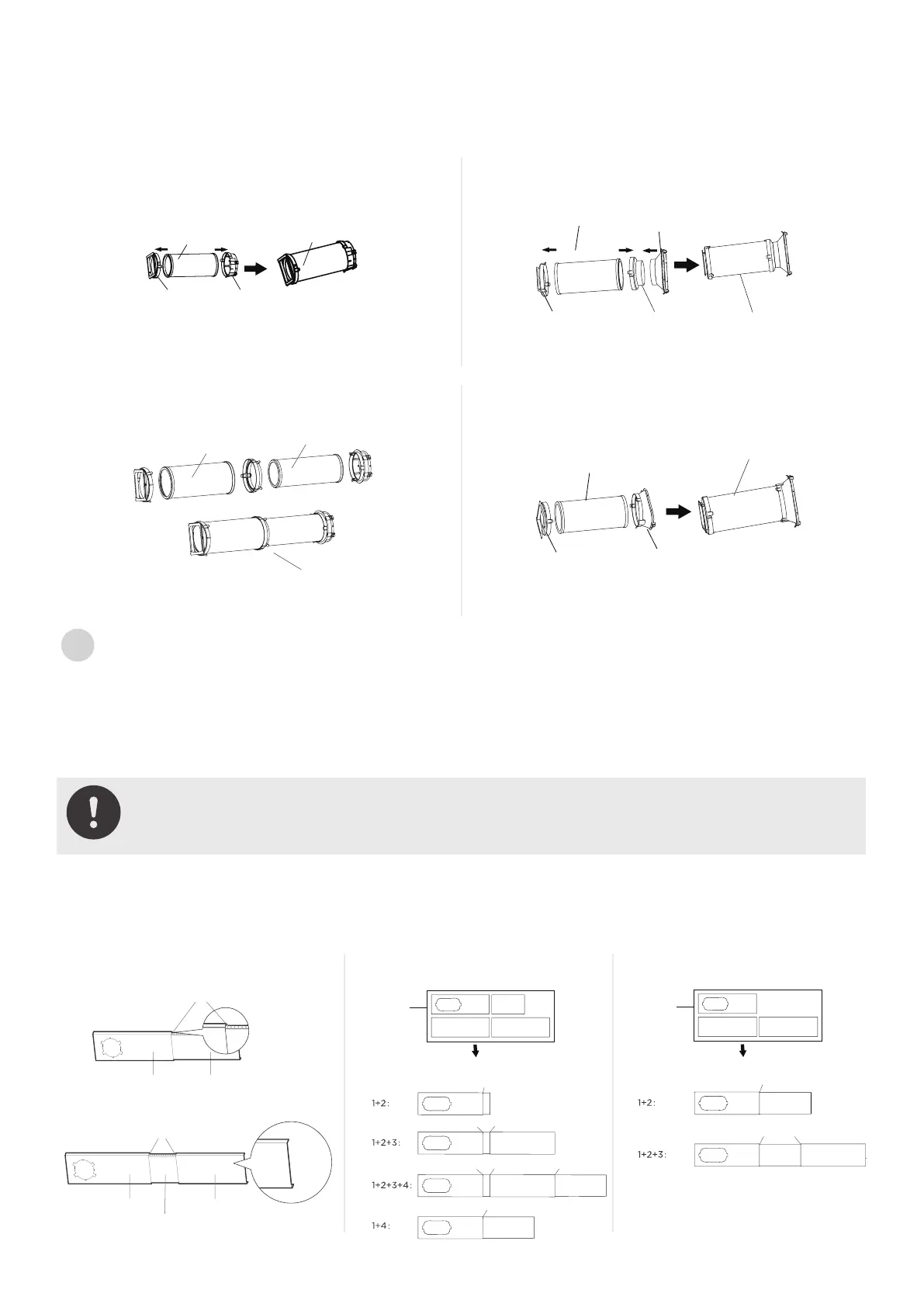

Raccordez l'adaptateur à l'unité et à la fenêtre
Modèle A Modèle B
Modèle C Modèle D
1
Installation de l'assemblage du tuyau d'échappement (type de fenêtre)
Enfoncez le tuyau d'échappement (ou le tuyau d'échappement rallongé) dans l'adaptateur pour
coulisseau de fenêtre et l'adaptateur de l'appareil, en le serrant automatiquement par les boucles
élastiques des adaptateurs.
REMARQUE :
Installez l’assemblage du tuyau d'échappement selon les instructions de
votre kit.
Modèle A Modèle B Modèle C
19
Tuyau
d’échappement
Assemblage
du tuyau
d’échappement
Adaptateur
d’appareil
Adaptateur pour
coulisseau de
fenêtre
Tuyau
d’échappement
Adaptateur
d’appareil
Adaptateur
pour
coulisseau
de fenêtre
Assemblage
du tuyau
d’échappement
Passage
d'échappement d'air
Tuyau
d’échappement
Tuyau
d'échappement
rallongé
Assemblage du tuyau d’échappement
Tuyau
d’échappement
Assemblage
du tuyau
d’échappement
Adaptateur
d’appareil
Passage
d'échappement d'air
Boulon
Boulon
Extérieur
Intérieur
Coulisseau de fenêtre A
Coulisseau de fenêtre B
Coulisseau de fenêtre C
Coulisseau de fenêtre B
Coulisseau de fenêtre A
ou
Coulisseau
de fenêtre
Avant l’assemblage
Après l'assemblage
Boulon
Boulon
Boulon
Boulon
Boulon
Boulon
Boulon
Coulisseau
de fenêtre
Avant l’assemblage
Après l'assemblage
Boulon
Boulon
Boulon
