INSTALLATION
WANDBOHRUNG UND HALTERUNGSBEFESTIGUNG
&
Vertikale Bezugslinie

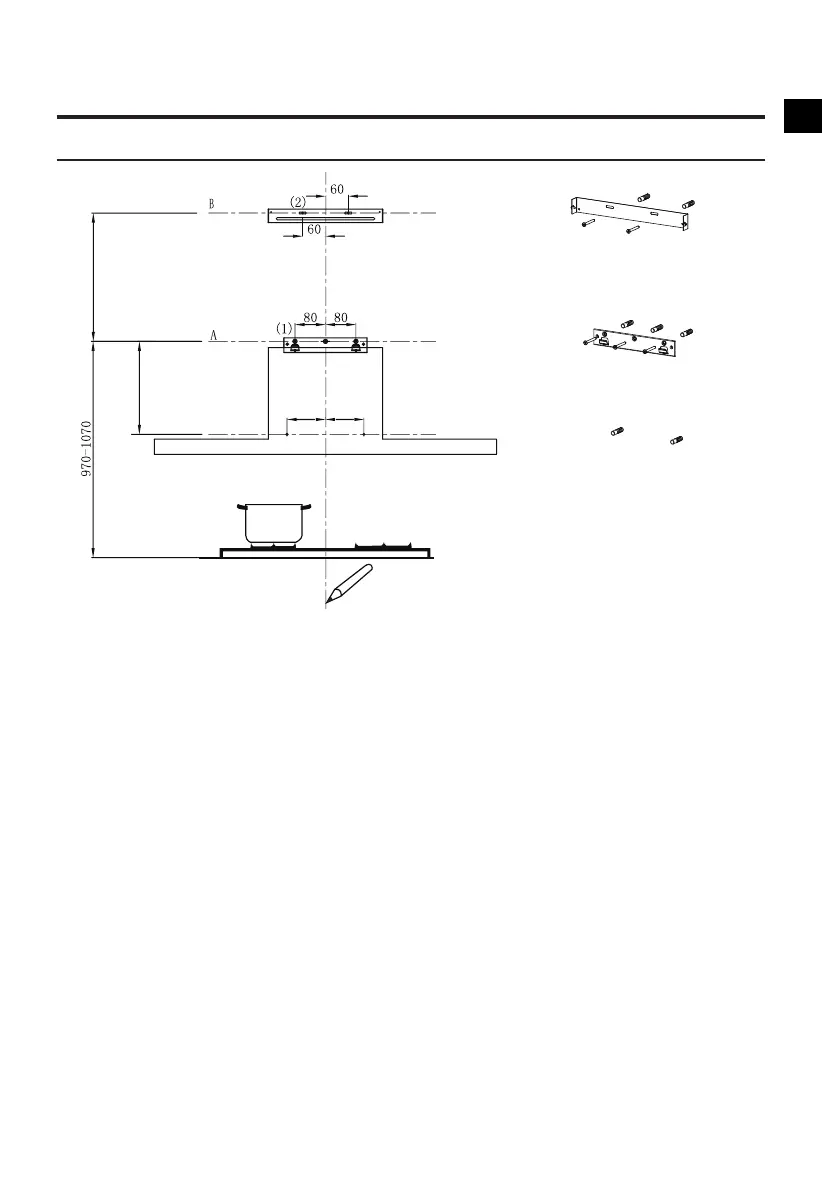

Fahren Sie in einem ersten Schritt mit den folgenden Zeichnungen fort:
Eine vertikale Linie bis zur Decke oder bis zur oberen Grenze in der Mitte des Bereichs, in dem die
Haube angebracht werden soll.
Eine horizontale Linie A in einer Höhe von 970 bis 1070 mm über der Herdplatte.
Eine horizontale Linie B, die sich
700 mm über der horizontalen Linie A befindet.
Eine horizontale Linie C, die 243 mm unterhalb der horizontalen Linie A verläuft.
Punkte markieren:
Markieren Sie einen Punkt (1) auf der horizontalen Linie A, 80 mm von der vertikalen Bezugslinie
entfernt.
Wiederholen Sie diesen Vorgang auf der anderen Seite und auf der vertikalen Referenzlinie und
überprüfen Sie, ob die drei Markierungen nivelliert sind.
Markieren Sie einen Punkt (2) auf der horizontalen Linie B, 60 mm von der vertikalen Bezugslinie entfernt.
Wiederholen Sie diesen Vorgang auf der anderen Seite und achten Sie darauf, dass die beiden
Markierungen auf derselben horizontalen Linie liegen.
Markieren Sie einen Punkt (3) auf der horizontalen Linie C, 100 mm von der vertikalen Bezugslinie
entfernt. Wiederholen Sie diesen Vorgang auf der anderen Seite und vergewissern Sie sich, dass die
beiden Markierungen in einer Linie liegen.
Befestigen Sie die Klammern:
Bohren Sie die Löcher an den markierten Stellen mit einem ɸ10 mm Bohrer.
Setzen Sie die Dübel 11 in die Löcher ein.
Befestigen Sie den Haubenbefestigungswinkel 20 mit 3 Schrauben 10 (5 x 50) an der horizontalen
Linie A.
Befestigen Sie einen Schornsteinbefestigungswinkel 21 mit 2 Schrauben 10 (5 x 50) an der
horizontalen Linie B.
