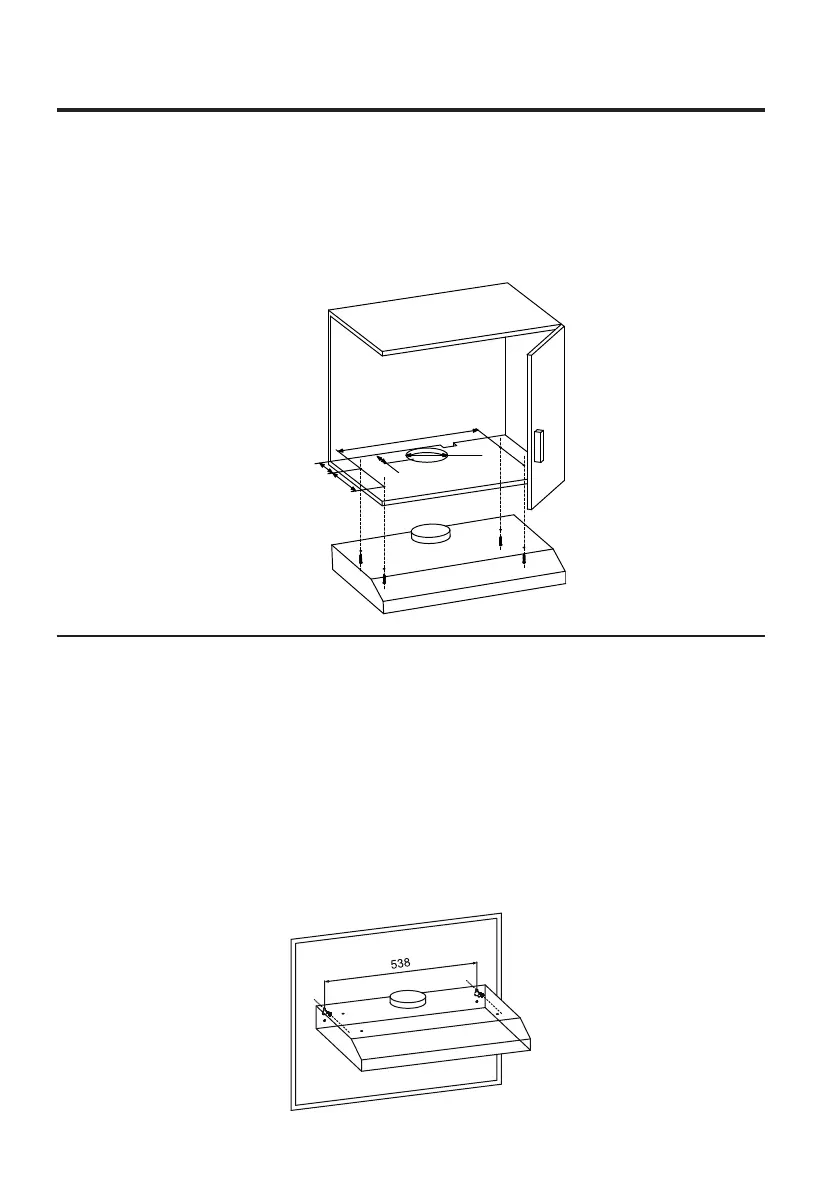

SCHRANKMONTAGE-INSTALLATION
Bohren Sie ein Loch mit einem Durchmesser von 130 mm und vier Löcher mit einem
Durchmesser von 3,5 mm wie im Bild unten dargestellt.
ACHTUNG: Wenn Ihre Dunstabzugshaube im Umluftbetrieb arbeitet, ist es nicht notwendig, ein
Loch mit 130 mm Durchmesser zu bohren.
Verwenden Sie die 4 Schrauben, um die Dunstabzugshaube an einem Küchenschrank zu
befestigen, und überprüfen Sie den korrekten Sitz der Befestigungselemente, indem Sie die
Dunstabzugshaube vorübergehend befestigen. Wenn dies der Fall ist, befestigen Sie das Gerät
in seiner Position. Ziehen Sie ggf. die Schrauben nach.
WANDBEFESTIGUNG
Für die Wandmontage bohren Sie zwei Löcher mit einem Durchmesser von 10 mm und einer
Länge von 538 mm, wobei sich das Entlüftungsloch auf der Oberseite der Dunstabzugshaube in
der Mitte bendet (siehe Abbildung unten). Achten Sie darauf, dass die Haube direkt über dem
Kochfeld ausgerichtet ist.
Setzen Sie zwei Kunststodübel (mitgeliefert) in die Löcher ein.
Setzen Sie zwei Schrauben in die oberen beiden Kunststodübel ein und ziehen Sie sie so fest,
dass sie 3 mm aus der Wand herausragen.
Montieren Sie die Dunstabzugshaube auf die beiden Schrauben und markieren Sie die beiden
unteren Schraubenpositionen.
Entfernen Sie die Haube und bohren Sie die unteren beiden Schraubenlöcher und setzen Sie
die Kunststodübel ein.
Montieren Sie die Haube auf die oberen Schrauben, setzen Sie die unteren Schrauben ein und
ziehen Sie alle Schrauben vollständig fest.
7
130
480
70
100
180
