7
Befestigen Sie die Klammern (optional):
Bohren Sie die Löcher an den markierten Stellen mit einem φ10 mm Bohrer.
Setzen Sie die Dübel 11 in die Löcher ein.
Schrauben Sie 2 Schrauben 10 (5 x 50) an die Dübel 11 an der horizontalen Linie A; ungefähr die
vier Fünftel der Schrauben 10 (5 x 50) wurden in die Dübel 11 eingeschraubt, die zum Einhaken
der Haube verwendet wurden.
Einen Schornsteinbefestigungswinkel 21 mit 2 Schrauben 10 (5 x 50) an der horizontalen Linie B
befestigen.
Haken Sie den Haubenkörper ein
Hängen Sie den Haubenkörper an den 2 Schrauben 10 (5 x 50) an der horizontalen Linie A ein.

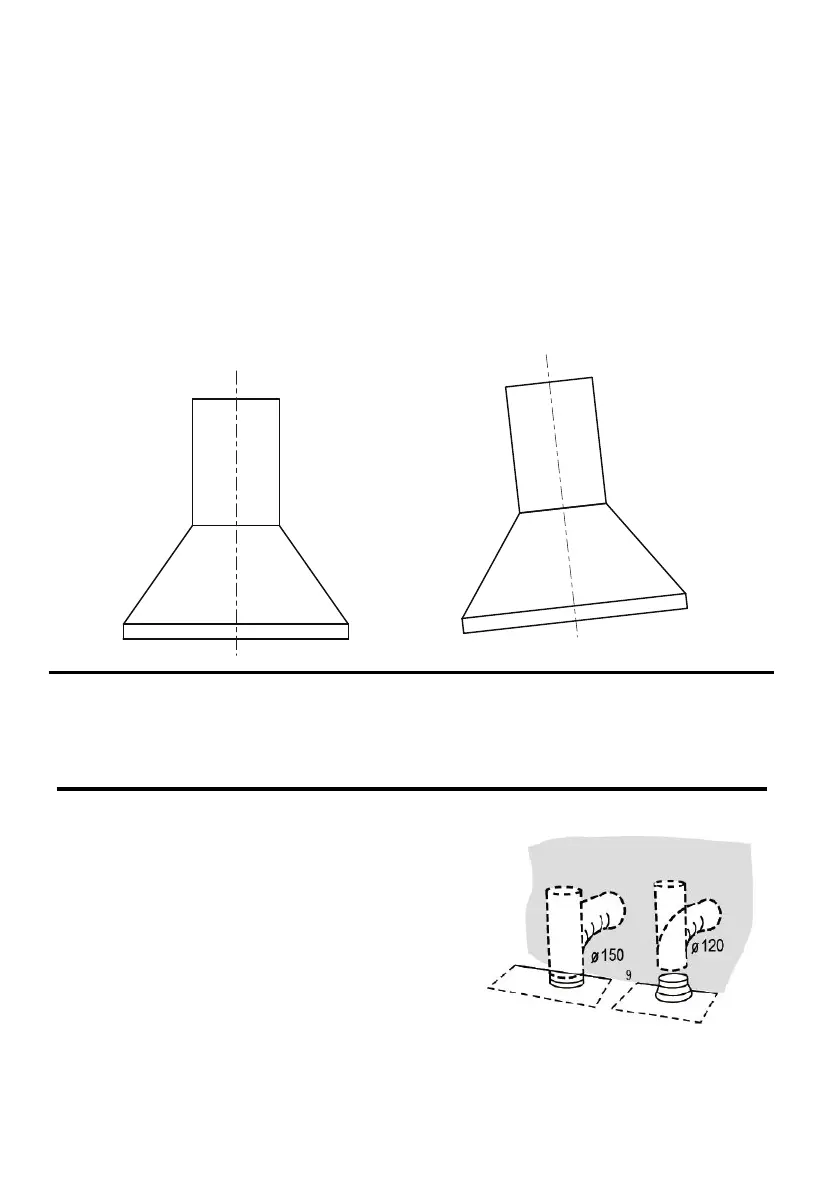

Richten Sie den Haubenkörper selbst aus.
Entfernen Sie den Filter von der Innenseite des Haubenkörpers, befestigen Sie die Schrauben 10 an
den Punkten (3) an den Dübeln 11.
Recht
Falsch
VERBINDUNGEN
LUFTABZUGSSYSTEM IN KANALAUSFÜHRUNG
Bei der Installation der kanalisierten Version ist die
Haube mit einem flexiblen oder starren Rohr ɸ 150 oder ɸ
120 mm an den Schornstein anzuschließen, wobei die
Wahl des Rohres dem Installateur überlassen bleibt.
Wenn Sie einen ɸ 120-mm-Luftabzugsanschluss
installieren möchten, setzen Sie den
Reduzierflansch 3 am Auslass des Haubenkörpers
ein.
Fixieren Sie das Rohr 4 mit genügend Rohrschellen
(nicht mitgeliefert).
Entfernen Sie mögliche Aktivkohlefilter.
