13
Comprise entre 100 W et 2 kW : ce sont les 4 premiers voyants du bargraphe
qui clignotent.
Comprise entre 2 kW et 60 kW : ce sont les 3 premiers voyants du bargraphe
qui clignotent.
Comprise entre 60 kW et 300 kW : ce sont les 2 premiers voyants du bargraphe
qui s’allument.
> 300 kW : l’appareil n’afche rien et n’émet aucun son.
3.5. DÉTECTION DE PHASE
Le C.A 771 effectue une détection de phase unipolaire. C’est à dire qu’il suft de
brancher une seule pointe de touche pour savoir si une phase est présente.
Attention : La détection de phase n’est pas une vérication d’absence de tension.
Pour fonctionner correctement, la détection de phase doit être utilisée sur des
réseaux référencés à la terre.
Elle permet, par exemple, de savoir où se trouve la phase sur une prise pour un
réseau référencé à la terre.

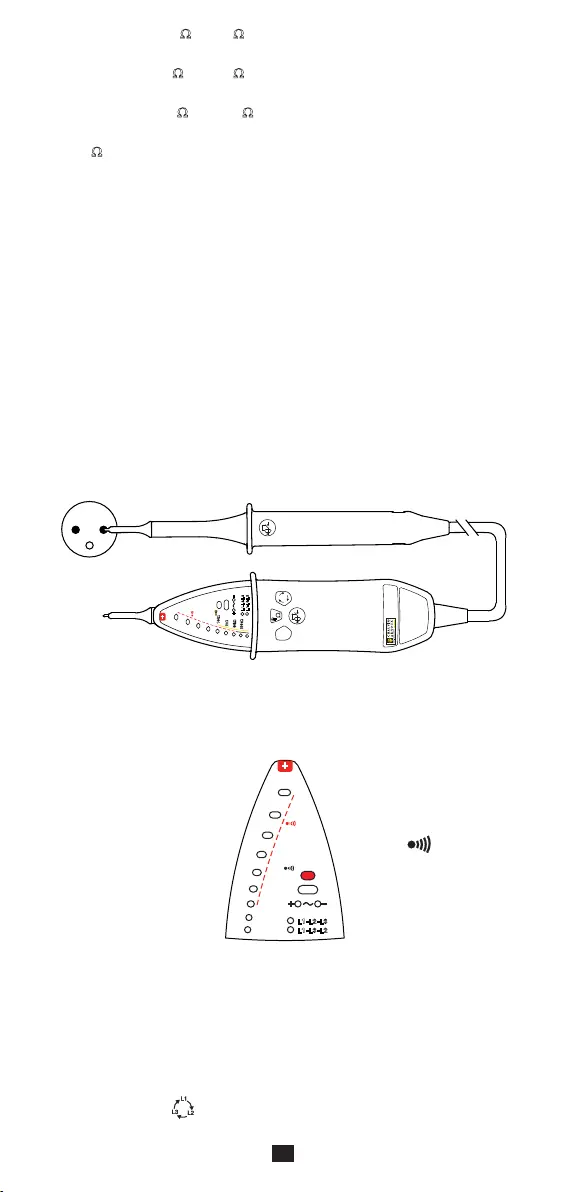

Connectez la pointe de touche noire sur la borne L1.
Placez vos mains derrière la garde de l’appareil.
Placez la pointe de touche sur l’élément à tester et maintenez fermement le contact.
SAFETY TESTER
1
0
0
0
V
C
A
T
.
I
V
400
230
127
50
690
1000
1400
12
24
+
L1-L2-L3
L1-L3-L2
+
-
ELV
Ph
AC
DC
V
C.A 771
100Ω
2kΩ
60kΩ
300kΩ
AUTO
TEST
30mA
L3
L1
L2
30mA
L1
Ω
Si la pointe de touche est bien sur la phase, le voyant Ph (phase) clignote l’appareil
émet des bips sonores.
400
230
127
50
690
1000
1400
12
24
+
L1-L2-L3
L1-L3-L2
+
-
ELV
Ph
AC
DC
V
100Ω
2kΩ
60kΩ
300kΩ
Attention : ce n’est pas parce que le voyant Ph ne clignote pas qu’il n’y a pas de
tension dangereuse sur la prise.
3.6. ORDRE DES PHASES
Placez la pointe de touche noire sur la première phase du système triphasé et la
pointe de touche rouge sur la deuxième phase. L’appareil indique la tension présente.
Appuyez sur le bouton .
