1. PRESENTATION :
Le CA 6503 est un appareil de mesure électrique destiné à la mesure d'isolement
(1 à 500MΩ sous 250 ou 500VDC et 10 à 5000MΩ sous 1000VDC). Un indicateur
de présence de tension permet de s'assurer de l'absence de tension alternative
sur le circuit à tester.
Cet appareil est en permanence disponible car ne nécessitant aucun entretien
d'utilisation. Une génératrice à magnéto fournit les différentes tensions de mesure
et de fonctionnement.
2. DESCRIPTION DES DIFFERENTS ELEMENTS,
ORGANES DE COMMANDE ET
FONCTIONNALITES

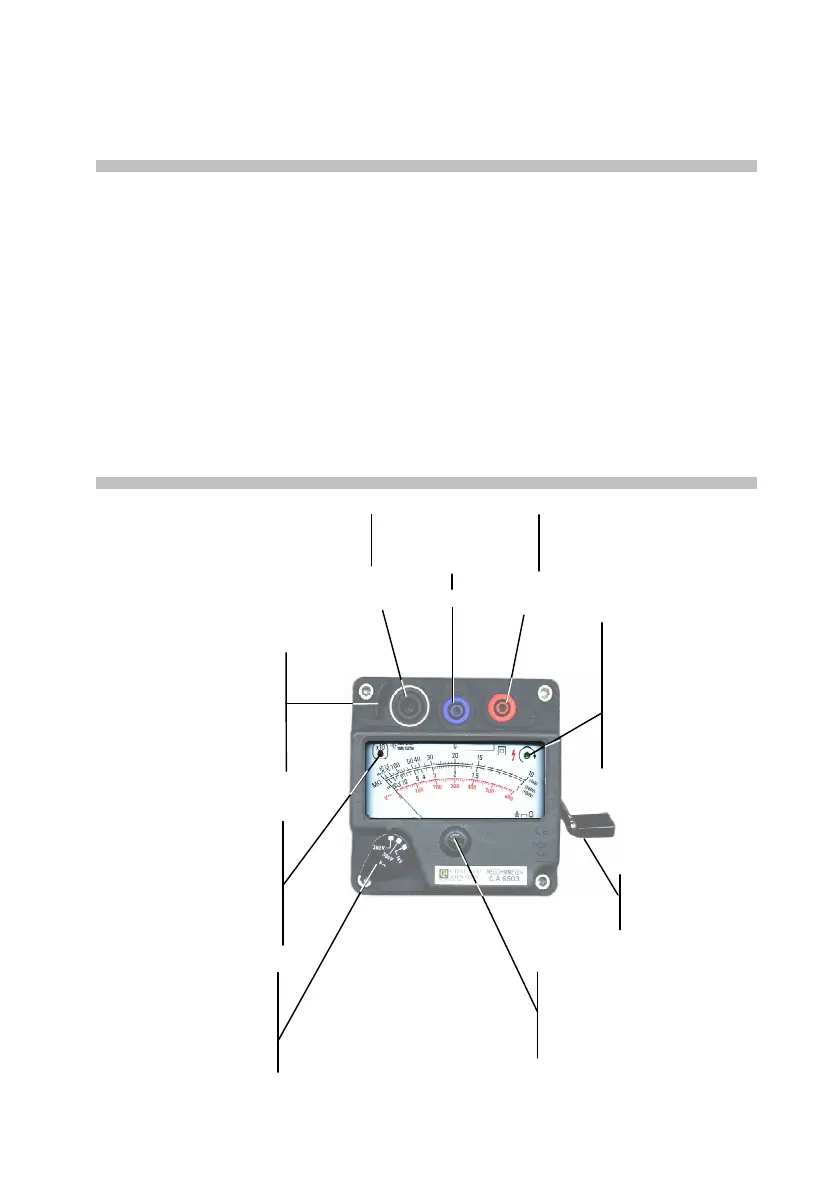

Commutateur de
calibre
à remettre en position
V∼ après usage
Garde physique servant
d'appui pour la main
gauche
lors du maniement de la
manivelle
.
Voyant lumineux rouge
allumé : multiplier la
lecture par 10 pour
obtenir le résultat (sur
échelle MΩ)
Bornes de mesure
Borne de garde
Noire Bleue Rouge
Voyant lumineux vert
allumé : signale la bonne
vitesse de rotation
de la magnéto, c'est à dire
la présence d'une tension
pouvant atteindre 1000V
DC
entre les bornes.
Manivelle escamotable
Vis de réglage
du zéro mécanique
du galvanomètre
