VIP Drive 83R Nova BH Rev. 3

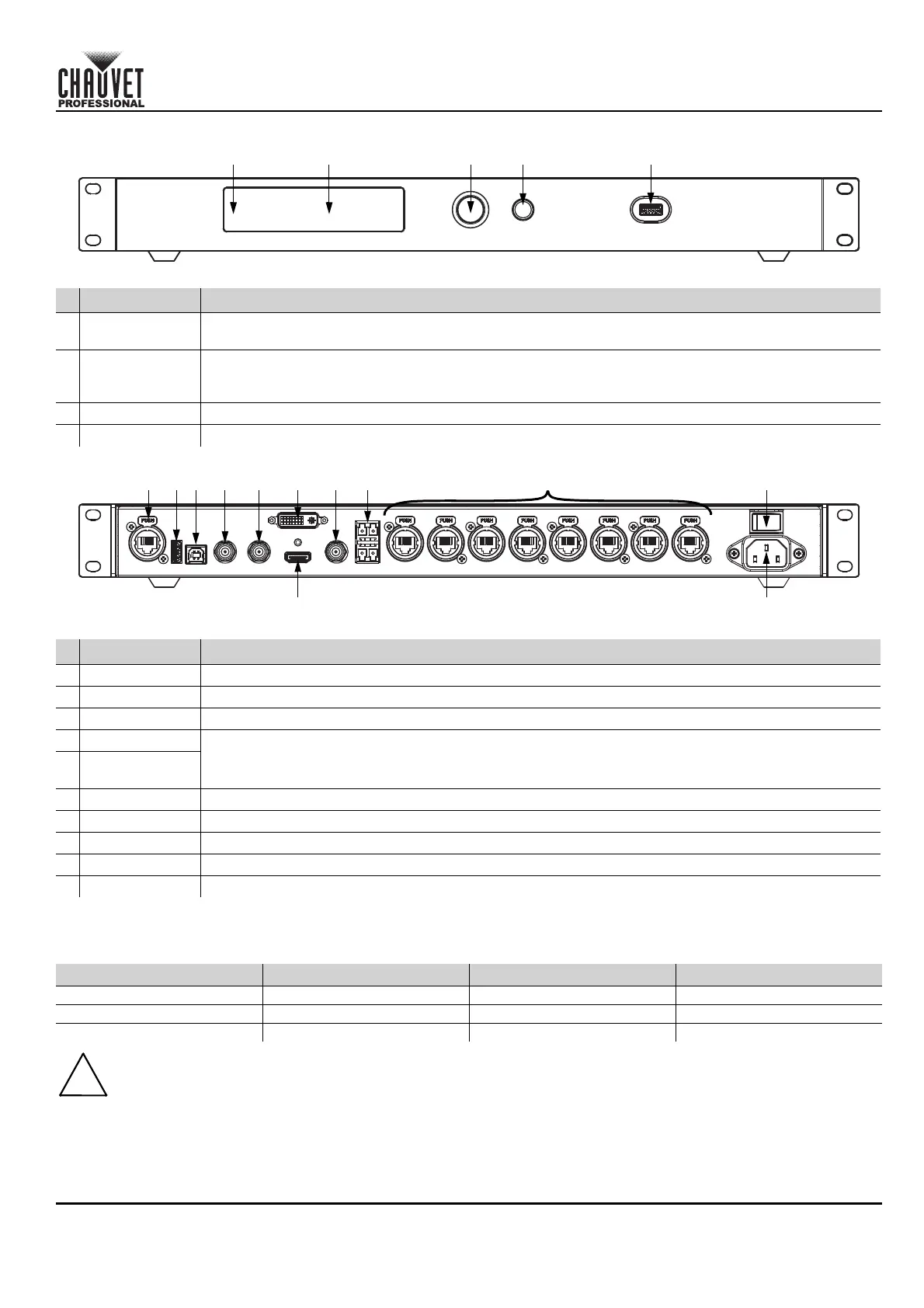

BEKNOPTE HANDLEIDING
Overzicht voorzijde product
Beschrijving bedieningspaneel
Overzicht achterzijde product
Beschrijving achterpaneel
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
AC-stekker
Montage
De VIP Drive 83R Nova past goed op een standaard 19" rek, of het kan op zijn voetjes op een vlakke ondergrond worden
geplaatst.
# Naam Functie
1 LED Indicator
Geeft productstatus aan: Normaal (blauw), Standby (knipperend), Geen signaal (oranje), of Alarm
(rood).
2
<MENU/ENTER>
Knop
Draaien om omhoog of omlaag door de menulijst te navigeren en een geselecteerde numerieke
waarde te te verhogen of te verlagen. Drukken om het huidige getoonde menu in te drukken of de
huidige geselecteerde waarde in de geselecteerde functie te plaatsen.
3 Back Button Sluit het huidige menu of functie af
4 USB Port USB Type A-poort voor verbinding met een pc
# Naam Functie
1ETHERNETNeutrik etherCON®-poort voor verbinding met een pc
2USB OUTUSB type A-uitvoerpoort voor stapelen naar andere apparaten
3USB INUSB type B-invoerpoort voor stapelen vanaf andere apparaten of verbinden met een pc
4GENLOCK IN
Voor signaalsynchronisatie van de gecascadeerde apparaten
5
GENLOCK
LOOP
6DVIDVI-video-ingangspoort
7HDMIHDMI-video-ingangspoort
8SDISDI-video-ingangspoort
9OPTGlasvezelpoorten voor video-invoer/uitvoer en back-up
10 OUTPUT 1–8 Neutrik etherCON®-poorten voor het verzenden van videosignalen naar video-producten
Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel Groen
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het
product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar
om te zetten of door het te ontkoppelen.
23 4LCD-display1
1234 5 6
7
89 10 Power Switch
Power Input
!
