DE
20
VIP Drive 83R Nova SAL Rev. 3
SCHNELLANLEITUNG

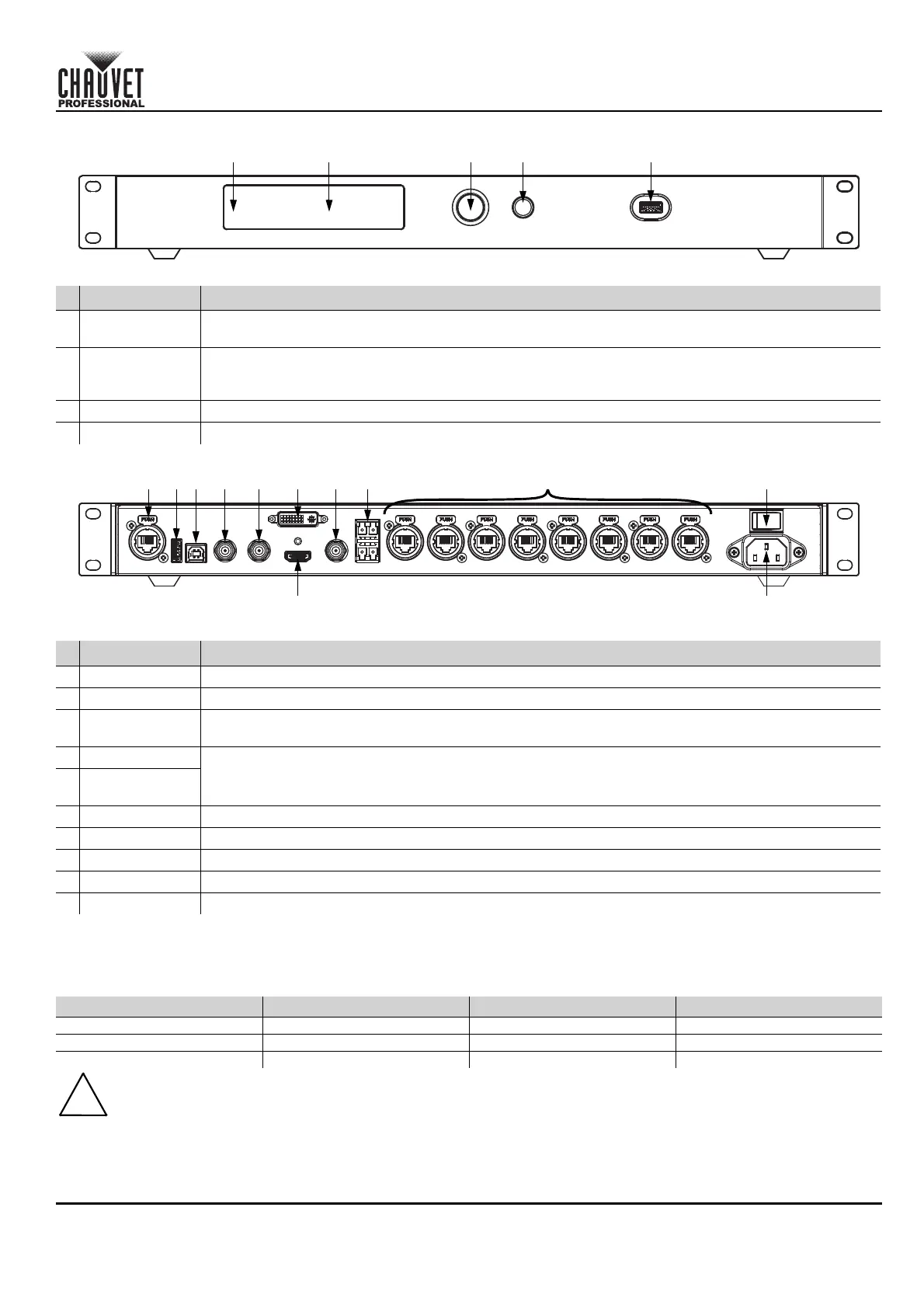

Produktübersicht, Vorderseite
Beschreibung des Bedienfeldes
Produktübersicht, Rückseite
Beschreibung des Bedienfeldes auf der Rückseite
Wechselstrom
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker
in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.
Wechselstromstecker
Montage
Der VIP Drive 83R Nova eignet sich für den Aufbau auf einem standardmäßigen 19-Zoll-Rack, kann alternativ aber auch
mit seinen Füßen auf einem flachen Untergrund aufgestellt werden.
# Name Funktion
1
LED-
Leuchtanzeige
Angezeigter Produktstatus: Normal (blau), Standby (blinkend), Kein Signal (orange) oder Alarm (rot).
2
<MENU/ENTER>
Knopf
Drehen Sie diesen Knopf, um nach oben oder unten durch die Menüliste zu scrollen und um einen
ausgewählten numerischen Wert zu erhöhen oder zu verringern. Drücken Sie diese Taste, um die aktuell
angezeigte Menüoption zu aktivieren oder den aktuell ausgewählte Wert in einer Funktion einzustellen.
3 Zurück-Taste Damit verlassen Sie das aktuelle Menü oder die Funktion
4 USB-Anschluss USB Typ A-Anschluss für die Verbindung mit einem PC
# Name Funktion
1ETHERNETNeutrik etherCON®-Anschluss für die Verbindung mit einem PC
2USB OUTUSB-Typ-A-Ausgangsanschluss für die Kaskadierung zu anderen Geräten
3USB IN
USB-Typ-B-Eingangsanschluss für Kaskadierung von anderen Geräten oder die Verbindung mit
einem PC
4GENLOCK IN
Zur Signalsynchronisation der kaskadierten Geräte
5
GENLOCK
LOOP
6DVIDVI-Videoeingang
7HDMIHDMI-Videoeingang
8SDISDI-Videoeingang
9OPTGlasfaseranschlüsse für Video-Eingang/Ausgang und Backup
10 OUTPUT 1–8 Neutrik etherCON®-Anschlüsse für die Ausgabe an LED-Videoprodukte
Anschluss Draht (USA) Draht (Europa) Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb Grün
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie
während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per
Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
23 4LCD-Anzeige1
1234 5 6
7
89 10 Stromschalter
Stromeingang
!
