Chapin Spot Sprayer Operator’s Manual - English
4S

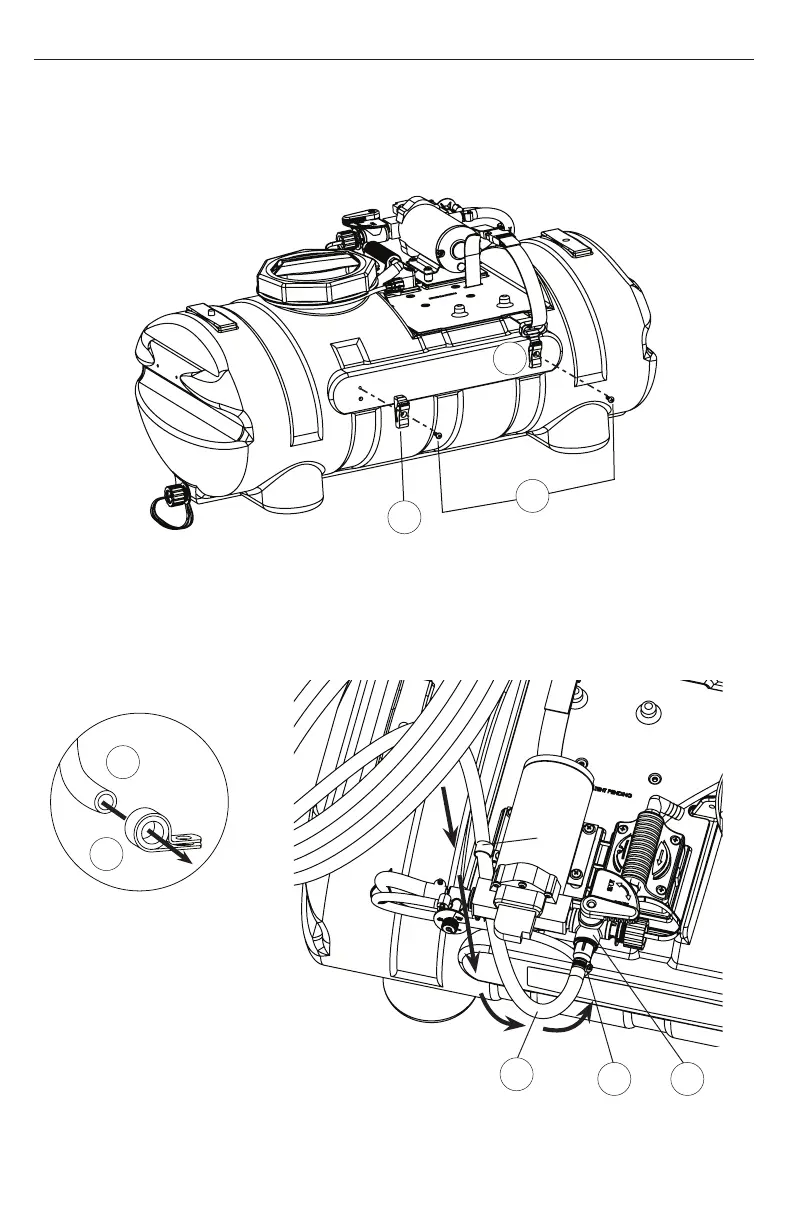

INSTALE LAS ABRAZADERAS DE LA VARILLA PULVERIZADORA
Use los tornillos (H-2) para instalar el sujetador para varilla (H-4) y el sujetador para varilla
del cinturón de nylon (como se muestra en la imagen) Nota: El sujetador para varilla que se
muestra al lado derecho puede encontrarse colgando del cinturón de nylon.
Pase la manguera de la varilla (C-1) por la abrazadera de bucle (H-6) y conecte la
manguera (C-1) a la válvula de desvío (C-4) usando la abrazadera de manguera (H-3).
Ajuste la abrazadera (H-3).
C-1
H-6
H-6
CONECTE LA MANGUERA A LA VÁLVULA DE DESVÍO
C-1
H-3 C-4
H-2
H-4
H-4
