8F
Figure 2
Figure 3
Figure 5
Joints toriques
Joint
torique
Figure 6
Base du cylindre
de pression
Figure 7
Figure 8
Marque d’alignement de
la pompe à membrane
Marque d’alignement
de la base du cylindre
de pression
Fente
d’enveloppe de
membrane
Figure 1

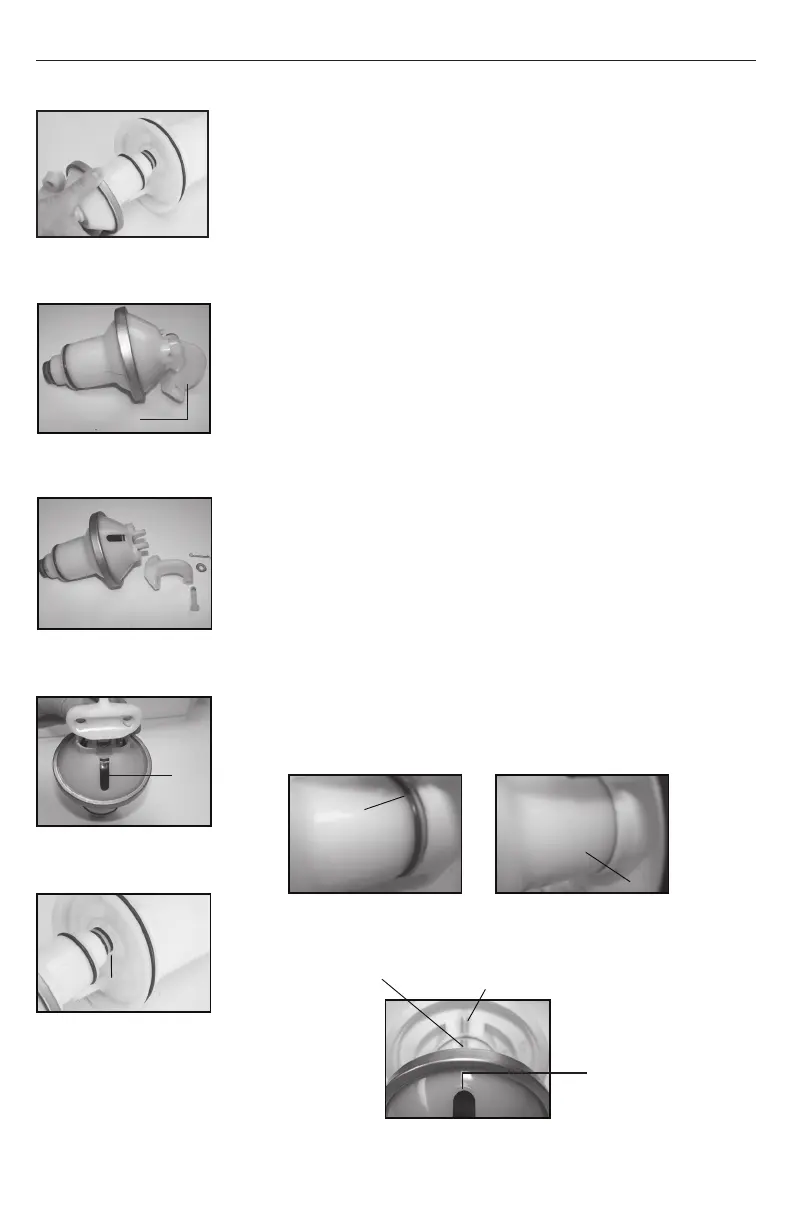

1) Dévissez la pompe à membrane de la base du cylindre de pression.
Il faudra peut-être utiliser une clé à sangle ou un autre moyen
mécanique (fig. 1).
2) Retirez la goupille fendue de la connexion du levier du pivot de
l’assemblage de la pompe à membrane. Retirez le levier et la
quincaillerie de connexion de l’assemblage de pompe à membrane
(fig. 2 et 3)
3) Jetez l’assemblage de pompe à membrane
4) Installez le levier du pivot et la quincaillerie de connexion pour le
nouvel assemblage de pompe à membrane Assurez-vous que
l’orientation soit appropriée selon la fente de l’enveloppe de la
membrane (fig. 4).
5) Appliquez du pétrolatum aux 2 joints toriques de la pompe à membrane
(fig. 5).Assemblage de pompe à membrane dans la base de la chambre
à pression (fig. 6), en vous assurant que le joint torique repose à
l’intérieur de la base de la chambre sous pression afin que le joint
torique n’apparaisse plus (fig. 7)
6) Alignez la marque d’alignement de la pompe à membrane avec la
marque d’alignement de la base du cylindre de pression (fig. 8). La fente
dans l’enveloppe de la membrane sera aussi alignée.
DÉMONTER ET REMPLACER LA POMPE À MEMBRANE
Connexion de
levier du pivot
Figure 4
Fente
d’enveloppe
de membrane
Manuel de l’ulisateur du pulvérisateur à dos Chapin - Français
