3S
SUJETADOR
PARA VARILLA
Or
SUJETADOR DE VARILLA PULVERIZADORA
La varilla pulverizadora se encaja fácilmente
en la manija. O la varilla puede sujetarse a la
manija de la bomba usando el sujetador para
varilla.
Manual del operador del pulverizador de mochila Chapin - Español

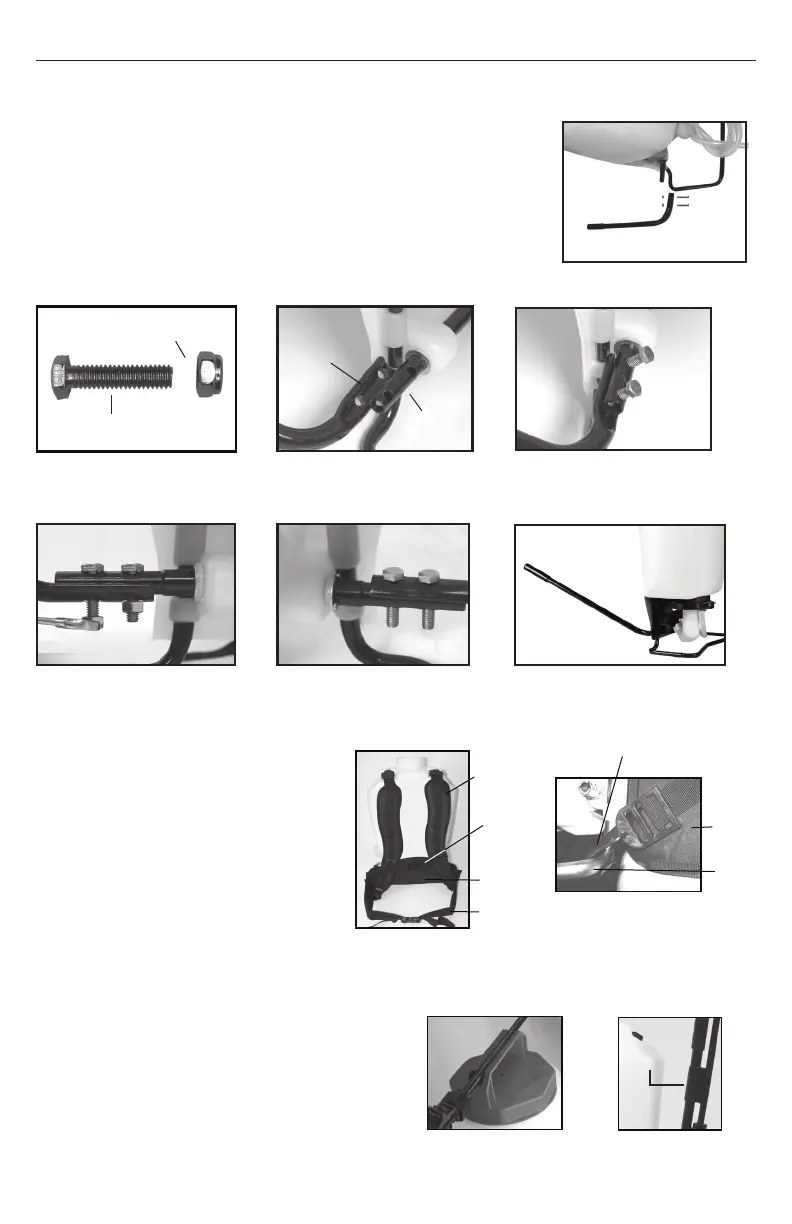

INSTALACIÓN DE LAS CORREAS PARA
HOMBROS
La correa de la mochila viene con varios
accesorios, entre ellos, la correa para
hombros, la correa de pecho, el cinturón,
el apoyo lumbar y la almohadilla para la
espalda (figura 1). La parte superior de la
correa para hombros está sujeta a la parte
superior del tanque y es desmontable. El
gancho del apoyo lumbar se sujeta al tubo
de base, en la parte inferior del tanque
(figura 2).
Gancho
Correa de
pecho
Apoyo
lumbar
Cinturón
Figura 1
Montaje de la correa
Tubo
de
base
Apoyo
lumbar
Figura 2
Conexión de gancho
Correa para
hombros
INSTALACIÓN DE LA MANIJA DE LA BOMBA
Se puede instalar la manija de la bomba en cualquiera de los dos lados del
eje de la bomba (A). Para instalar la manija de la bomba, coloque la manija
(C) sobre el eje (A) alineando los orificios de la manija de la bomba con los
orificios del eje. Deslice los pernos (B) a través de los orificios alineados como
se muestra en las figura 3. Apriete las tuercas (D) a los pernos. Hay orificios en
la manija de la bomba para permitir su montaje en el lado izquierdo (fig. 2-4) o
en el lado derecho (fig. 5).
Figura 1 Figura 2
Alinee los orificios
Figura 3
Deslice los pernos a través
de los orificios
Figura 5
En el lado izquierdo
Figure 4
Apriete las tuercas a los pernos
Perno con rosca
Contratuerca de nylon
Manija de
la bomba
Eje de
la bomba
Ensamblaje completo
A. Eje de la bomba
B. Perno
C. Manija de la bomba
D. La tuerca
