Cilindro de
presión
Cilindro
del pistón
Pistón
Cubierta
antipolvo

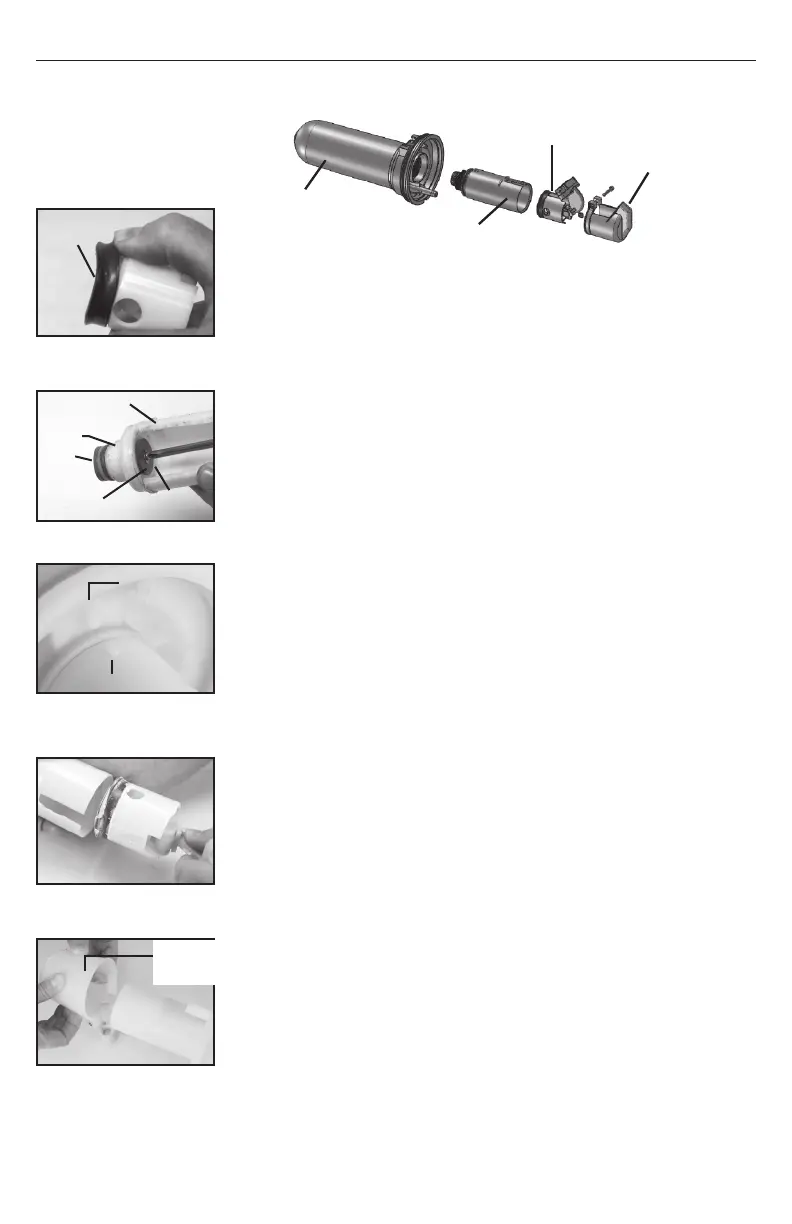

CÓMO REPARAR EL CONJUNTO DEL PISTÓN/CILINDRO
1. Retire el conjunto del cilindro de pistón girándolo en sentido
contrario a las agujas del reloj si está viendo el pulverizador desde la
parte inferior. Precaución: El cilindro del pistón puede tener bordes
filosos.
2. Verifique que no haya rayaduras verticales dentro del cilindro del
pistón y del pistón. Si alguno o ambos están rayados, debe
reemplazarlos.
3. Para remplazar el collarín, sáquelo de la corona del pistón con ayuda
del dedo pulgar. Verá las ranuras donde debe instalar el nuevo
collarín en la corona del pistón (fig. 1).
4. Hay 2 placas de válvula en el cilindro del pistón, una dentro del
cilindro y la otra en la parte superior externa. Las placas de la válvula
están en su lugar sujetadas por un tornillo y una arandela, y se las
puede retirar y reemplazar usando un destornillador de cabeza
Phillips. Los 2 anillos “o” también pueden retirarse y reemplazarse.
Asegúrese de que los anillos “o” estén colocados en sus ranuras en el
cilindro del pistón.
5. Engrase los 2 anillos “O” en el cilindro del pistón (no deje que caiga
grasa en la placa de válvula) y atornille el conjunto del pistón dentro
de la base del cilindro de presión. Atornille el cilindro del pistón en el
sentido de las agujas del reloj hasta que apriete y p21-ya no se vea el
anillo “O” en la parte inferior. Cuando se coloca de forma correcta, la
pestaña en el cilindro del pistón quedará alineada con el pestillo de la
base del cilindro de presión (fig. 3).
6. Aplique jalea de petróleo en la pared interna del cilindro de pistón
y en el collarín, y coloque de nuevo el conjunto del pistón en el
cilindro de pistón.
7. Inserte el pistón en ángulo en relación con el borde delantero del
collarín colocado sobre la ranura en el cilindro del pistón. Atornille el
conjunto del pistón en el eje de la bomba con los tornillos de la manija.
8. Reemplace la tapa protectora de polvo. Apriete la tuerca y el tornillo.
Figura 3
Reborde de
la base del
cilindro de
presión
Pestaña del cilindro del pistón
8S
Figura 4
Figura 5
Figura 1
Collarín
Tapa pro-
tectora
antipolvo
Entrada del cilin-
dro del pistón
Entrada
Placa
superior
válvula
Placa inferior
válvula
Conducto
de salida
Manual del operador del pulverizador de mochila Chapin - Español
