7F
7) Appliquez un peu de pétrolatum à l’intérieur de la paroi du
cylindre du piston et sur le collier, et réinstallez l’assemblage du
piston dans le cylindre du piston.
8) Insérez le piston incliné par rapport au bord d’entrée du
collier placé sur la fente du cylindre du piston. Boulonnez
l’assemblage du piston à l’arbre de la pompe en utilisant les
boulons du levier.
9) Replacez le bouchon protecteur. Resserrez l’écrou et
le boulon. Réinstallez la poignée de la pompe. Replacez le
boyau et fixez fermement la pince du boyau en place.

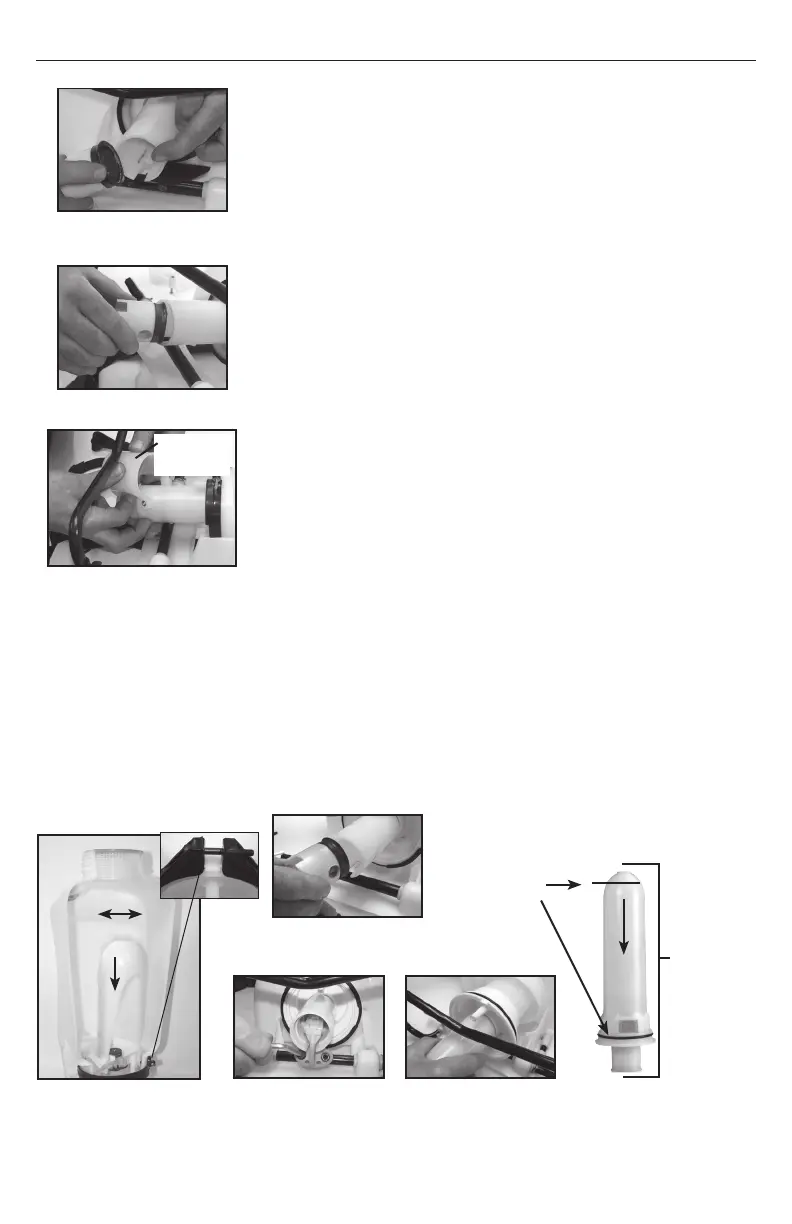

DÉMONTER ET RÉPARER L’ASSEMBLAGE DE LA POMPE
Figure 7
Figure 8
Figure 9
Capuchon de
protection anti-
poussières.
Figure 1
Figure 2a
Figure 2b Figure 3a Figure 3b
Pince
1. Dégagez la pression du pulvérisateur et retirez tout le liquide de la chambre de pression et de la cuve.
2. Retirez le boyau.
3. Retirez les 2 boulons rattachant le levier du pivot à l’arbre de la pompe et retirez l’assemblage du piston
(fig. 2a et 2b).
4. Retirez la large pince retenant la chambre de pression et la cuve ensemble (fig. 1).
5. Faites basculer la chambre de pression d’avant à arrière et enfoncez pour le libérer de la cuve (fig. 1).
6. Après l’avoir libéré, tout l’assemblage de la pompe peut Ítre retiré en le faisant passer à travers l’armature de
base (fig. 3a et 3b).
Joint torique
de la chambre
de pression
Assemblage
de pompe
Manuel de l’ulisateur du pulvérisateur à dos Chapin - Français
