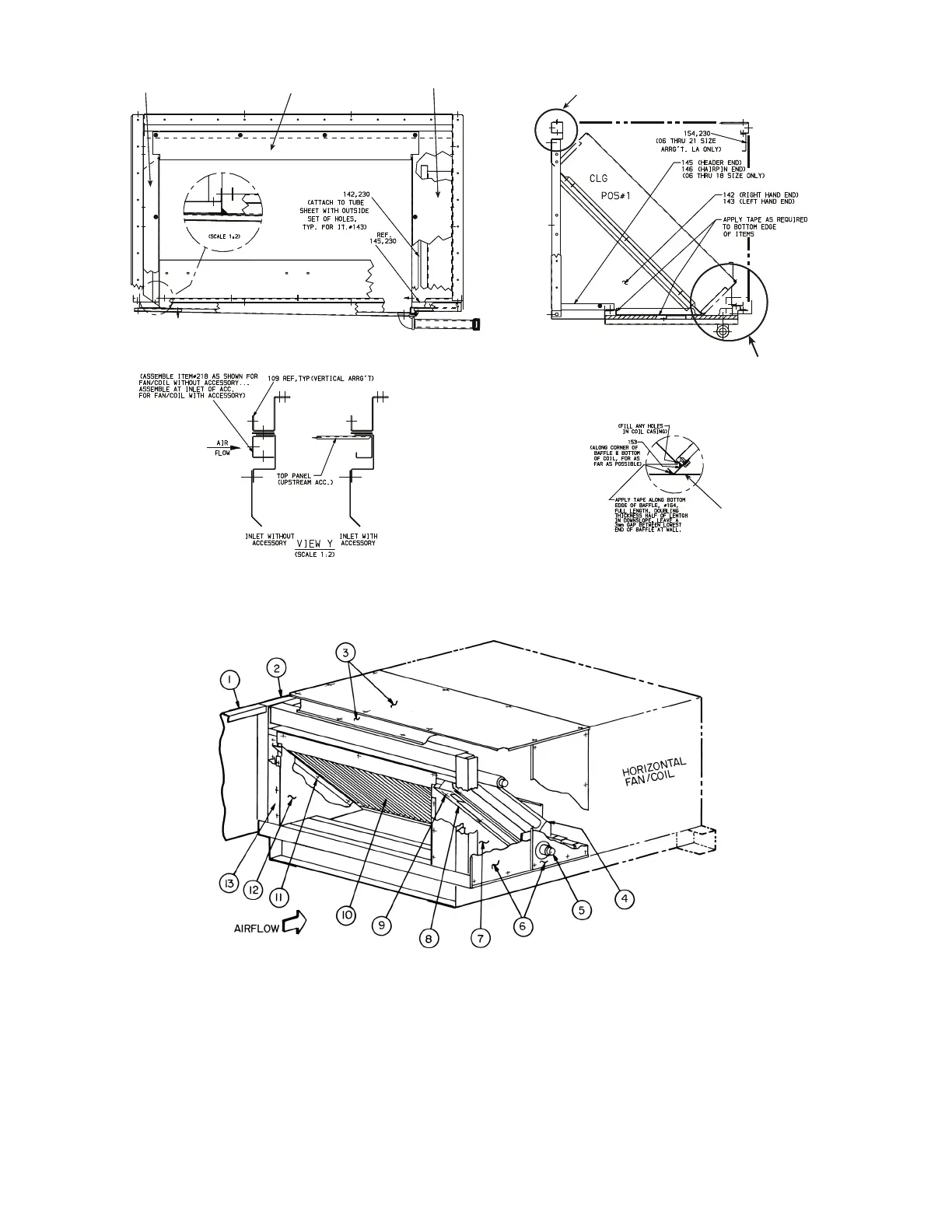

Fig. 65 — Field-Installed Coils (39LA and LD only)
Fig. 66 — Horizontal Unit Slant Coil Removal (39LA Units — Sizes 03-21)
BOTTOM COIL
BAFFLE
SEE TOP
FLANGE DETAIL
BOTTOM
MOUNTING
FLANGE
TOP FLANGE DETAIL
TOP COIL
BAFFLE
SIDE HEADER
BAFLE
SIDE HAIRPIN
BAFFLE
BOTTOM COIL
BAFFLE
SEE TOP
FLANGE DETAIL
BOTTOM
MOUNTING
FLANGE
TOP FLANGE DETAIL
TOP COIL
BAFFLE
SIDE HEADER
BAFLE
SIDE HAIRPIN
BAFFLE
LEGEND
1— Accessory Side Panel 8—Condensate Baffle
2— Left Side Panel 9—Holddown Screws
3— Top Panels 10 — Coil
4— Baffle Screws 11 — Holddown Screws
5— Piping 12 — Left Support Panel
6— Right Side Panels 13 — Inside Baffle
7— Right Support Panel
