DE
DE - 7

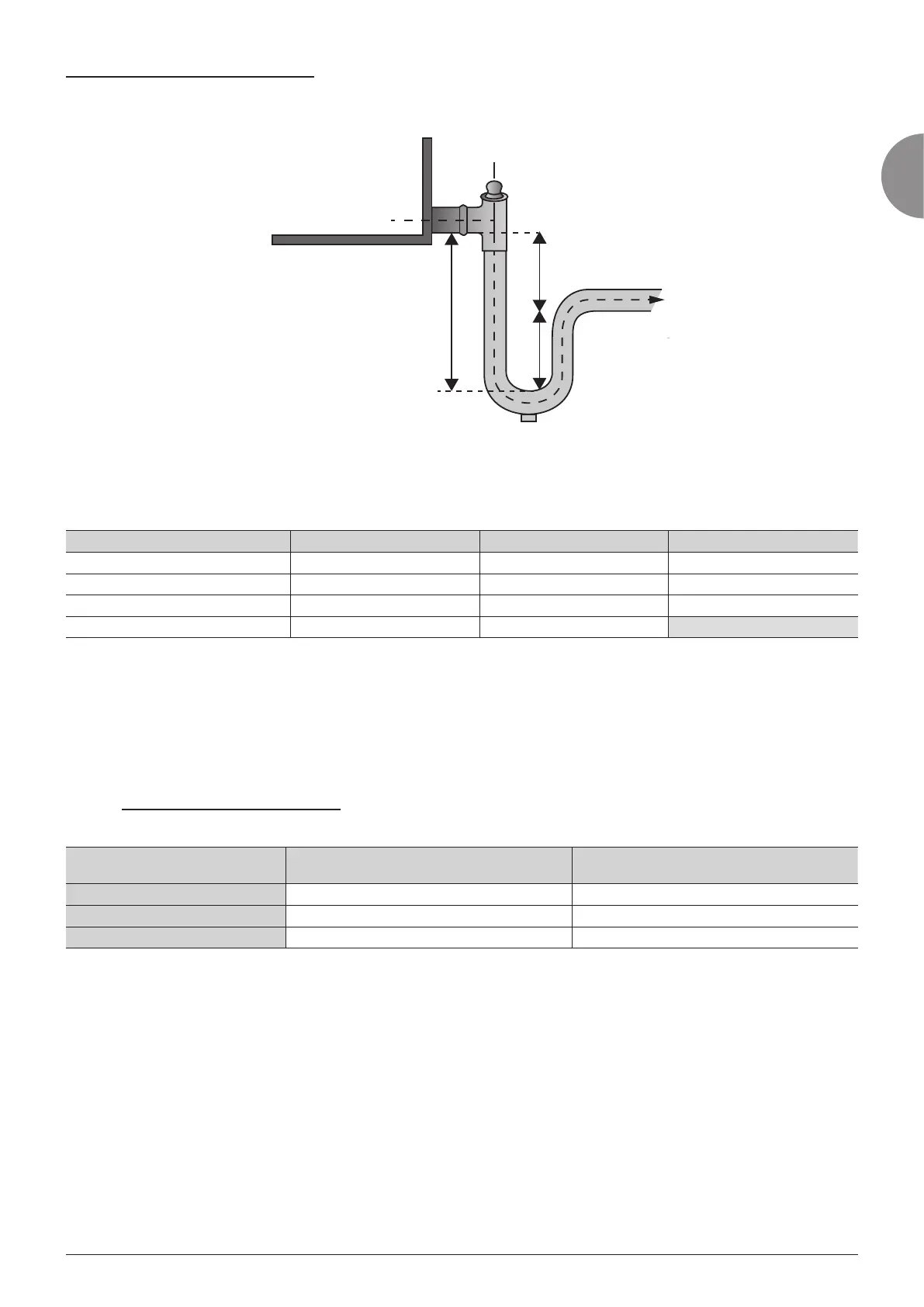

Schematische Darstellung des Siphons:
Bei einem Unterdruck von H im Bereich des Kälteregisters muss die Höhe des Siphons 2H betragen.
4H (mm)
2H (mm)2H (mm)
Hmm CE
Bac de récupération en dépression
Légère pente 5/1000
Vers égout
4.5 Stellmotoren
Schließmoment der Türen:
Klimazentrale Baugröße 025 Baugröße 40 Baugröße 060
Ansaugklappe* 4 Nm 4 Nm 10 Nm
2-Wege-Mischluftkasten: 5 Nm 5 Nm 5 Nm
3-Wege-Mischluftkasten: 5 Nm 10 Nm 10 Nm
Bypass des Plattenwärmetauschers 5 Nm 5 Nm
*mit Rückholfeder
4.6 Elektrischer Anschluss
4.6.1 Ventilator
Frei laufendes Rad mit Asynchronmotor:
Elektrischer Anschluss des Motors:
Anschluss an den Klemmenkasten der Motoren gemäß den geltenden Normen
Motor
Nennstrom IN
(230V / )
Nennstrom IN
(400V / Y)
0,55 kW / 4-polig 2,4 A* 1,4 A*
1,1 kW / 2-polig 4,2 A* 2,4 A*
1,4 kW / 2-polig 5,0 A* 2,9 A*
* pro Motor
Ventilator- und Frequenzumformer-Zuordnungen
Liste der Ventilatorparameter (vom Hersteller geliefert)
Die fett gedruckten Werte sind die Werte, die im Vergleich zu den Werkseinstellungen geändert werden müssen
Parameter 60 bis 80: Werden bei unseren Konfigurationen nicht verwendet
Parameter 81 bis 95: Reine Leseparameter für Diagnosezwecke
Bei der Verdrahtung, der Einstellung der Parameter und der Inbetriebnahme ist die Anleitung des Herstellers zu beachten.
Auffangwanne unter Unterdruck
Leichtes Gefälle 5/1000
Zum Abfluss
H mmWS
4H (mm)
2H (mm)2H (mm)
