Montaggio e collegamenti
Confi gurazione baud rate (Baud)

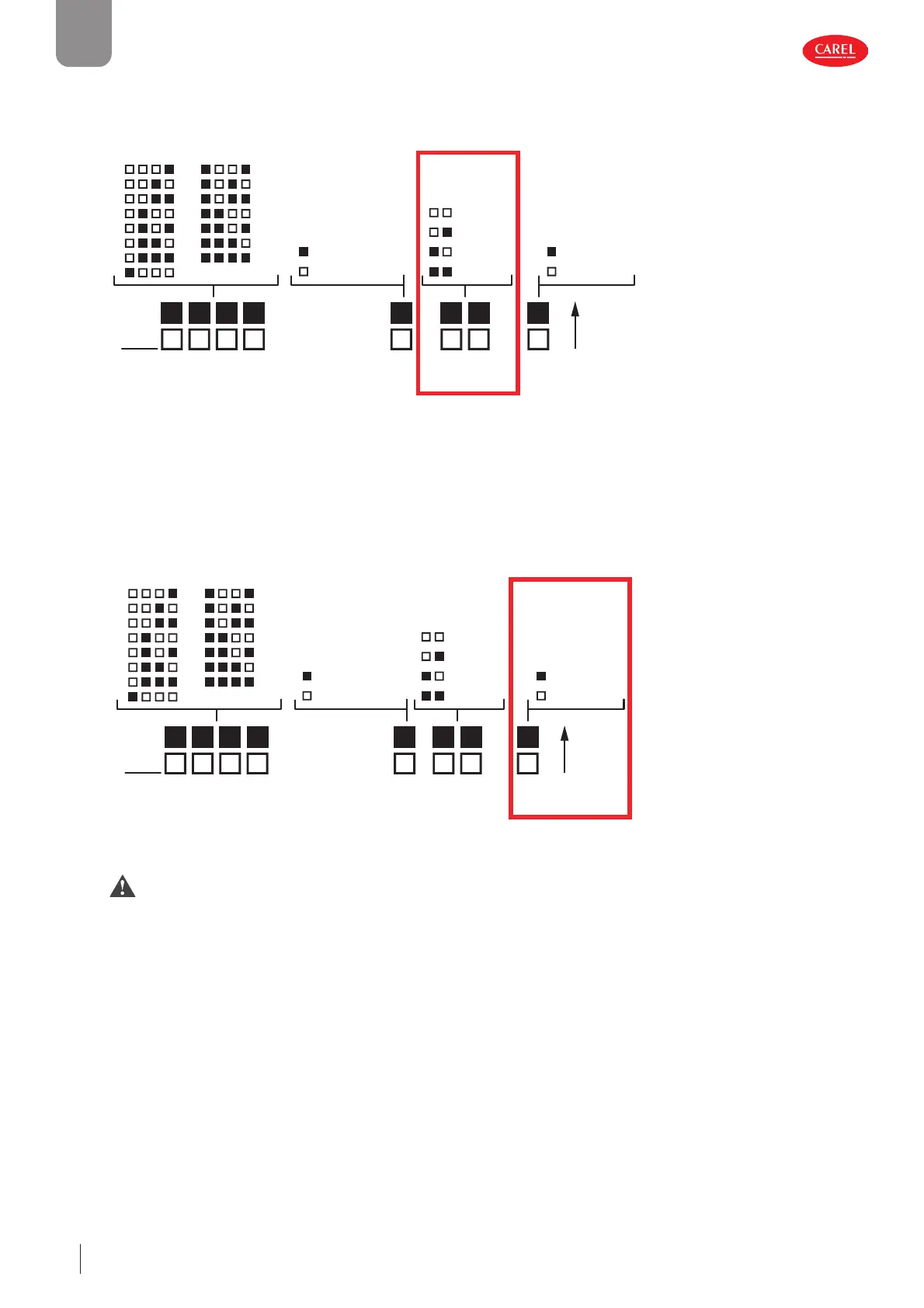

Per Impostare la velocità di comunicazione con il supervisore vanno utilizzati i DIP switches dedicati, seguendo le combinazioni
proposte. La confi gurazione di fabbrica della scheda è baud rate 19.2 Kbps (entrambi i dip switch su OFF). La stessa velocità deve
essere impostata sul sistema di supervisione.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
with oset
no oset
19.2 K
9.6 K
38.4 K
57.6 K
CAREL
Modbus
ON
OFF
Address
Ext.
Prot
Baud
ON
Fig. 3.h
Confi gurazione protocollo di comunicazione (Prot)
• Impostare poi il protocollo di comunicazione con il supervisore tramite il DIP switch dedicato.
• Lo stesso protocollo di comunicazione deve essere impostato sul sistema di supervisione.
• Dipswitch su OFF Protocollo Modbus
• Dipswitch su ON Protocollo CAREL
La confi gurazione di fabbrica è protocollo Modbus.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
with oset
no oset
19.2 K
9.6 K
38.4 K
57.6 K
CAREL
Modbus
ON
OFF
Address
Ext.
Prot
Baud
ON
Fig. 3.i
Attenzione:
• Se si utilizza protocollo CAREL, l’off set massimo impostabile è 192, in quanto l’indirizzo seriale selezionabile con il protocollo
CAREL è 207 (15+192).
• Confi gurazioni proibite:
- Non è ammesso impostare il dip switch “Ext” a ON con valore di off set pari a 0 (variabile “Address Extension” = 0). In questo
caso la scheda segnala errore di confi gurazione tramite lampeggio del LED giallo. Il led verde rimane costantemente acceso
indicando lo stato offl ine della scheda.
- Non è ammesso impostare il dip switch “Ext” a ON con valore di off set diverso da 0 e i dip switches del gruppo “Address” a 0
(tutti impostati OFF). In questo caso la scheda segnala errore di confi gurazione tramite lampeggio del LED giallo. Il led verde
rimane costantemente acceso indicando lo stato offl ine della scheda.
