9
1 所定の距離（20x:2 ～ 5m、13x:1 ～ 3m）に被写
体を定めます。ジーメンス・スター・チャートが
あれば最適ですが、チャートがない場合は、コン
トラストのはっきりしたものを被写体として利用
すると作業がやりやすくなります。
2 アイリス操作でレンズの絞りを開放にします。
3 レンズのズームを望遠端にします。
4 フォーカス操作で焦点を合わせます。
5 レンズのズームを広角端にします。
6 レンズの F.B. ロックネジを緩め、F.B. 調整リン
グを回して焦点を合わせます。
7 3 から 6 の操作を 2,3 回繰り返して、ズーム両端
での焦点を合わせます。
8 正 しい F.B. 調整 リ ン グ の 位 置 が 決 ま っ た ら、
F.B. ロックネジを締めます。
以上で調整は完了です。
『ご注意ください』
フランジバック調整時に行うズーム操作などの操
作方法については「4 操作・撮影」をご覧ください。
ジーメンス・スター・チャート
3
調整
3-1.

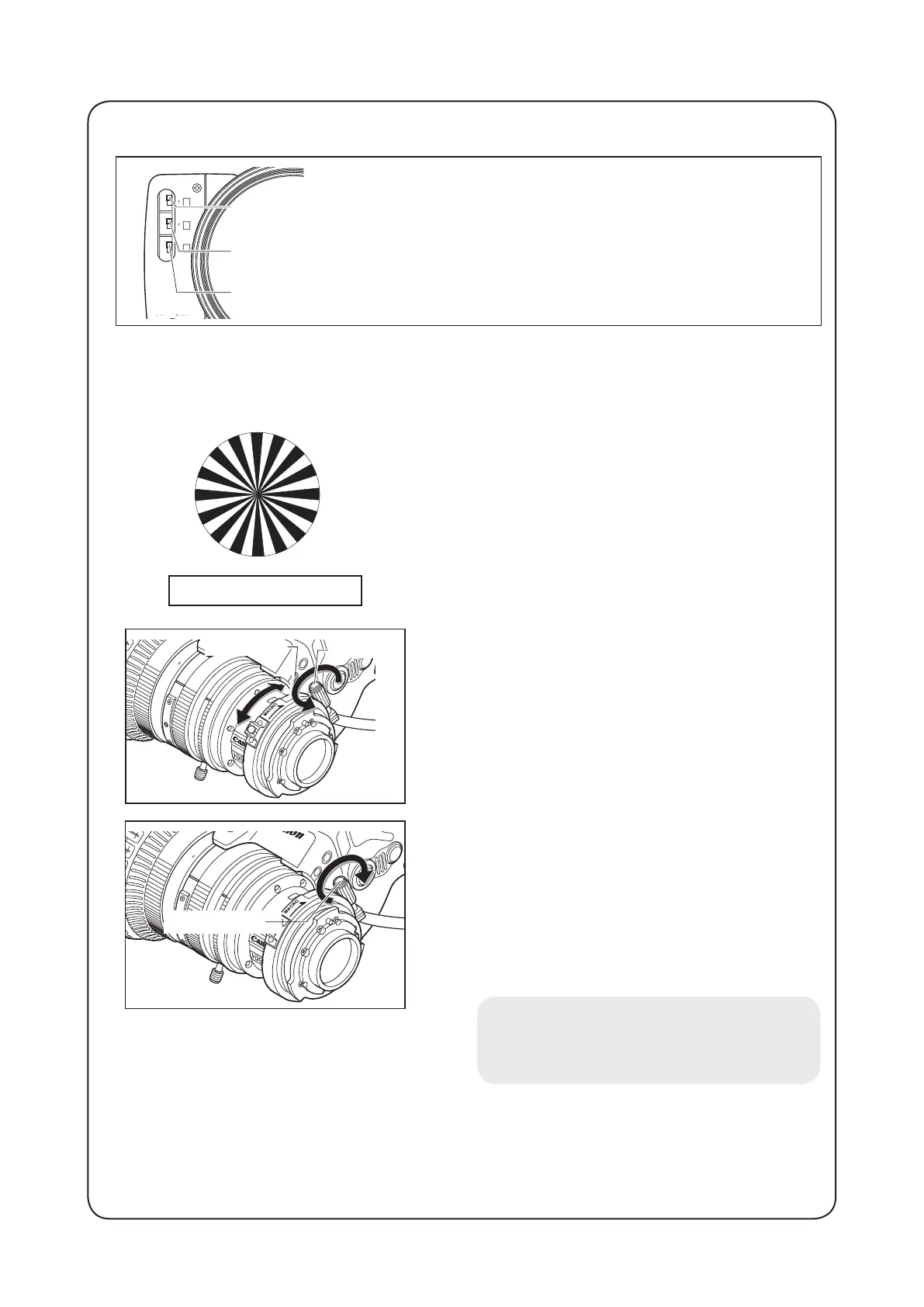

フランジバック調整
ズームレンズの結像面と
TV
カメラの結像面が合致していないと、ズーム操作を行ったときフォーカ
スが合わなくなりピンボケになります。下記の手順でレンズのフランジバックを調整してください。
P
IW
M
F.B
&
VTR
Shtl
F.B.調整リング
F.B.ロックネジ
P
IW
M
F.B
&
VTR
Shtl
F.B.ロックネジ
↓
↓
↓
↓
↓
↓
↓
IRIS GAIN
M
A
M
A
M
A
F
Z
I
アイリスオート／マニュアル
選択スイッチ
ズームオート／マニュアル
選択スイッチ
フォーカスオート／マニュアル
選択スイッチ
調整を始める前に
リモートコントロールレンズを手動で操作するには、アイリ
ス、ズーム、フォーカスをマニュアルに設定する必要があり
ます。必ずオート／マニュアル選択スイッチを “M”側にして
から調整を始めてください。
