Page 3 de 6
M-CP 11/24
SÉRIE CP
VENTILATEURS D'EXTRACTION ULTRA SILENCIEUX À HAUTE PERFORMANCE

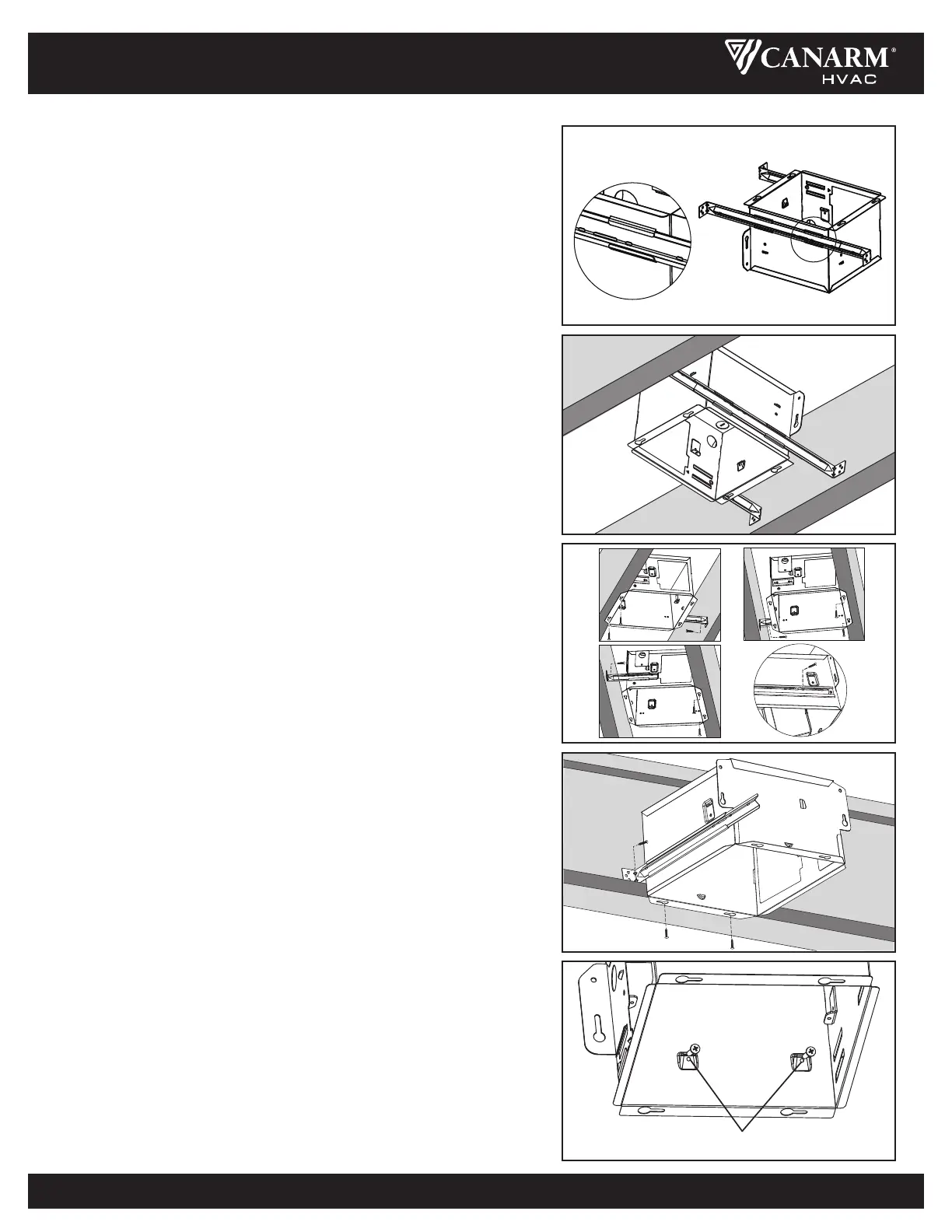

INSTRUCTIONS DE MONTAGE SUITE
3. Support avec trous de fixation et barre de suspension.
a. Faites glisser une barre de suspension dans le canal du boîtier et ajustez-
la selon vos besoins pour l'adapter au cadre.
b. Maintenez le boîtier en place de manière à ce qu'il entre en contact avec
le bas de la solive. Vissez le boîtier à la solive à travers le trou du boîtier.
c. Vissez la barre de suspension sur l’autre côté de la solive à travers le
trou.
d. Vissez la barre de suspension au boîtier avec une vis.
e. Reportez-vous au schéma de droite.
4. Montage sur solive en I.
a. Faites glisser une barre de suspension dans le canal du boîtier et ajustez-
la selon vos besoins.
b. Maintenez le boîtier en place de manière à ce qu’il entre en contact avec
le bas de la solive.
c. Vissez le boîtier à la solive à travers le trou du boîtier.
d. Vissez la barre de suspension sur la solive à travers le trou.
e. Vissez la barre de suspension au boîtier avec une vis.
additional mounting holes
I
5. Montage avec trous de montage supplémentaires.
L'intérieur du boîtier du ventilateur contient des trous de montage
supplémentaires au cas où le montage extérieur ne serait pas possible.
Vissez ou clouez le boîtier du ventilateur directement sur la charpente ou les
solives.
Retirez l'ensemble du ventilateur comme indiqué dans la section Pièces de
rechange de ce manuel pour accéder aux trous de montage
supplémentaires.
2. Montage avec barres de suspension.
a. Des barres de suspension coulissantes ont été fournies, ce qui permet
de positionner le boîtier avec précision n'importe où entre les ossatures.
Les barres s'étendent jusqu'à 24 pouces et peuvent être utilisées sur
tous les types d'ossatures : poutrelles en I, poutrelles standard et fermes.
Faites glisser les barres de suspension sur le boîtier et ajustez-les selon
vos besoins pour les adapter entre les ossatures.
b. Positionnez le ventilateur de manière à ce que le boîtier soit en contact
avec le bas de la solive, maintenant le ventilateur en place. Fixez les
barres de suspension à la charpente à l'aide d'une vis à chaque
extrémité de la barre de suspension.
c. Sélectionnez un trou approprié et fixez les barres de suspension
ensemble à l’aide de vis à bride.
trous de montage supplémentaires
