Page 3 de 6
M-CNPD100-3 11/24
CNPD100-3
VENTILATEURS D'EXTRACTION COMPACTS ULTRA SILENCIEUX

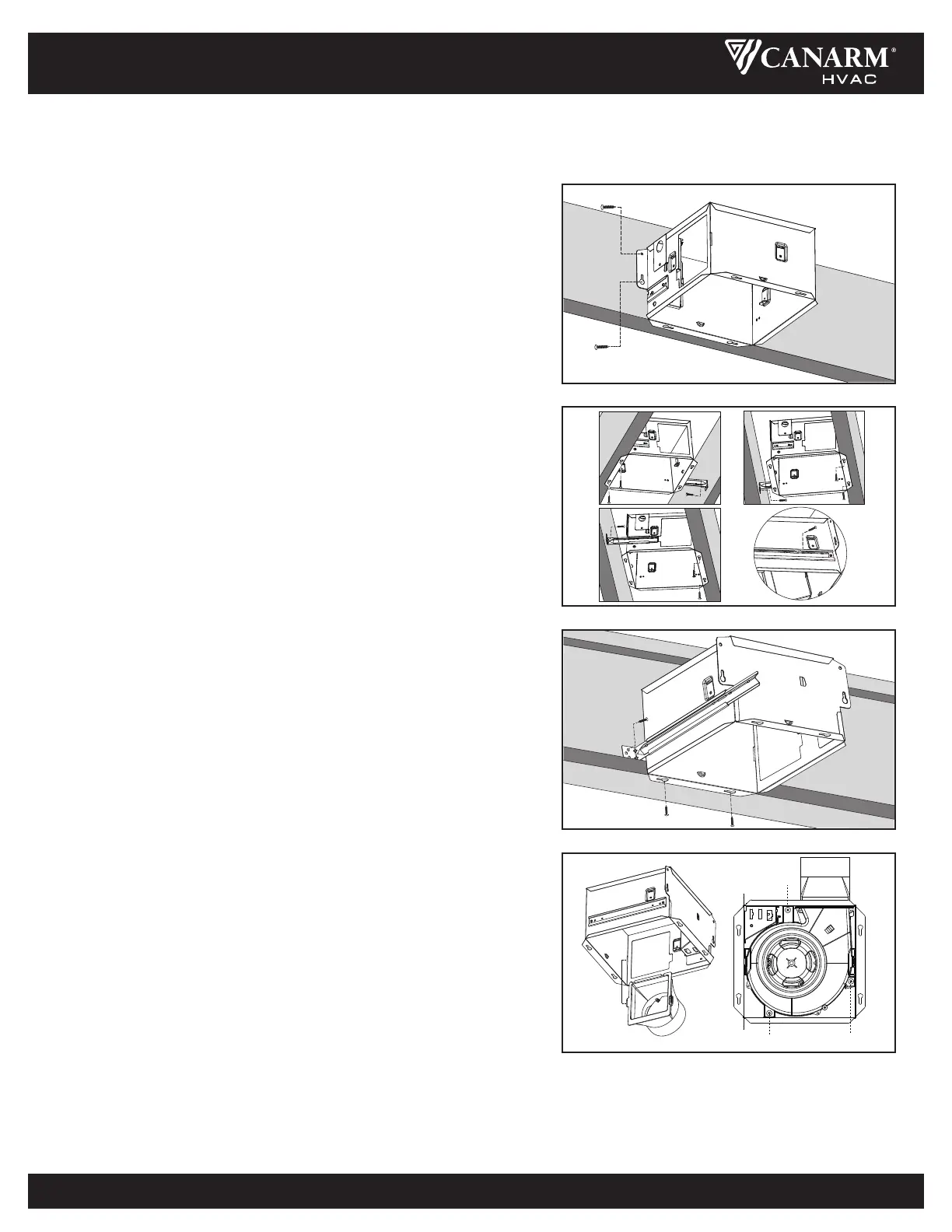

INSTRUCTIONS DE MONTAGE
1. Montez le boîtier sur une solive ou une poutre en I.
a. Maintenez le boîtier de manière à ce qu’il soit en contact avec le bas de
la solive.
b. Fixez le boîtier avec quatre (4) vis à la solive à travers les trous de chaque
bride de montage.
2. Support avec trous de fixation et barre de suspension.
a. Faites glisser une barre de suspension dans le canal du boîtier et ajustez-
la selon vos besoins pour l'adapter au cadre.
b. Maintenez le boîtier en place de manière à ce qu'il entre en contact avec
le bas de la solive. Vissez le boîtier à la solive à travers le trou du boîtier.
c. Vissez la barre de suspension sur l’autre côté de la solive à travers le
trou.
d. Vissez la barre de suspension au boîtier avec une vis.
e. Reportez-vous au schéma de droite.
3. Montage sur solive en I.
a. Faites glisser une barre de suspension dans le canal du boîtier et ajustez-
la selon vos besoins.
b. Maintenez le boîtier en place de manière à ce qu’il entre en contact avec
le bas de la solive.
c. Vissez le boîtier à la solive à travers le trou du boîtier.
d. Vissez la barre de suspension sur la solive à travers le trou.
e. Vissez la barre de suspension au boîtier avec une vis.
4. Installer l’ensemble conduit et ventilateur.
a. Installer le conduit depuis l'intérieur du boîtier. Fixer le conduit à l'aide
de la languette.
b. Fixez l’ensemble du ventilateur au boîtier à l’aide de 3 vis.
Trou
Trou
Trou
