SÉRIE CEP
VENTILATEUR D'EXTRACTION DE PLAFOND ULTRA SILENCIEUX
Utilisez un interrupteur marche/arrêt pour faire fonctionner ce ventilateur. Consultez la section Connexion du câblage électrique pour
plus de détails.
OPÉRATION
1. Ne pas utiliser dans une zone de cuisson.
2. Deux façons de raccorder les conduits à une unité expédiée en usine.
PLANIFIER L'INSTALLATION
1. Des barres de suspension coulissantes ont été fournies, qui
permettent au boîtier d'être positionné avec précision n'importe où entre
le cadre. Les barres s'étendent jusqu'à 24 pouces et peuvent être
utilisées sur tous les types de charpente : poutrelles en I, solives
standard et construction en fermes. Faites glisser les barres de
suspension sur le boîtier et ajustez-les si nécessaire pour les adapter
entre les cadres.
2. Étendez les barres de suspension à la largeur de la charpente.
Positionnez le ventilateur avec le bord inférieur des languettes de la barre
de suspension au ras du bord inférieur de la charpente, maintenant le
ventilateur en place. Fixez les barres de suspension à la charpente à
l'aide d'une vis à chaque extrémité de la barre de suspension.
Sélectionnez un trou approprié et fixez les barres de suspension
ensemble à l'aide d'une vis.
3. Installer des conduits ronds. Connectez les conduits ronds (non
inclus) au connecteur de registre/conduit et acheminez les conduits vers
un toit ou un capuchon mural (non inclus). À l'aide de ruban adhésif (non
inclus), fixez tous les raccordements des conduits afin qu'ils soient
étanches à l'air. Les conduits dépendant de ce ventilateur à l'extérieur
du bâtiment ont un effet important sur le débit d'air, le bruit et la
consommation d'énergie du ventilateur. Utilisez le cheminement de
conduits le plus court et le plus droit possible pour de meilleures
performances et évitez d'installer le ventilateur avec des conduits plus
petits que ceux recommandés. L’isolation autour des conduits peut
réduire les pertes d’énergie et empêcher la croissance de moisissures.
Les ventilateurs installés avec des conduits existants ne peuvent pas
atteindre leur débit d'air nominal.

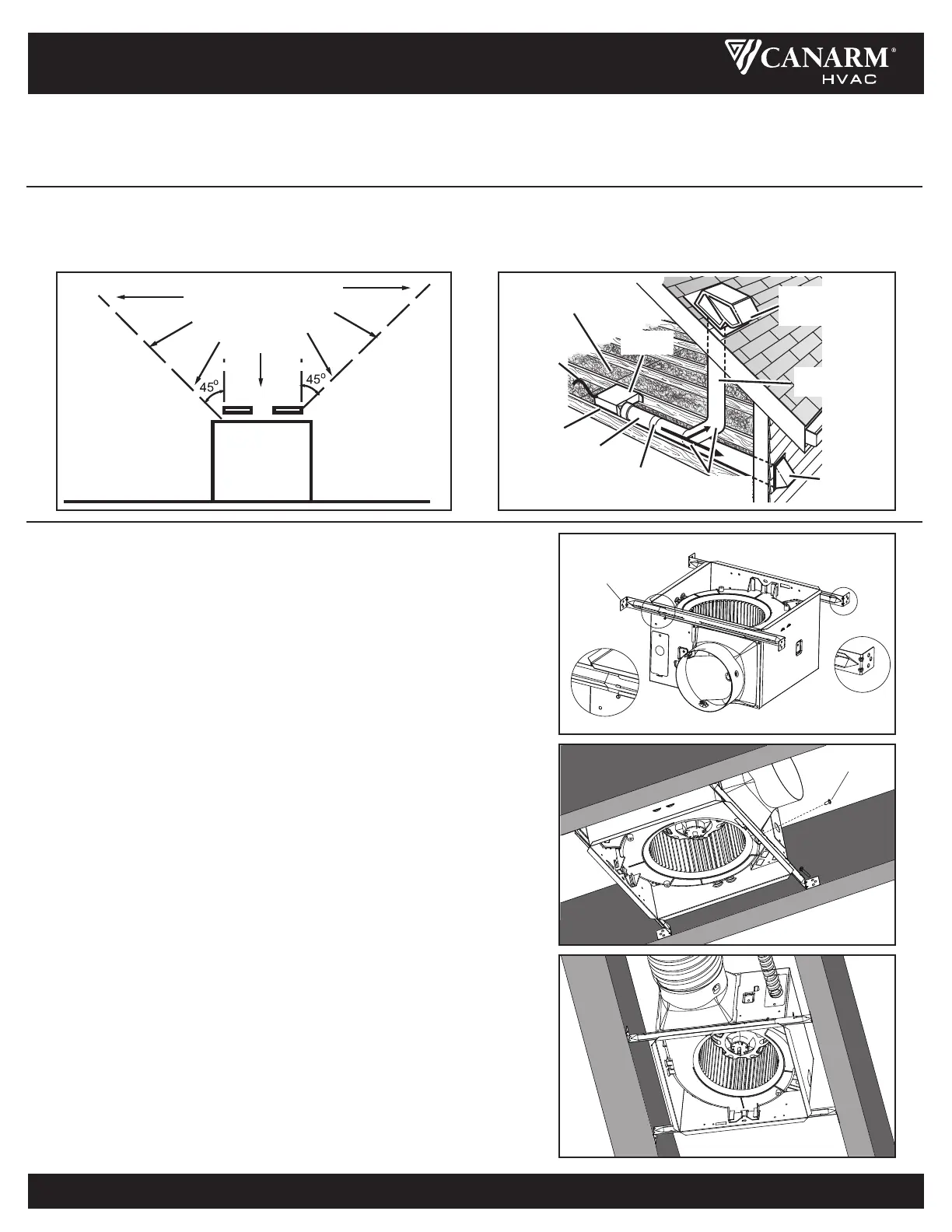

INSTRUCTIONS DE MONTAGE
barre de
suspension
vis
COIN CUISINE
Ne pas installer
au-dessus de
cette zone
matériel
de cuisine
sol
*acheter
séparément
boîtier de
ventilateur
Isolation
(Placer autour et sur le
boîtier du ventilateur)
câble
d'alimentation
sceller les
espaces
autour du
boîtier
conduit
rond*
sceller les joints
des conduits avec
du ruban adhésif
coudes de
conduit ronds
chapeau de toit
(avec registre
intégré)
garder les
conduits courts
capuchon
mural
(avec registre
intégré)
