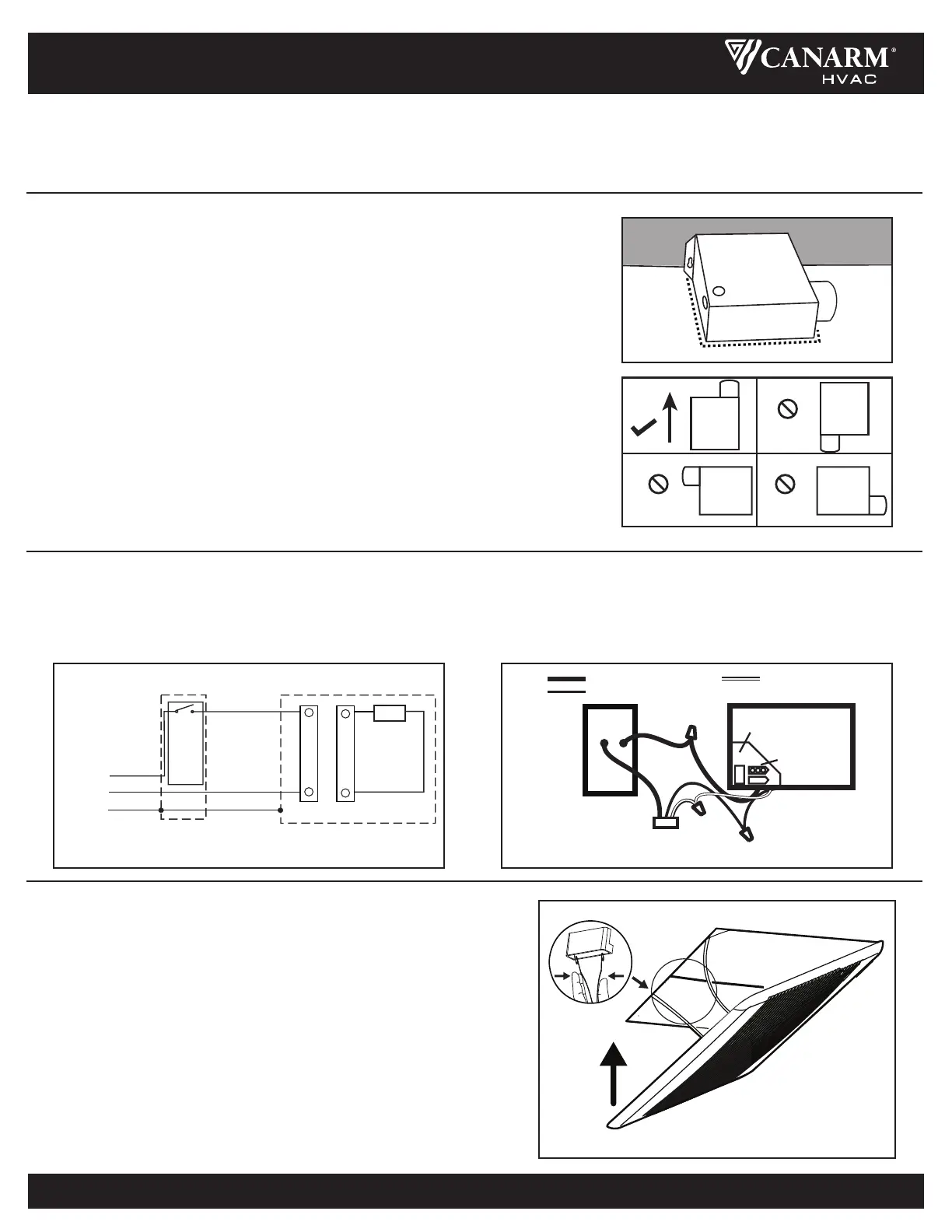

SÉRIE C
VENTILATEUR D'EXTRACTION DE PLAFOND
M-C50 11/24
MONTAGE DIRECT SUR SOLIVE OU SUR I-JOIST
Placez l'assemblage du boîtier dans l'ouverture de façon à ce que le bord inférieur soit
au ras du plafond fini. Clouez l'assemblage du boîtier à la solive à l'aide de clous.
POSITIONNER L'ENSEMBLE BOÎTIER
Positionnez l'assemblage du boîtier contre la solive. À l'aide d'un crayon, tracez le
contour de l'assemblage du boîtier sur le plafond. Mettez le boîtier de côté et découpez
une ouverture pour le ventilateur.
IMPORTANT:
Le produit peut être installé sur un mur. Lorsque le produit est installé sur un mur,
l'adaptateur doit être orienté vers le haut.
INSTRUCTIONS DE MONTAGE
Faites passer le câblage électrique de la maison de 120 V CA jusqu'à l'emplacement du ventilateur. Utilisez uniquement des connecteurs
homologués UL (non inclus) pour fixer le câblage de la maison à la plaque de câblage. Reportez-vous au schéma de câblage et connectez
les fils comme indiqué.
CONNEXION DU CÂBLAGE ÉLECTRIQUE
Pour fixer l'ensemble de la grille au boîtier du ventilateur. Pincez les
ressorts de la grille sur les côtés de l'ensemble de la grille et
positionnez la grille dans le boîtier avec les ressorts de la grille dans
les fentes appropriées. Poussez l'ensemble de la grille vers le plafond
pour le fixer.
INSTALLATION DE LA GRILLE
ALIMENTATION
ÉLECTRIQUE
120V AC
PRISE DE
VENTILATEUR
PANNEAU DE FIL
noire
blanc
fil de terre
boîte de
commutation
ventilateur
noire
noire
blanc blanc
fil de terre fil de terre
ligne
dans
interrupteur
marche/arrêt
boîte de
commutation
ventilateur
Utilisez un interrupteur marche/arrêt pour faire fonctionner ce ventilateur. Consultez la section Connexion du câblage électrique pour
plus de détails.
OPÉRATION
