1

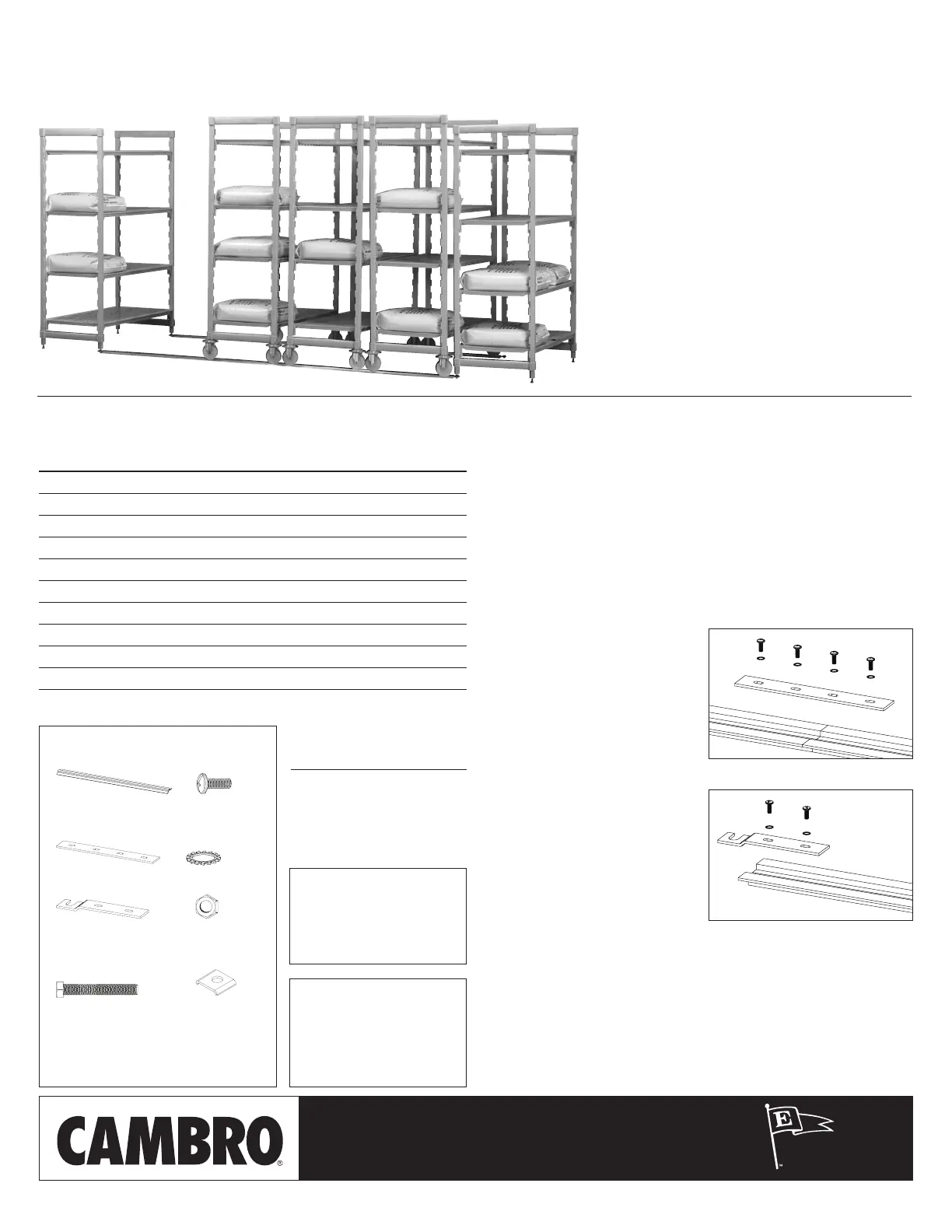

SISTEMA DE ALMACENAJE DE ALTA DENSIDAD CAMSHELVING
®
Instrucciones de Armado, Línea de Productos y Guía de Uso General
AVISO: Siga las instrucciones que se incluyen
con las Unidades de Base Camshelving para
construir Unidades de Base Estacionarias y
Móviles de Alta Densidad. SÓLO use un mazo
de caucho para colocar los travesaños y las
ruedas en las unidades Camshelving. NO
use mazos de plástico duro o de metal, pues
éstos pueden dañar el producto.
NOTA: TODAS las unidades Camshelving
SÓLO DEBEN MEDIR 61 cm de ancho para
proporcionar estabilidad. La longitud puede
ser de 91 cm, 107 cm ó 122 cm máxima.
Seleccione unidades de base estacionaria
de 163 cm ó 183 cm de altura y unidades de
base móviles de 170 cm ó 191 cm de altura.
LISTA DE
VERIFICACIÓN DE PIEZAS
CSHDTK10
3,05 m
Juego
de Rieles
CSHDTK12
3,66 m
Juego de
Rielest
CSHDTK145
4,42 m
Juego
de Rieles
Riel de 1,38 m – – 2
Riel de 1,53 m 4 – 4
Riel de 1,83 m – 4 –
Unión de riel 2 2 4
Chapa terminal estacionaria de riel 4 4 4
Tornillo de cabeza troncocónica 16 16 24
Arandela de presión 16 16 24
Pata niveladora de acero inoxidable 8 8 8
Tapa de chapa estacionaria de riel 4 4 4
Tuerca hexagonal de ½ pulg. (1,3 cm) 4 4 4
Total de piezas 58 58 78
Todas las especificaciones están sujetas a cambio sin previo aviso.
Sistema de Almacenaje de
Alta Densidad Camshelving
Juegos de rieles
CSHDTK10 Juego de rieles de 3,05 m
(10 pies) para 3 unidades móviles
CSHDTK12 Juego de rieles de 3,66 m
(12 pies) para 4 unidades móviles
CSHDTK145 Juego de rieles de 4,42 m
(14,5 pies) para 5 unidades móviles
El sistema de almacenaje de alta densidad Camshelving
utiliza todo el espacio disponible pues elimina los
pasillos. Aumenta la capacidad de almacenaje de
30 a 40%. El Camshelving de alta densidad es fácil
de ordenar y de armar. Las unidades estacionarias
funcionan como las anclas del sistema. Unidades
móviles de alta densidad con sus exclusivas ruedas de
alta densidad y juegos de rieles completan el sistema.
1. Antes de que comience el armado, por favor consulte la lista de verificación de piezas en la
primera página para identificar y contar todas las piezas. Si falta algo, por favor comuníquese
con su Representante de Ventas Cambro, o con el Departamento de Atención al Cliente de
Cambro al 1-800-833-3003 ó al 1-714-848-1555 para solicitar las piezas faltantes.
2. Coloque las secciones de riel, punta con punta, con la ranura hacia arriba, para formar dos
rieles de la misma longitud.
Instrucciones para armar el Sistema
de Almacenaje de Alta Densidad Camshelving
®
3. Asegure los rieles usando uniones de rieles.
Ponga una unión de riel hacia abajo dentro
de la ranura y alinéela con los agujeros para
tornillo de los rieles. Asegure 4 tornillos
de cabeza troncocónica y arandelas de
presión utilizando un desatornillador de cruz
(Phillips). Repita esta operación para el
segundo conjunto. (Vea la Fig. 1)
Fig. 1
4. Coloque una chapa terminal estacionaria
de riel en cada punta del riel. Ponga cada
una de las chapas terminales estacionarias
de riel hacia abajo dentro de la ranura, y
alinéelas con los agujeros para tornillos
en los rieles. Asegúrelas con 2 tornillos de
cabeza troncocónica y arandelas de presión
usando un desatornillador de cruz. Repítalo
para el 2º conjunto. (Vea la Fig. 2)
Fig. 2
6. Arme dos unidades de base estacionarias Camshelving siguiendo las instrucciones que se
incluyen con cada unidad. Cuidadosamente ponga cada unidad de costado y desatornille y
quite la pata niveladora de plástico.
5. Déle vuelta a los rieles de manera que la guía realzada del riel de la rueda quede hacia arriba.
Ponga los rieles en forma paralela, apartados a la distancia correcta, y en el lugar deseado.
Chapa terminal
estacionaria de riel
Tuerca hexagonal
de ½ pulg. (1,3
cm)
Tornillo de cabeza
troncocónica
Riel de 1,38 m, de 1,53
m, o de 1,83 m
Tapa de chapa
estacionaria de riel
Pata niveladora de
acero inoxidable
Unión de riel Arandela de
presión
DESCRIPCIÓN DE LAS PIEZAS
Herramienta necesaria: Destornillador (Phillips)
de cruz, llave de media luna, mazo de caucho
Este lado
hacia arriba
Cambro es un orgulloso recep-
tor del premio E-Award del
Presidente de los EE.UU. por
Excelencia en la Exportación.
CAMBRO U.S.A.
5801 Skylab Road, Huntington Beach, CA 92647
P.O. Box 2000, Huntington Beach, CA 92647-2000
TEL: (714) 848-1555 FAX: (714) 843-2630
