49-2000707 Rev. 9 15
Preparación para la instalación
PLANIFICACIÓN PREVIA
Planificación para la Instalación con Conducto
Ŷ Esta campana fue diseñada para ventilar de forma
vertical a través del cielorraso con un conducto
cilíndrico de 8” para los modelos de 30” y 36” y con un
conducto cilíndrico de 10” para un modelo de 48”.
Ŷ Use un conducto metálico únicamente.
Ŷ Planifique el recorrido de la salida de ventilación hacia
el exterior. A fin de maximizar el rendimiento de la
ventilación del sistema de ventilación:
1. Minimice la longitud del conducto y el número de
transiciones y codos.
2. Mantenga un tamaño de conducto constante.
3. Selle todas las juntas con cinta para conductos a fin
de evitar pérdidas.
NOTA: No se recomienda una ventilación flexible. La
ventilación flexible crea una presión trasera y turbulencia
del aire que reduce el rendimiento significativamente.
Ŷ
Longitud máxima equivalente del conducto para 100
CFM: 150 pies para campanas de ventilación.
Ŷ
Instale una tapa de cielorraso con un regulador en
la abertura exterior. Adquiera de forma anticipada la
tapa del cielorraso y cualquier transición y longitud de
conducto necesarios.
Ŷ
Cuando corresponda, instale un sistema de reposición
(reemplazo) de aire de acuerdo con los requisitos
del código local de construcción. Se podrá adquirir
localmente un kit de reposición de aire universal con
conducto circular de 8” o 10”.
El sistema de ventilación podrá finalizar a través del
cielorraso.
SUMINISTRO DE ENERGÍA
IMPORTANTE – (Tenga a bien leer cuidadosamente)
ADVERTENCIA
PARA SEGURIDAD PERSONAL, ESTE APARATO DEBE
CONECTARSE A TIERRA DE MANERA ADECUADA.
Quite el fusible o abra el interruptor de circuitos antes de
comenzar la instalación.
No utilice un cable de extensión o un enchufe adaptador
con este artefacto. Siga los Códigos Eléctricos Nacionales
o códigos y ordenanzas locales vigentes.
Suministro eléctrico
Estas campanas de ventilación deberán ser alimentadas
con 120V, 60Hz, y estar conectadas a un circuito de
empalmes individual correctamente conectado a tierra, y
estar protegidas por un fusible de retardo o disyuntor de
15 o 20 amp.
Ŷ El cableado debe ser de 2 hilos con conexión a tierra.
Ŷ Si el suministro eléctrico no cumple con los requisitos
anteriores, llame a un electricista con licencia antes de
continuar.
Ŷ Dirija el cableado doméstico lo más cerca posible a
la ubicación de la instalación, en el cielorraso o pared
trasera.
Ŷ Conecte el cableado al cableado doméstico en
cumplimiento con los códigos locales.
Instrucciones de conexión a tierra
El conductor a tierra debe conectarse a un metal con
conexión a tierra, un sistema de cableado permanente
o una terminal o conductor de conexión a tierra del
equipamiento en la campana.
ADVERTENCIA
Una conexión inadecuada del
conductor de conexión a tierra del equipamiento puede
provocar un riesgo de descarga eléctrica. Consulte a un
electricista calificado o representante de servicio técnico
si tiene dudas sobre la correcta conexión a tierra del
artefacto.

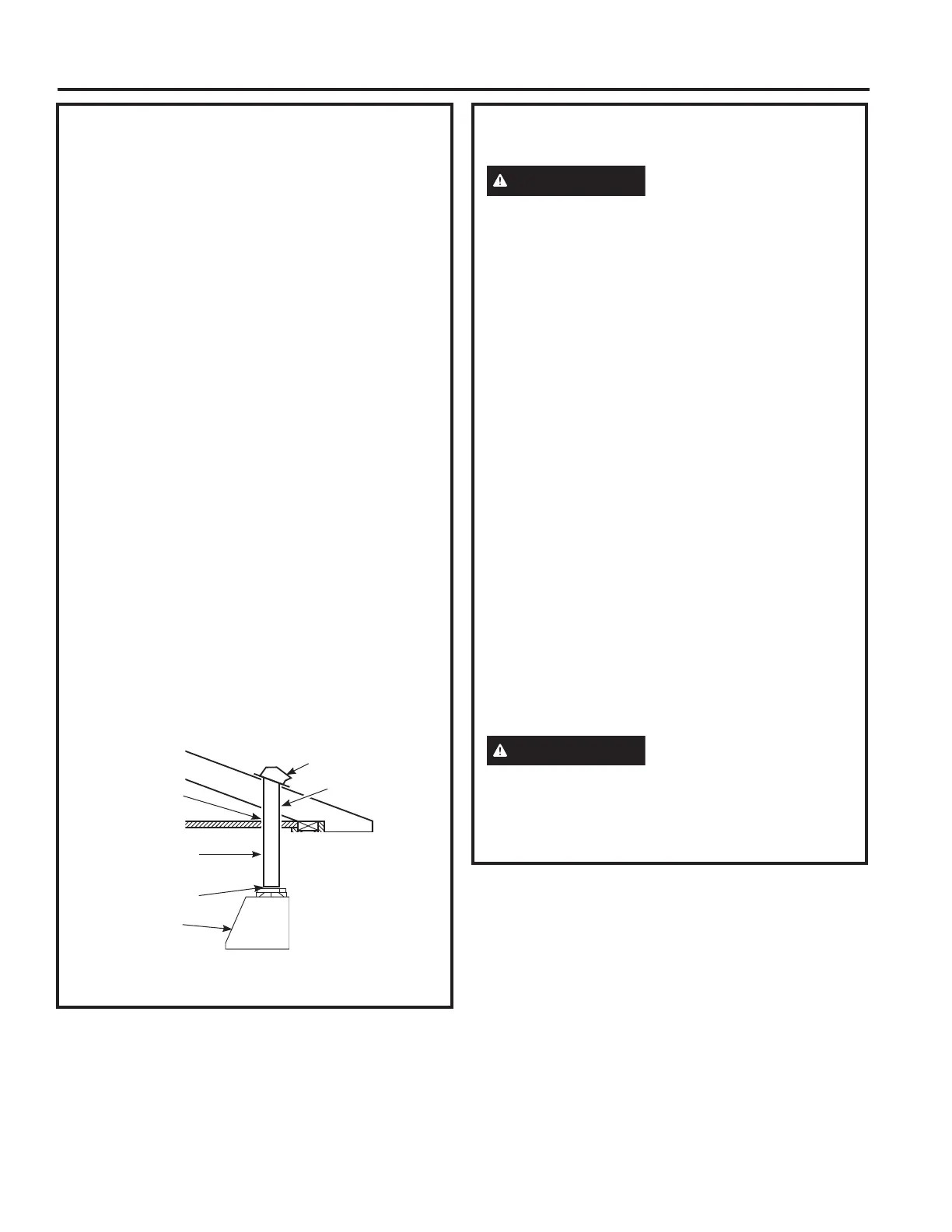

PREPARACIÓN PARA LA INSTALACIÓN
Tapa del Techo
Conducto Cilíndrico
Agregue
Aislante y/o
Sellador
Agregue cinta
para unir
Campana
Configuración de
la Ventilación
Superior
