49-2000708 Rev. 8 19
Instrucciones de Instalación
5

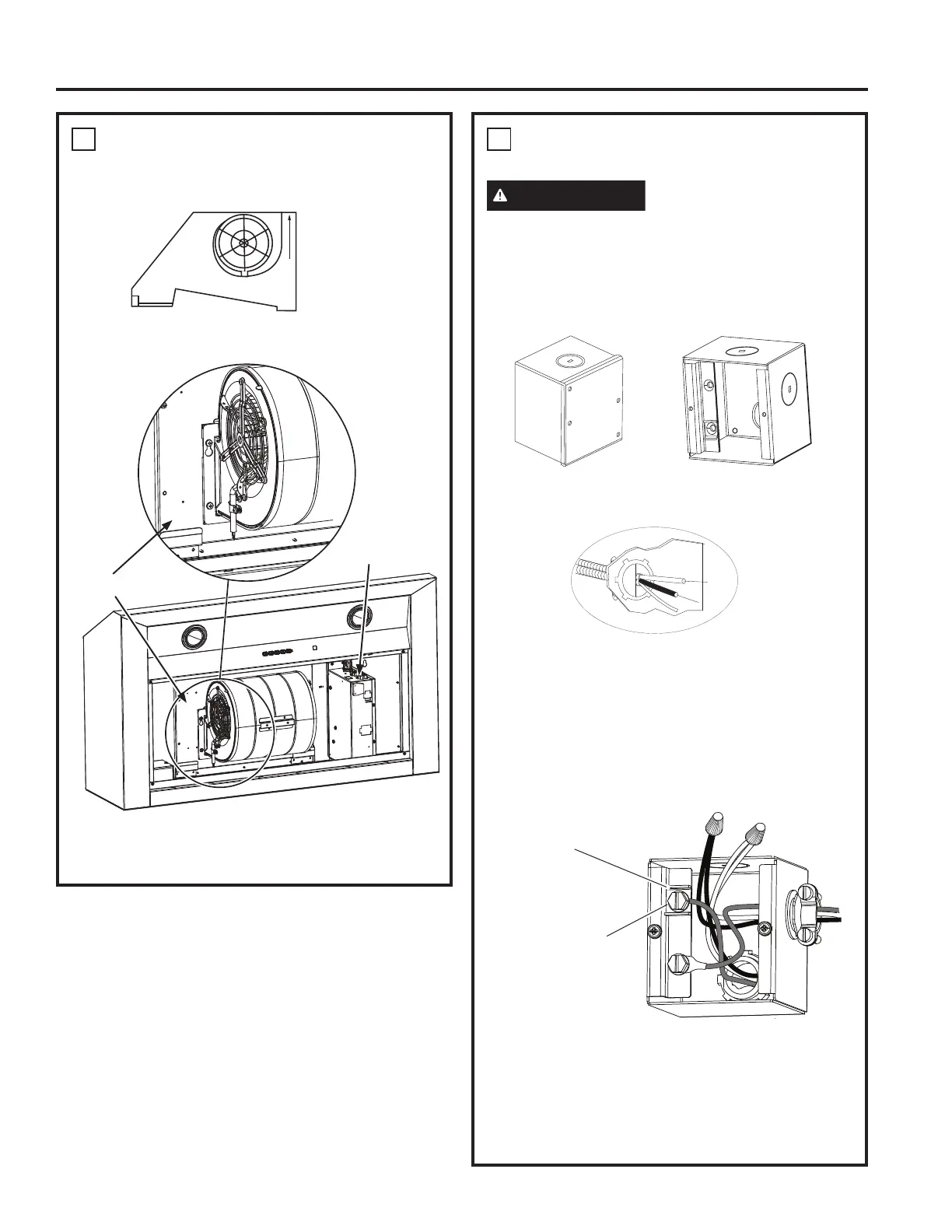

INSTALE EL MOTOR
1. Alinee la ventilación del motor con el regulador
superior, como se muestra en la siguiente figura.
2. Asegure el motor a la placa de montaje del mismo
usando los tornillos (D).
3. Enchufe el motor en la conexión correspondiente sobre
la unidad de control.
6
CONEXIÓN DE LA ELECTRICIDAD
Verifique que la corriente esté apagada en la fuente.
ADVERTENCIA
Si el cableado del hogar no
tiene 2 cables con uno a tierra, el instalador deberá
proveer una conexión a tierra. Cuando el cableado
hogareño sea de aluminio, asegúrese de usar un
compuesto antioxidante y conectores de aluminio a cobre
aprobados por UL.
• Retire la tapa de la caja de empalmes.
• Pase el cableado hogareño a través del tablero en la
parte superior o trasera de la campana y asegure el
mismo con un amortiguador de refuerzo.
• Use tuercas para cables de la lista de UL para conectar
los cables entrantes blanco con blanco y negro con
negro.
• Afloje el tornillo de conexión a tierra verde (con el
soporte de conexión a tierra) en la caja de empalmes.
Enrolle el cable hogareño de cobre sólido en dirección
horaria alrededor del tornillo de conexión a tierra verde
y sobre el soporte. De manera firme, ajuste el tornillo
sobre el rollo.
• Reemplace la tapa de la caja de empalmes y asegúrese
de que los cables no hayan sufrido pellizcos.
NOTA: Para una instalación con cables: use la misma
sólo con los kits de conexión de cables para campanas
de cocina que fueron investigados y que se encontró que
su uso es aceptable con este modelo de campana para
cocina.
INSTRUCCIONES DE INSTALACIÓN
Soporte de Conexión
a Tierra
Tornillo Verde
de Conexión a
Tierra
Placa
de Montaje del
Motor
Ubicación de la
Conexión
