49-2000708 Rev. 8 11
PREPARACIÓN PARA LA INSTALACIÓN
Preparación para la instalación
PLAN DE INSTALACIÓN
ADVERTENCIA
A fin de reducir riesgos de
incendios y para que el aire salga de forma apropiada,
asegúrese de que el aire sea conducido hacia fuera.No
ventile el aire de la salida hacia espacios dentro de paredes
o cielorrasos o áticos, espacios muy bajos o garajes.
PIEZAS PROVISTAS PARA LA INSTALACIÓN
Ŷ 1 Paquete de Herramientas
Ŷ 1 Plantilla de Instalación
Ŷ Filtros de carbón (modo de recirculación)
PIEZAS NECESARIAS PARA LA INSTALACIÓN
Ŷ 1 Amortiguador de Refuerzo
Ŷ 1 Tapa de Pared o Techo (para instalación con
ventilación únicamente)
Ŷ Toda la Tubería Metálica
ADVERTENCIA
! RIESGO DE LESIONES PERSONALES
Debido al peso y tamaño de la base de la campana
extractora. Es recomendable que la campana extractora
sea instalada por 2 personas. Si la campana no es
elevada de forma correcta, se podrán producir daños
sobre el producto o lesiones personales.
NOTA: Esta campana puede ser instalada con conducto
o con recirculación. En una aplicación con conducto, esta
campana puede ser ventilada a través de la pared o del
cielorraso. Al ser instalada por recirculación, la campana
ventila hacia afuera los costados de la cubierta del
conducto.
NOTA: Antes de realizar cualquier corte o agujero para
la instalación, determine qué método de ventilación será
usado y con cuidado calcule todas las medidas.

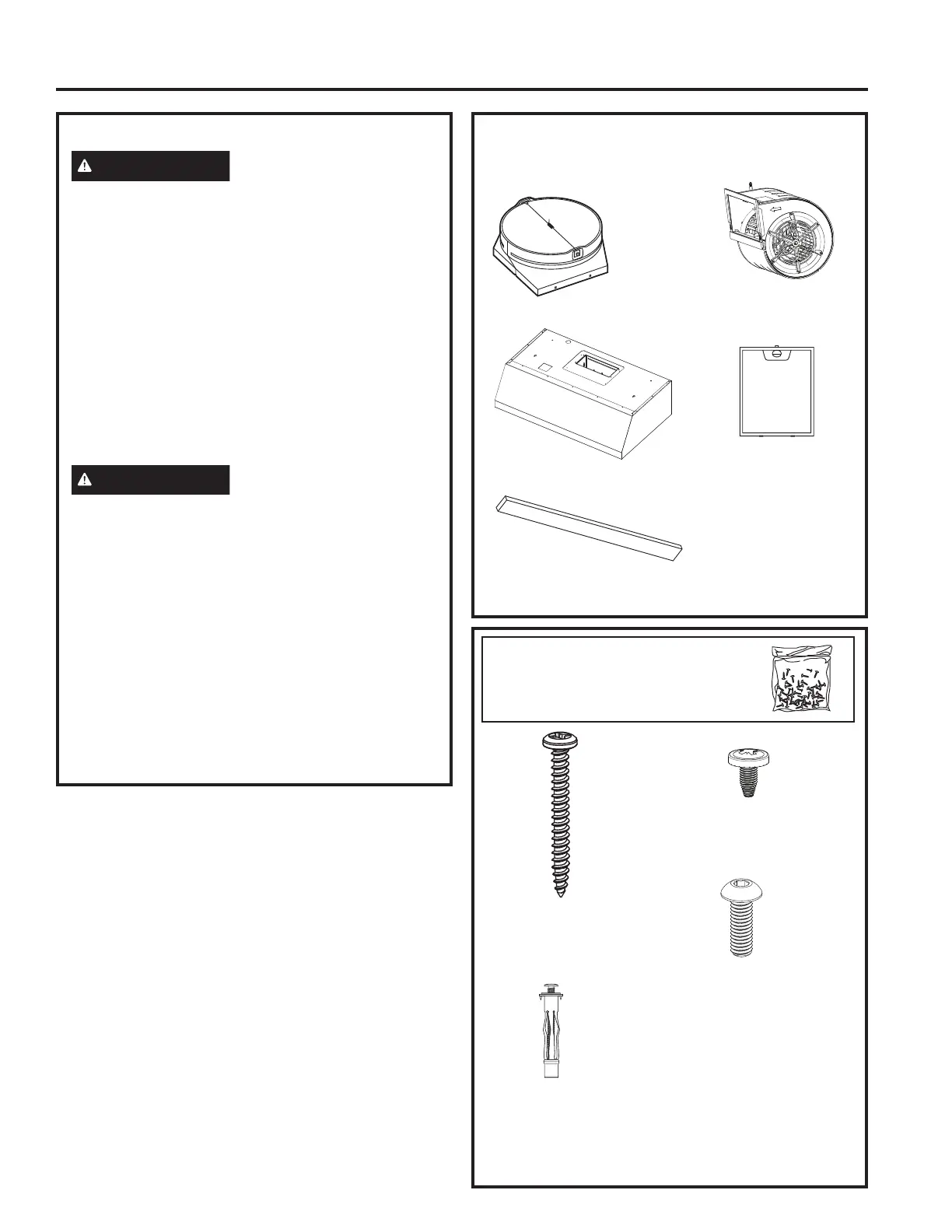

PIEZAS PROVISTAS:
Ubique las piezas embaladas con la campana.
Regulador
Superior
Motor
Cuerpo de la Campana
3 Filtros de Deflector
(4 con los modelos
de 48")
PAQUETE DE MATERIALES
Ubique y controle los contenidos.
(Cant.: 2) Anclajes para pared
de yeso de 3/16” con tornillos.
Usados para los agujeros de los
tornillos de montaje inferiores.
Use una broca de 5/16” para el
agujero piloto.
(Cant.: 4) Tornillos M4.
Usados para montar el
motor
(Cant.: 4) Tornillos de 8
x 1-3/4" AB. Usados para
montar la barra de instalación.
Use una broca de 1/8” para el
agujero piloto.
(Cant.: 4) Tornillos
PZ de 2.9mm x 6mm.
Usados para adherir el
regulador
AB
C
D
Barra de Instalación de Madera
