70 49-2000930 Rev. 3

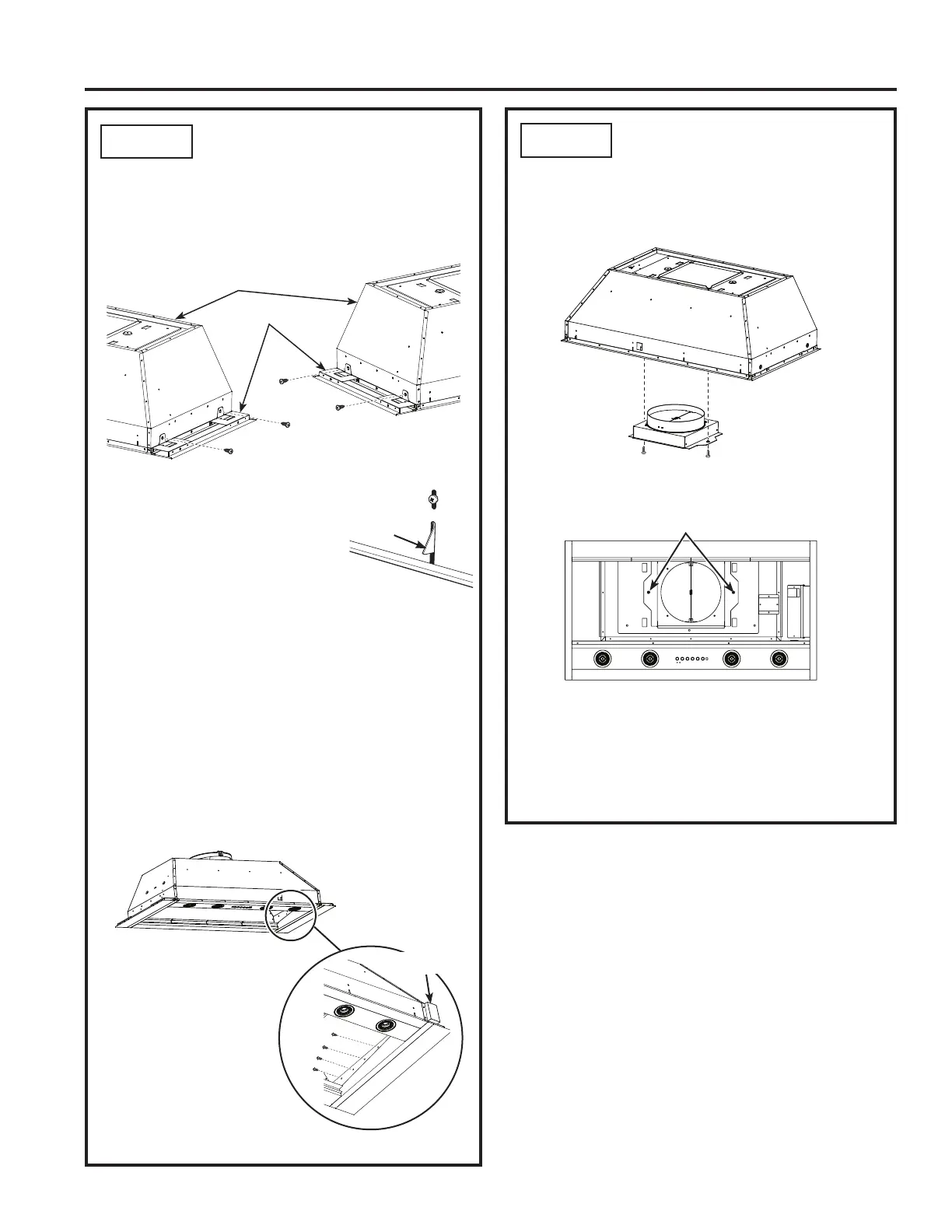

PASO 3
INSTALE LA BASE DE LA
CAMPANA EN EL GABINETE
1. Instale los paneles laterales derecho e izquierdo sobre
la base de la campana usando los 4 tornillos (B)
provistos.
2. Pliegue el cableado hogareño a
un costado del recorrido.
3. Presione la base de la campana
hacia arriba directamente a
través de la abertura, hasta
que los pernos de bloqueo
temporario se adhieran. Los
pernos de bloqueo fueron
diseñados para sostener la manga de inserción en su
posición hasta que la misma quede asegurada con los
tornillos.
NOTA: Los pernos de bloqueo no fueron diseñados para
sostener todo el peso de la manga de inserción. No deje
de prestarle atención a la manga de inserción hasta que
los tornillos hayan sido instalados.
4. Ajuste los 8 tornillos (L), 4 a cada lado, hacia los lados
izquierdo y derecho sobre los montantes laterales de
la estructura del gabinete. Se recomienda comenzar
por una esquina y ajustar los tornillos de forma
diagonal, a fin de asegurar la nivelación de la unidad
con el gabinete.
Instalación - UVC 9480
PASO 2
INSTALACIÓN DEL
REGULADOR
1. Selle el conducto que va hasta la base de la campana
con cinta para conductos (NO USE TORNILLOS).
2. Instale el regulador en la parte inferior de la abertura
del extractor usando los 2 tornillos provistos (D).
a. Controle que el regulador se pueda abrir
libremente.
b. Ajuste los 2 tornillos (D).
Tornillos
Panel Lateral (1 por lado)
Base de la Campana
Sujetador
Montantes de
2 x 4
INSTALACIÓN
