49-2000930 Rev. 3 63

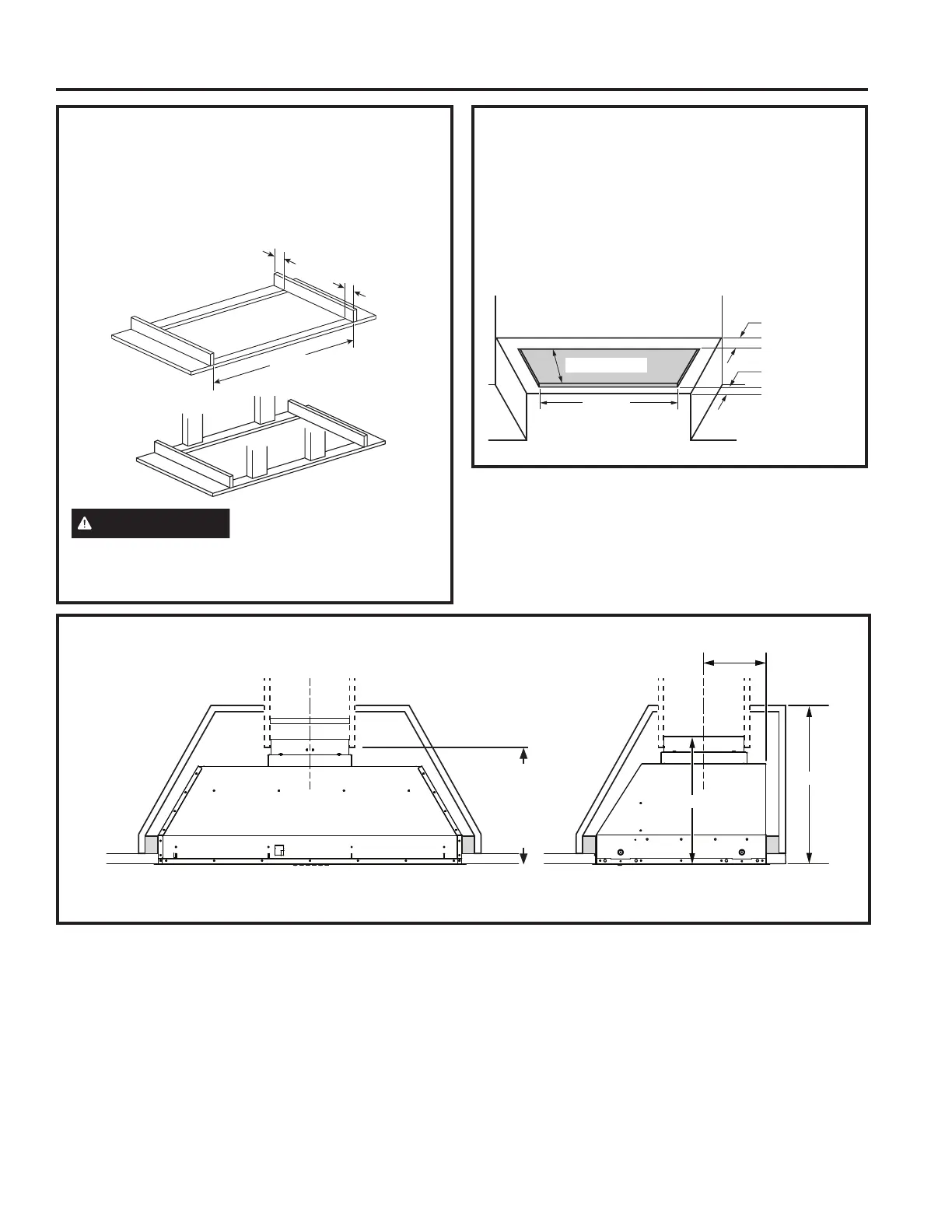

PREPARACIÓN PARA LA INSTALACIÓN
Preparación para la instalación - UVC 9420
PREPARACIÓN DEL GABINETE
C
L
C
L
7-5/8”
18-1/2” Min.
15”
VISTA FRONTAL VISTA LATERAL
MARCO DEL GABINETE A MEDIDA
Ŷ La base a medida o el gabinete deberán poseer una
abertura rectangular a fin de ubicar la inserción de la
campana a medida por sí sola. Esta abertura posee
el mismo tamaño tanto para la instalación en la pared
como para la instalación en una isla. Asegure el
paralelismo y la nivelación del gabinete, de modo que no
afecte la nivelación de la campana con el gabinete.
ESTRUCTURA DEL GABINETE
ŶSe requieren dos montantes horizontales de 2 x 4
separados por 39” como parte del gabinete. Se deberán
asegurar de manera firme a la estructura del gabinete.
Ŷ(OJDELQHWHLQIHULRUGHEHUiSRVHHUXQDVXSHUILFLHGH
madera de un grosor mínimo de ¾”.
ADVERTENCIA
Asegúrese de que los
montantes y la superficie inferior del gabinete estén
asegurados de manera firme y que puedan resistir 100
libras.
39"
21-1/2"
Se recomienda
que el frente de
la abertura posea
un mínimo de 3”
desde el frente del
gabinete
Se recomienda que
la parte trasera de
la abertura sea de
3” desde la pared
trasera
Min. de 2”
Min.
de 2”
39” Entre los
Montantes
13” desde la
parte inferior
del gabinete
hasta la parte
inferior del
conducto de
la casa
